带电缆弯曲保护的M12圆形连接器结构

　　在工业现场的电气连接场景里，M12规格的圆形连接器一直是传感器、执行器信号与动力传输的核心连接件，这次呈现的这款带电缆弯曲保护的Press&Go结构连接器，是针对现场布线痛点做的优化设计。先从实际应用场景说起，这类连接器大量用在机床工位、自动化产线的传感器接线、小型执行器供电回路里，以往常规的M12连接器在设备频繁移位、电缆反复弯折的工位，很容易出现电缆根部护套断裂、芯线虚接的问题，尤其是在有拖链往复运动的安装位置，电缆弯折疲劳导致的连接故障占了现场电气故障的近三成，这款结构的设计初衷就是解决这个长期存在的现场痛点。

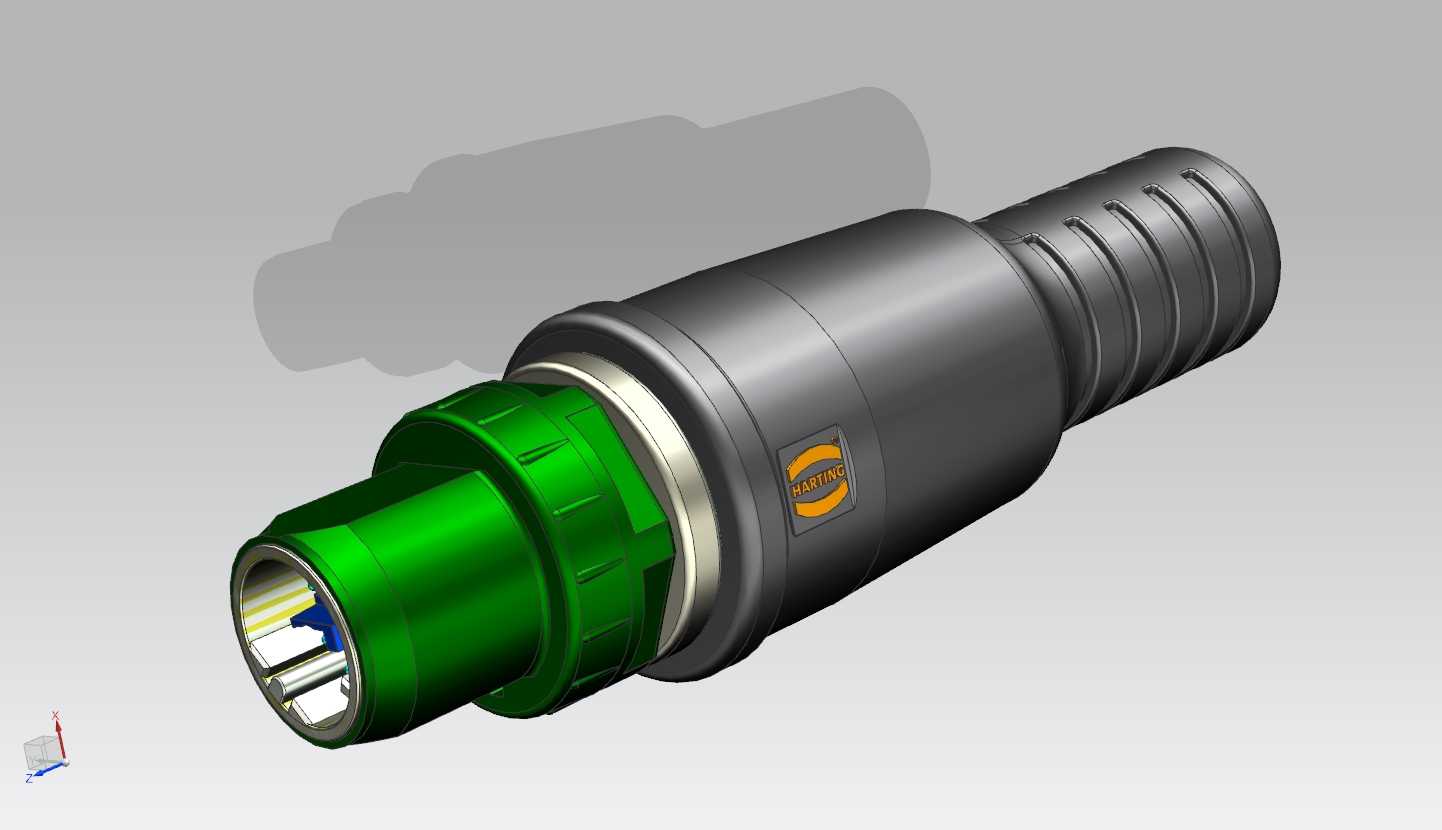

　　从功能特性上看，这款连接器采用Press&Go快插结构，和传统螺纹旋紧的M12连接器相比，现场接线不需要额外工具，对准接口按压到位即可完成锁止，插合到位后有清晰的触感反馈，能避免现场施工时螺纹没拧到位导致的防护失效问题。接头尾部集成的电缆弯曲保护结构，是采用渐变刚度的弹性护套设计，靠近接头本体的部分硬度更高，能承担电缆摆动时的根部应力，远离本体的部分硬度逐步降低，允许电缆在一定角度范围内自由弯折，不会因为护套过硬导致电缆弯折半径过小损伤芯线，也不会因为护套过软起不到应力分散的作用。

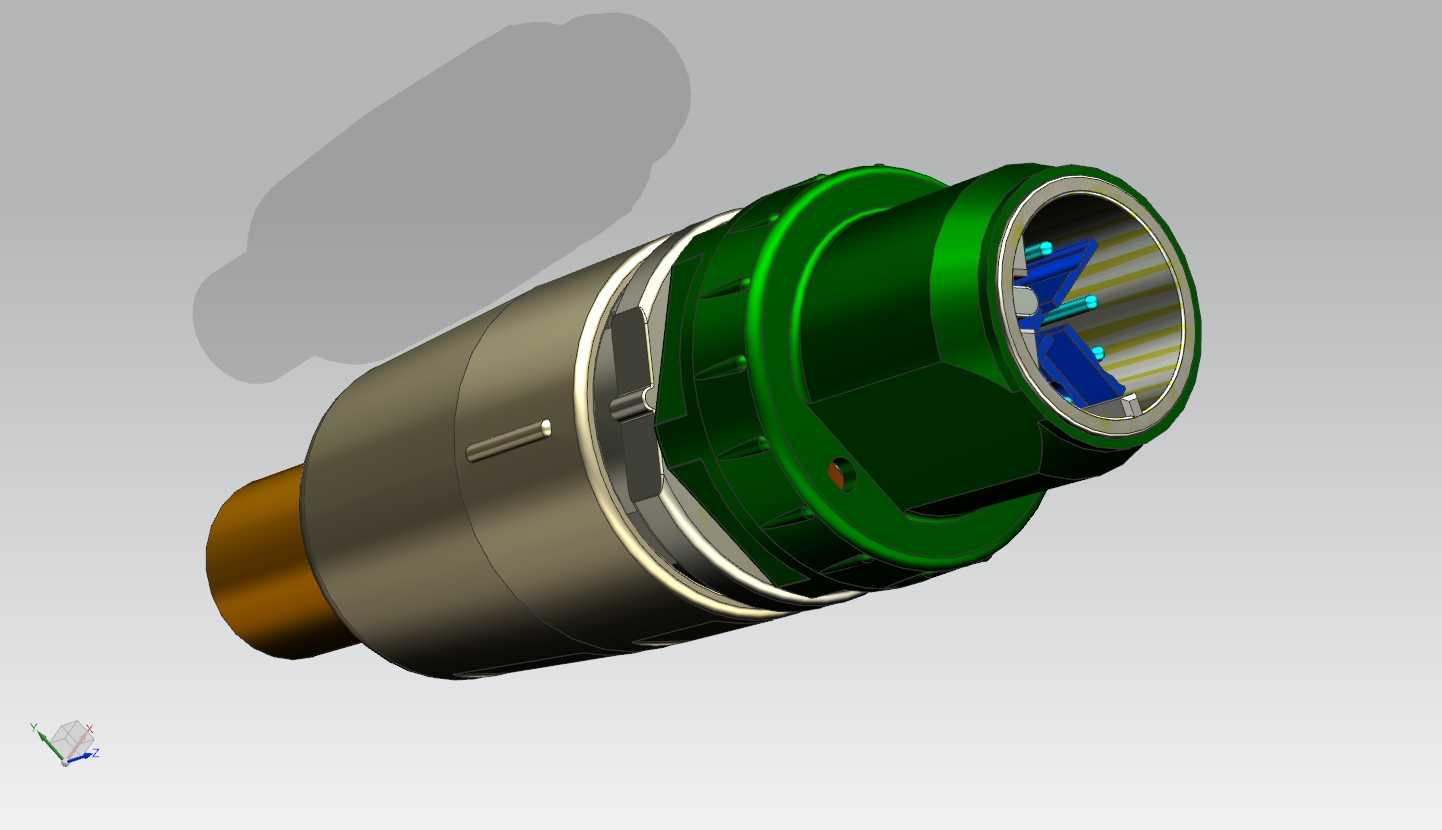

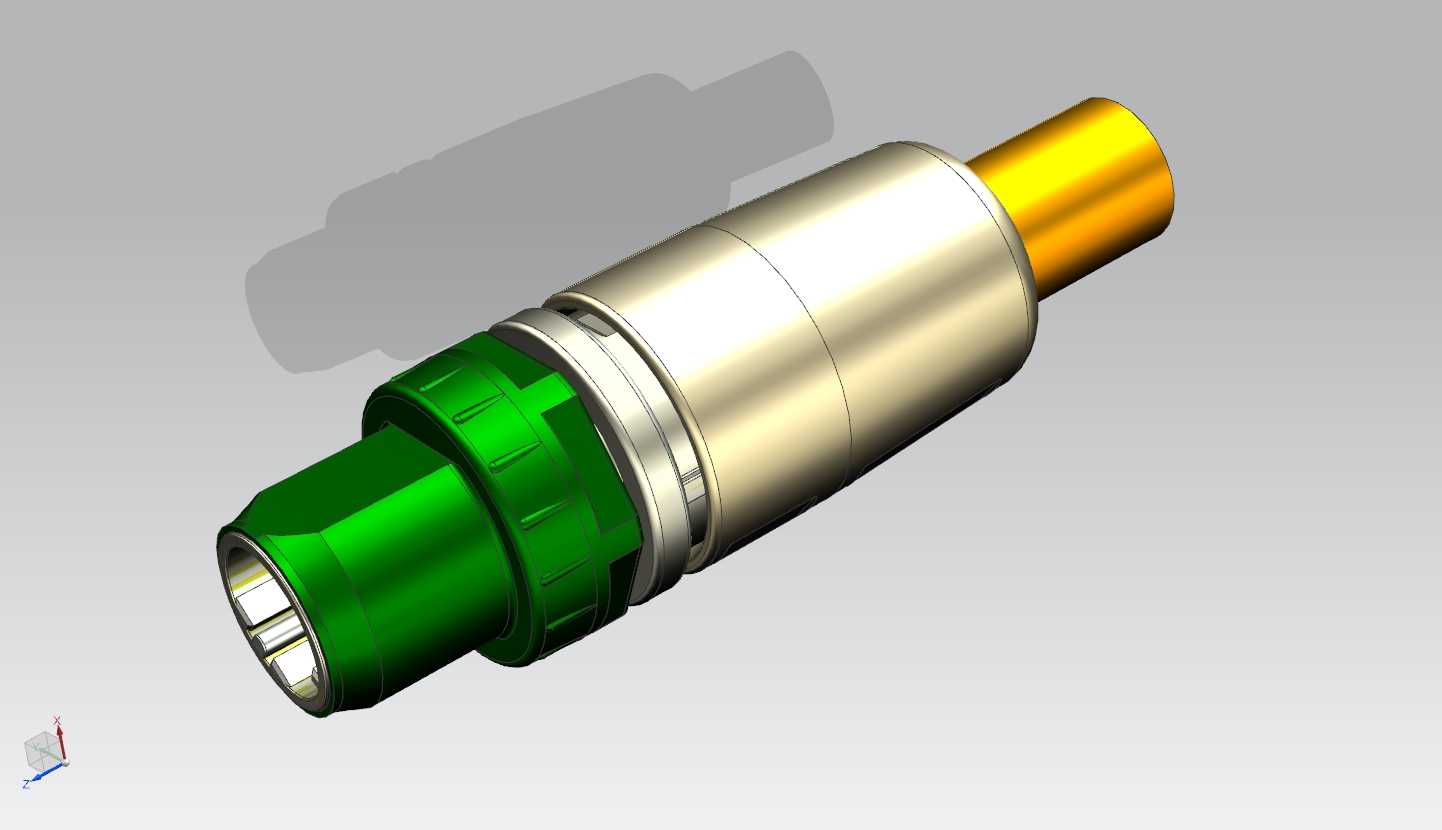

　　再说到设计思路上，整个接头的结构拆分来看，前端插合端保留标准M12接口的尺寸兼容性，插针、插孔的排布符合通用M12连接器的规范，能和市面上同规格的标准插座直接适配，不需要改动原有设备的接口设计。中间的金属壳体部分采用车削加工的黄铜材质，表面做镀镍处理，既保证壳体的结构强度，能承受现场施工时的磕碰，也具备不错的抗腐蚀能力，适配车间里有切削液、少量油污的使用环境。前端的绿色塑料锁紧套采用加纤PA材质，耐磨性能优异，和金属壳体配合的卡扣结构做了圆角过渡，反复插拔不会出现卡扣断裂的问题。尾部的弯曲保护套和壳体之间采用压接+密封胶圈的固定方式，能达到IP67的防护等级，即使在有淋水、粉尘较多的工位也能稳定使用。

　　关于外形尺寸与安装边界，这款连接器的主体外径控制在16mm以内，比同规格带金属尾部护套的M12连接器细了近2mm，在密集布线的接线盒、分线块位置，不会因为接头外径过大导致相邻接口干涉，能适配多接口并排安装的场景。接头总长度从插合端面到电缆护套末端为42mm，安装后伸出设备表面的长度更短，在设备有移动行程、周边空间局促的位置，不会因为接头过长被周边结构剐蹭。尾部的弯曲保护套允许电缆的最大弯折角度达到30度，弯折时的最小弯曲半径不小于电缆外径的6倍，完全符合工业电缆布线的规范要求，在拖链内使用时，能保证电缆在百万次往复弯折后不会出现护套破损、芯线断裂的问题。

　　从结构设计的细节上看，内部的插合部件做了防错插设计，不同针数的接头定位槽位置有差异，现场施工时不会出现插错针位的问题。壳体内部的密封件采用氟橡胶材质，耐温范围覆盖-40℃到125℃，即使在焊接工位周边、北方冬季室外设备的使用场景下，密封件也不会因为温度 extremes 出现硬化失效的问题。锁紧结构内部设计了防松脱的弹片，插合到位后弹片卡入插座的卡槽内，即使设备运行时有持续振动，也不会出现接头自行松脱的情况，不需要像传统螺纹接头那样定期检查拧紧力矩，能减少后期设备维护的工作量。

　　在实际选型适配的时候，这款连接器可以适配外径4-6mm的多芯屏蔽或非屏蔽电缆，压接部位的结构能兼容不同线径的电缆，不需要针对不同线径更换尾部密封件，现场施工时只需要按照剥线长度处理好电缆芯线，压接好插针后插入接头内部，扣合外壳即可完成装配，装配效率比传统螺纹连接器提升近一倍。对于结构设计人员来说，在做设备布线设计的时候，采用这类带集成弯曲保护的连接器，可以不用额外在电缆根部加装缠绕管、弯角护套等附件，能减少布线的物料种类，也能让设备的接线部位更整洁，避免额外加装的护套在设备运行时脱落移位。
