冲压成型电源接触导电组件结构设计

　　这类冲压成型的电源接触组件，核心应用场景覆盖民用配电插座、工业电源接插件、低压电气柜内部连接端子等领域，是实现电路通断、承载额定工作电流的核心接触部件，直接决定电气连接的可靠性、接触电阻稳定性与长期通电的温升表现。从实际使用工况来看，这类触点需要在反复插拔的机械应力、长期通电的热效应、环境温湿度变化的多重作用下，保持稳定的接触压力，不能出现接触松脱、氧化后电阻陡增、弹性衰减导致的接触不良问题，因此在结构设计阶段就需要兼顾冲压工艺可行性、材料弹性特性与装配适配性。

　　从产品功能特性来看，该接触组件采用一体化带安装基座的分叉式接触臂结构，接触端的多瓣分叉设计能够在插脚插入时，通过每个接触臂的独立弹性形变，形成多点均匀接触，有效降低单点接触压力过大导致的磨损，同时分散电流通路，降低大电流通过时的局部温升。安装基座部分预留的固定孔位，能够直接通过铆钉或者螺丝固定在绝缘基座上，不需要额外的焊接或者卡扣辅助定位，装配时可以直接顺着绝缘件的定位槽滑入，拧紧紧固件即可完成固定，适配自动化产线的快速装配需求，减少人工装配的对位误差。

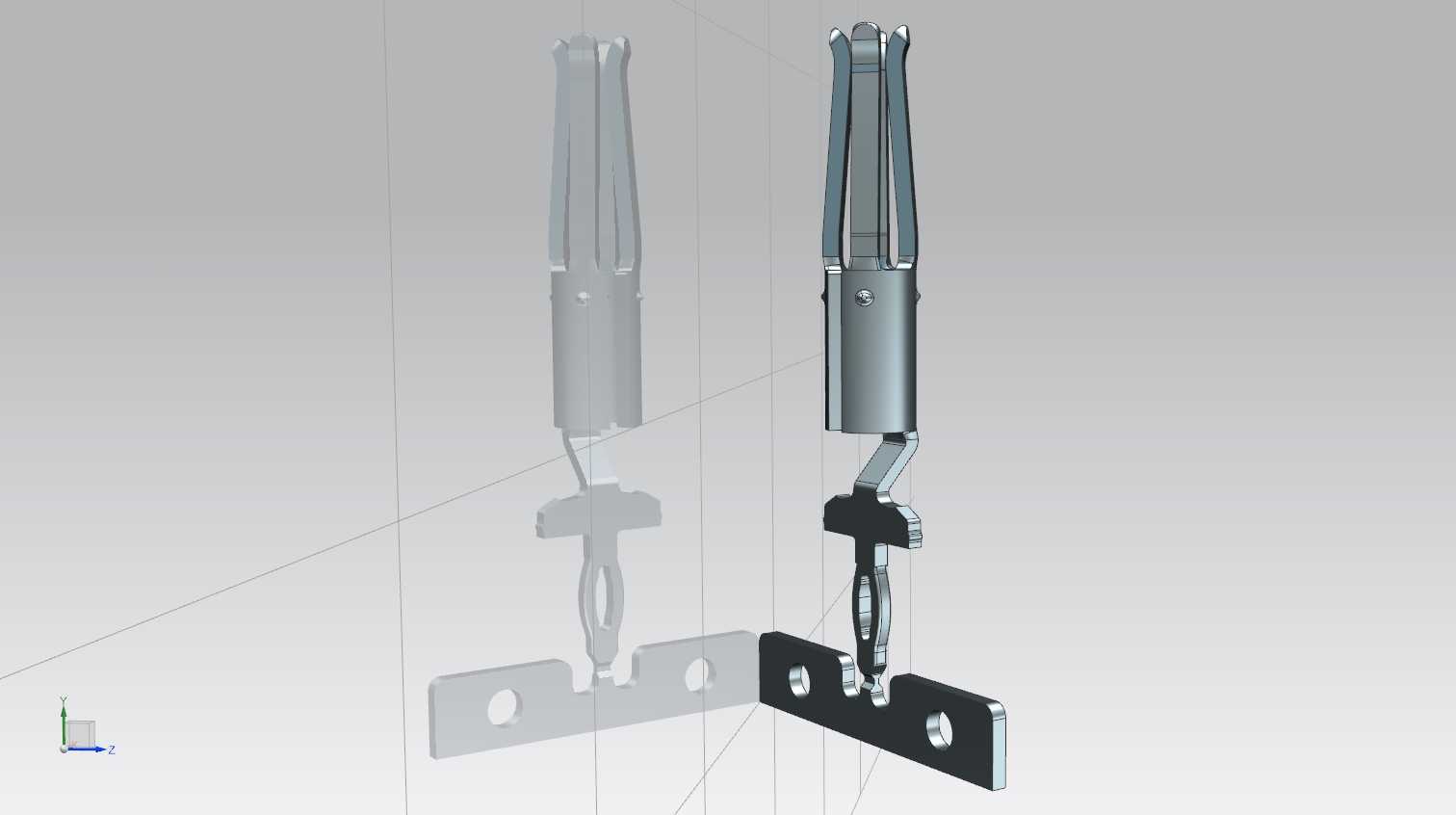

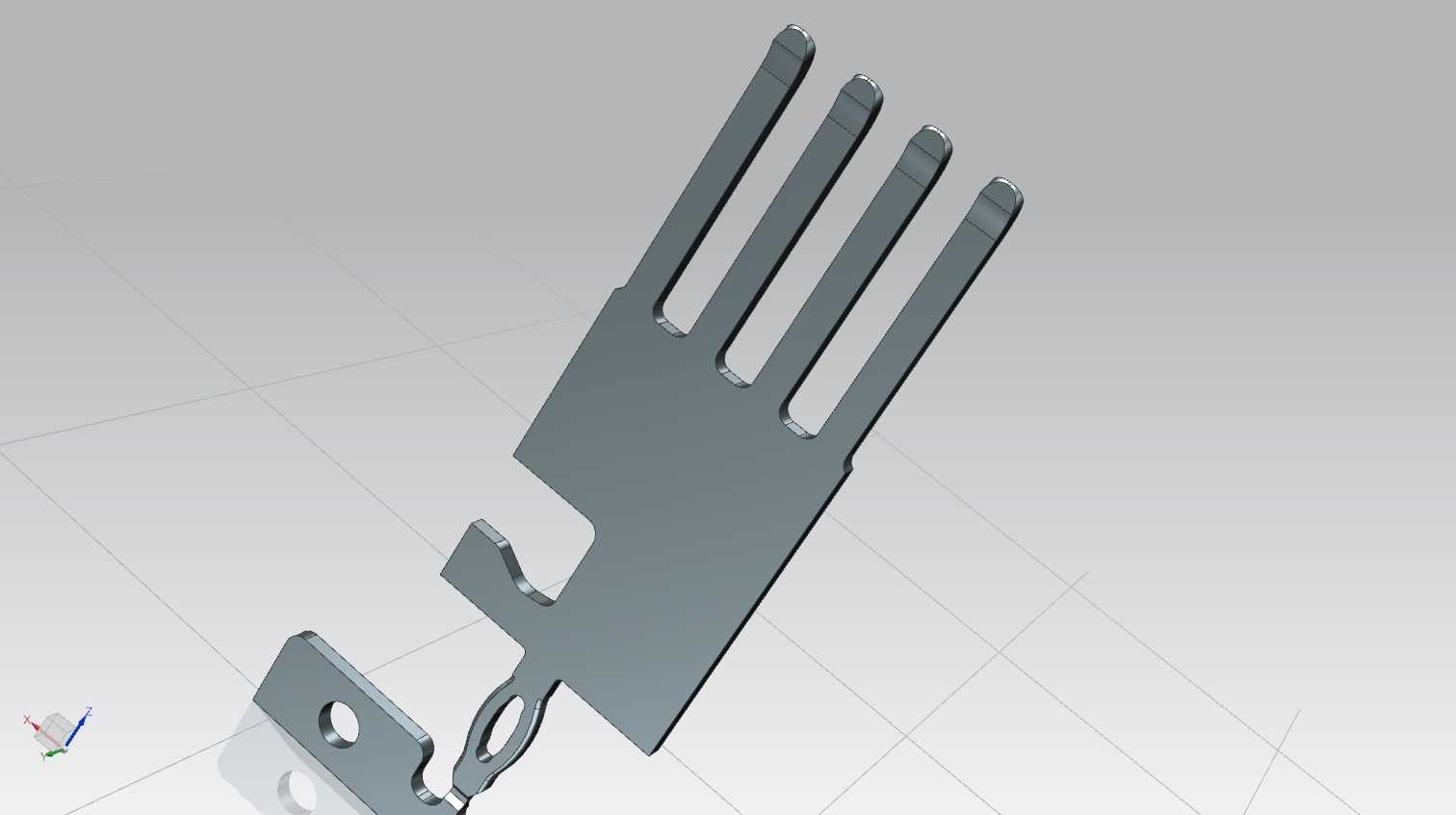

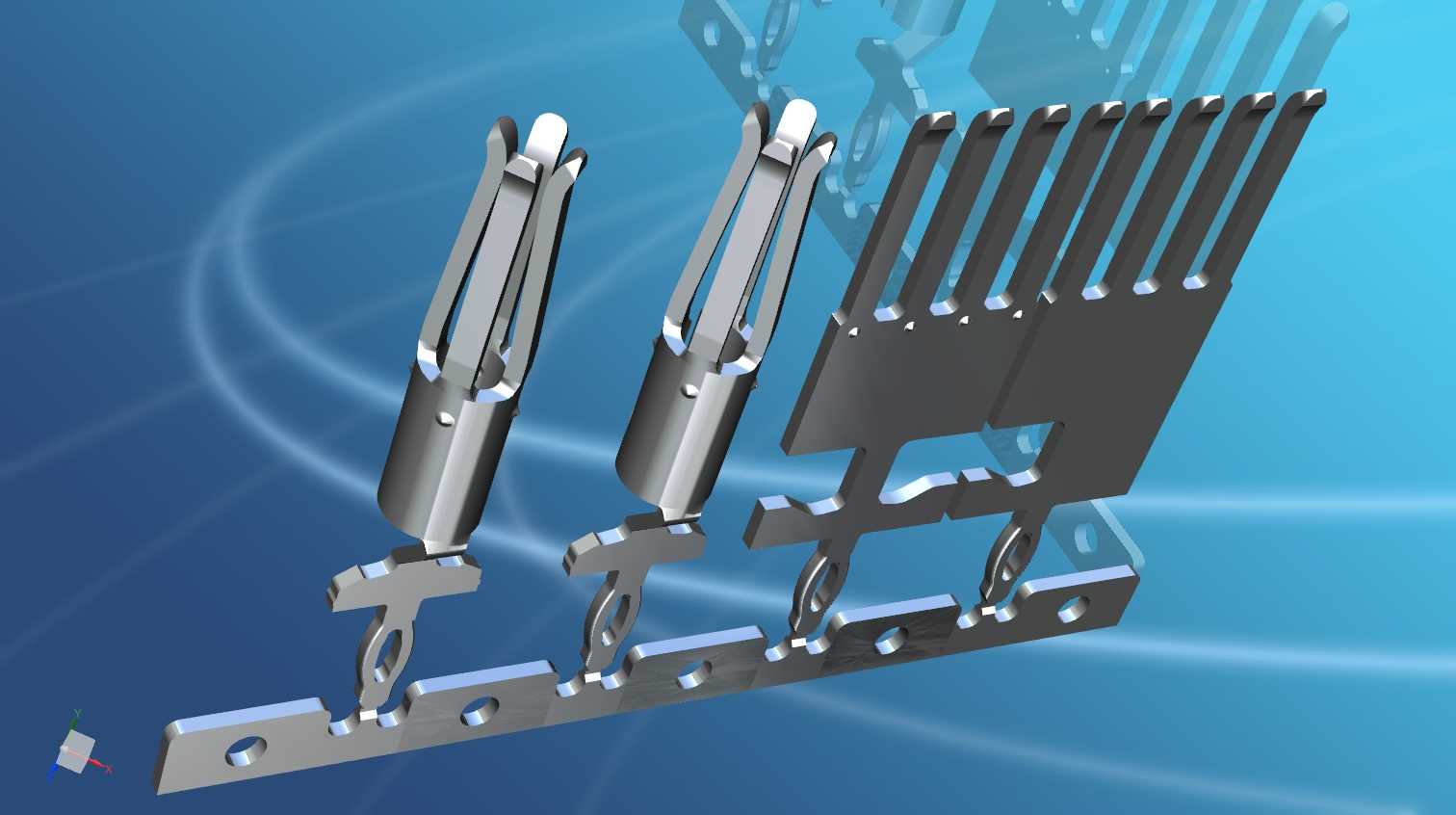

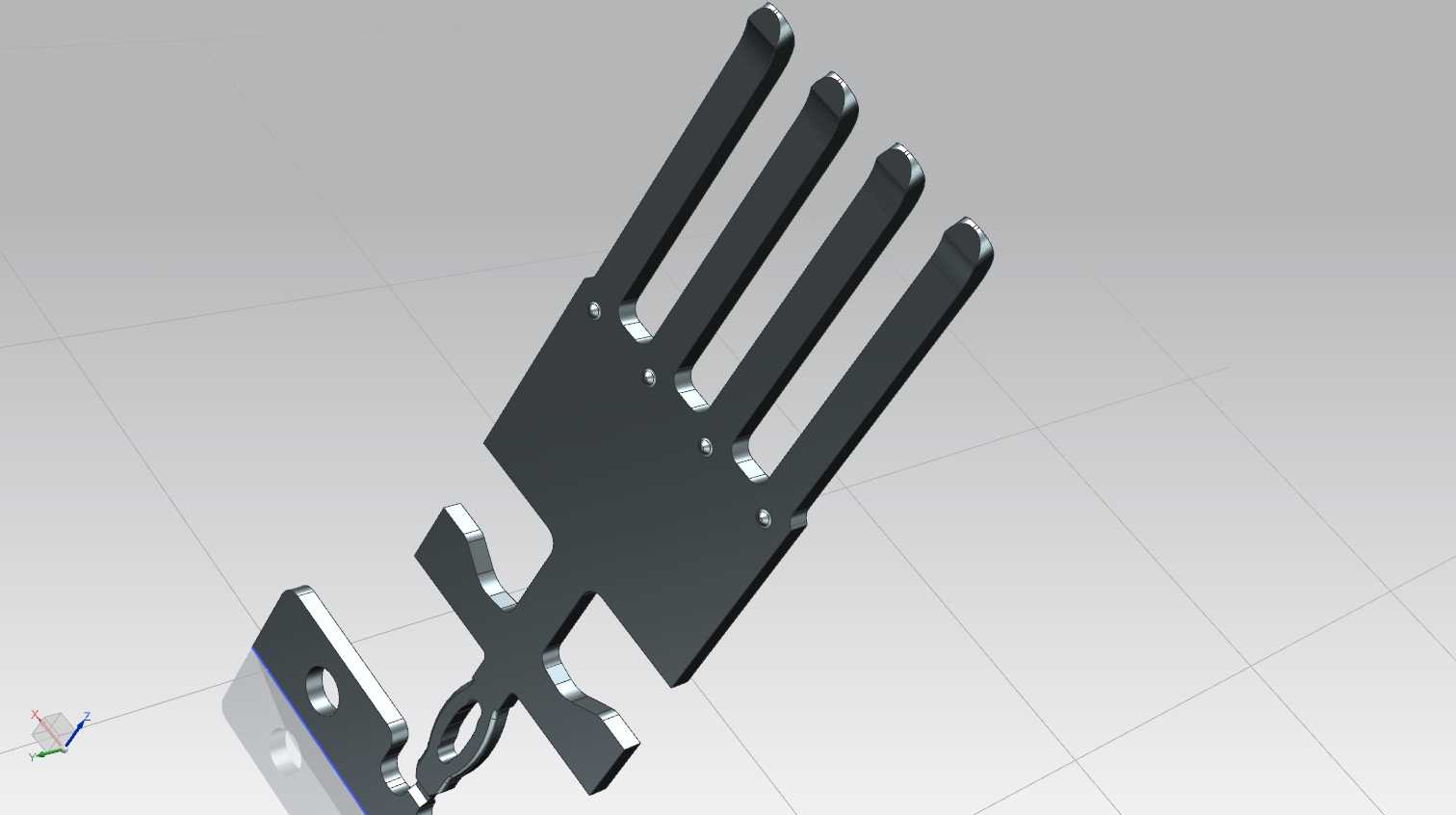

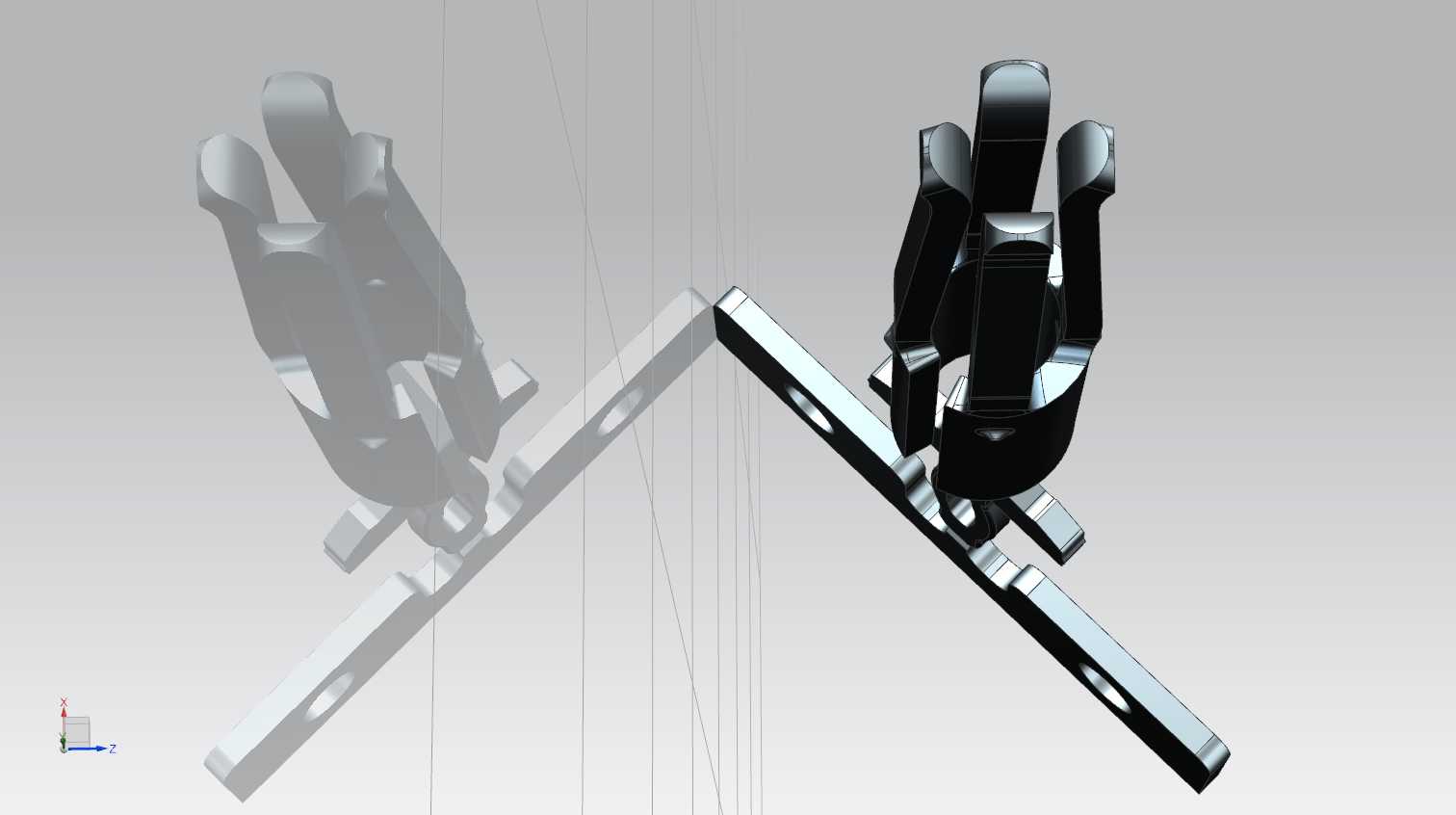

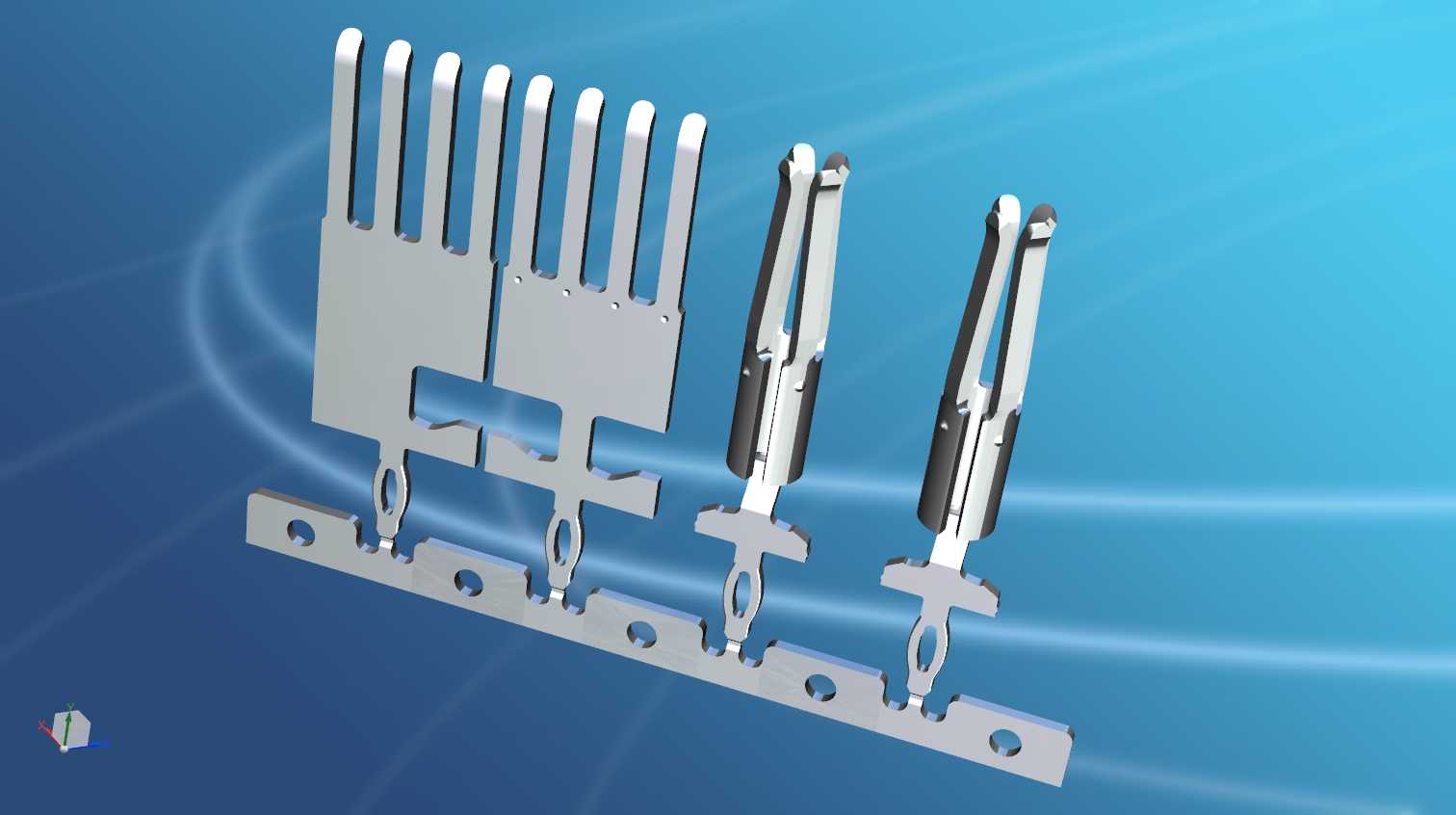

　　设计思路上，这类触点完全依托冲压工艺实现成型，从平直金属条料到最终成品，不需要额外的切削加工，所有的弯折角度、接触臂弧度、安装孔位都通过级进模的连续冲压工序完成。在建模阶段需要重点核算每个弯折位置的R角大小，避免弯折处出现应力集中导致的断裂，同时要根据所选材料的弹性模量，计算接触臂的形变量与接触压力的对应关系，保证在插脚插入的标准行程内，接触压力保持在合理区间——压力过小会导致接触电阻偏大，通电时温升超标；压力过大则会导致插拔力过高，用户使用手感差，同时加速接触表面的磨损，缩短产品使用寿命。接触臂的末端做了圆弧导向处理，插脚插入时能够顺着圆弧面顺利滑入接触腔，不会出现卡滞、刮擦插脚表面镀层的问题。

　　外形尺寸与安装边界方面，该组件的安装基座为平直长条结构，宽度适配常规墙壁插座、工业接插件的内部绝缘槽宽度，安装孔的中心距严格匹配行业通用的安装孔位标准，可以直接替换同规格的老旧触点组件，不需要修改配套绝缘件的模具。接触臂的张开尺寸在自由状态下略小于配套插脚的外径，保证插脚插入后每个接触瓣都能紧密贴合在插脚表面，整体组件的高度控制在绝缘壳体的内部安全距离以内，安装后不会出现与壳体其他金属部件的电气间隙不足问题，满足低压电气的安全规范要求。建模过程中需要重点校验冲压展开后的料带宽度，匹配现有级进模的料架尺寸，同时核算每个冲压工位的材料利用率，在保证结构强度的前提下尽量减少废料占比，降低批量生产的材料成本。接触表面的设计预留了镀层厚度空间，后续镀银或者镀镍处理后，不会因为镀层堆积导致接触腔尺寸变小，影响插拔配合精度。
