金属异形件精密注塑成型模具结构

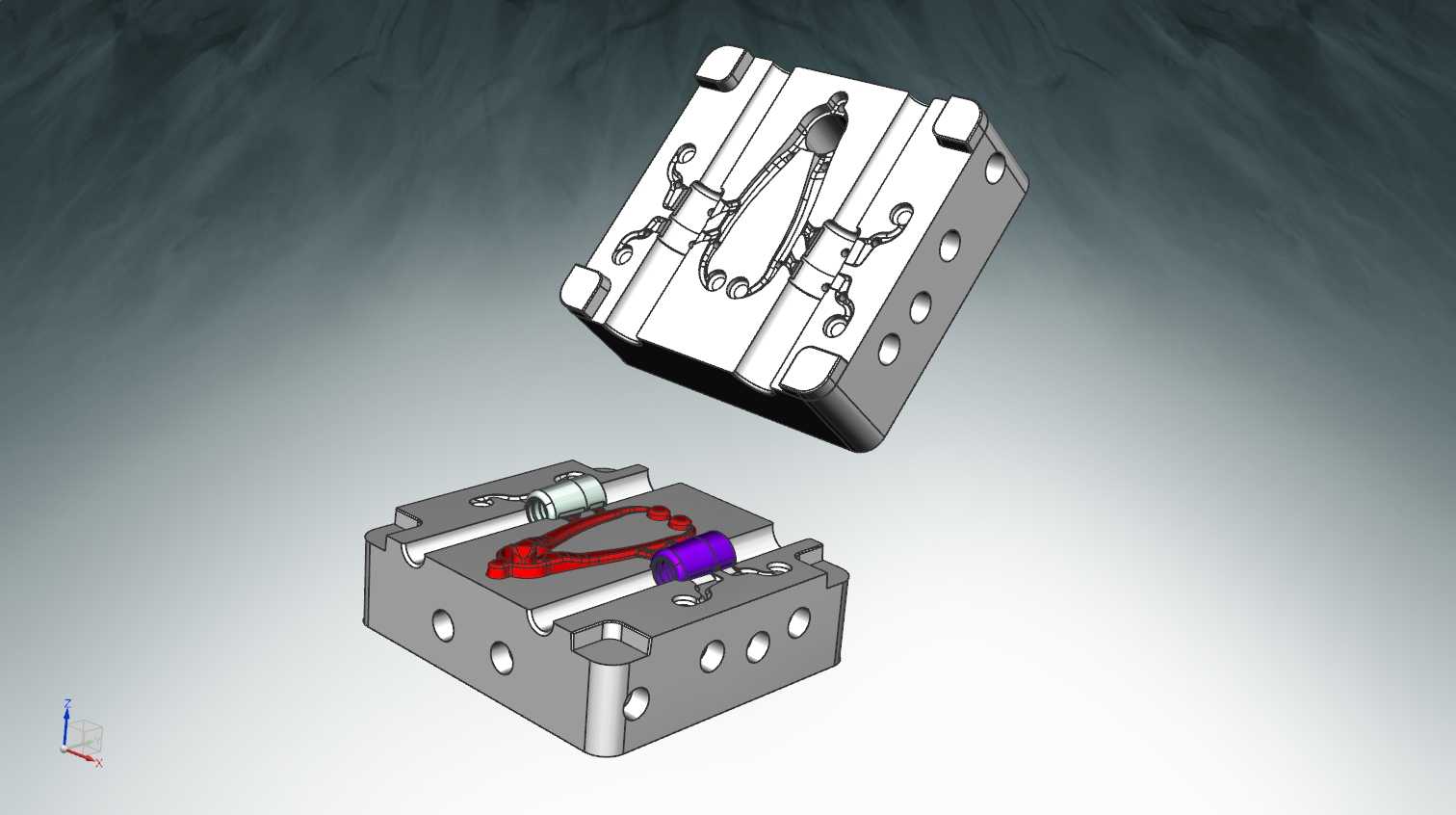

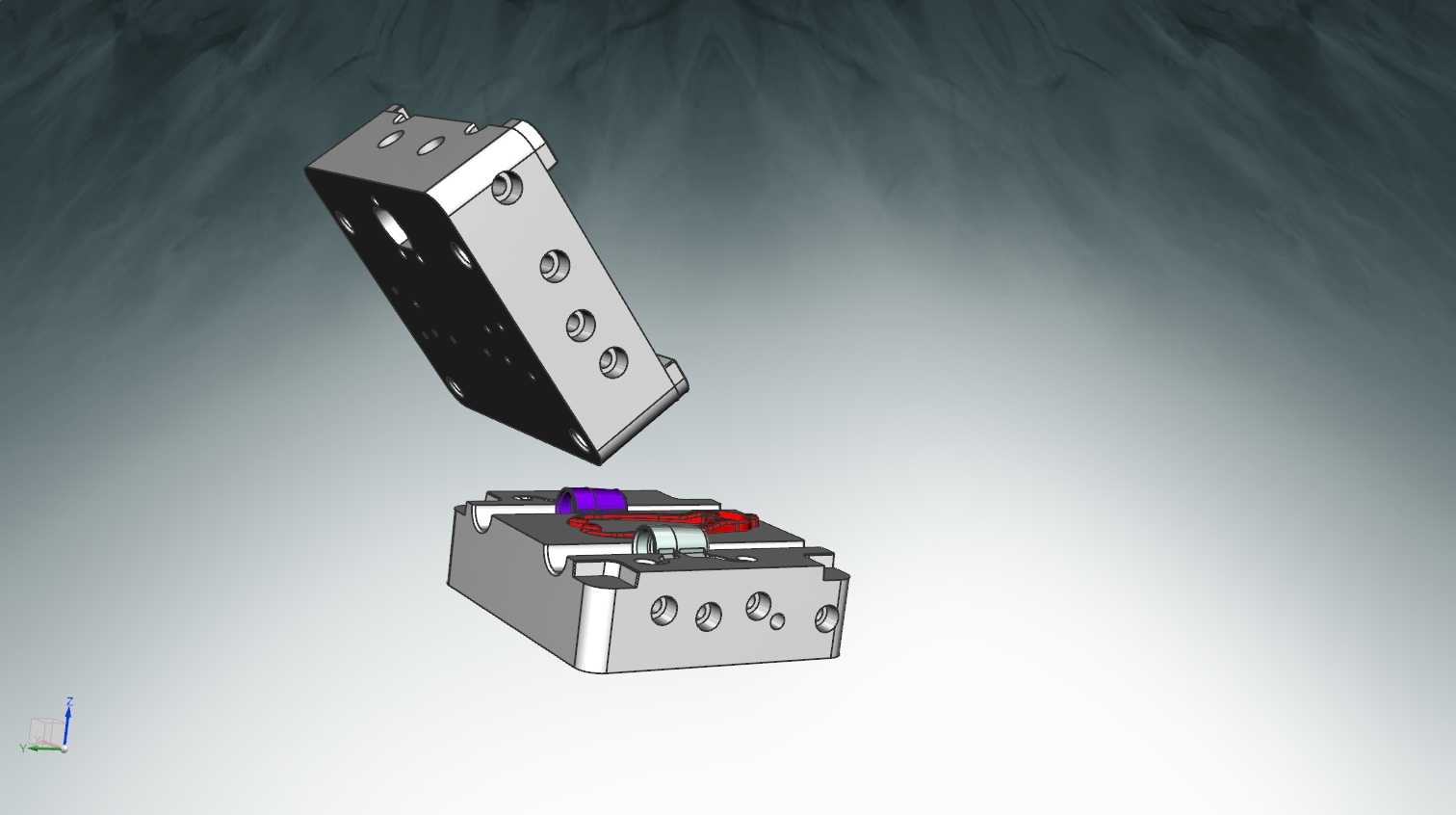

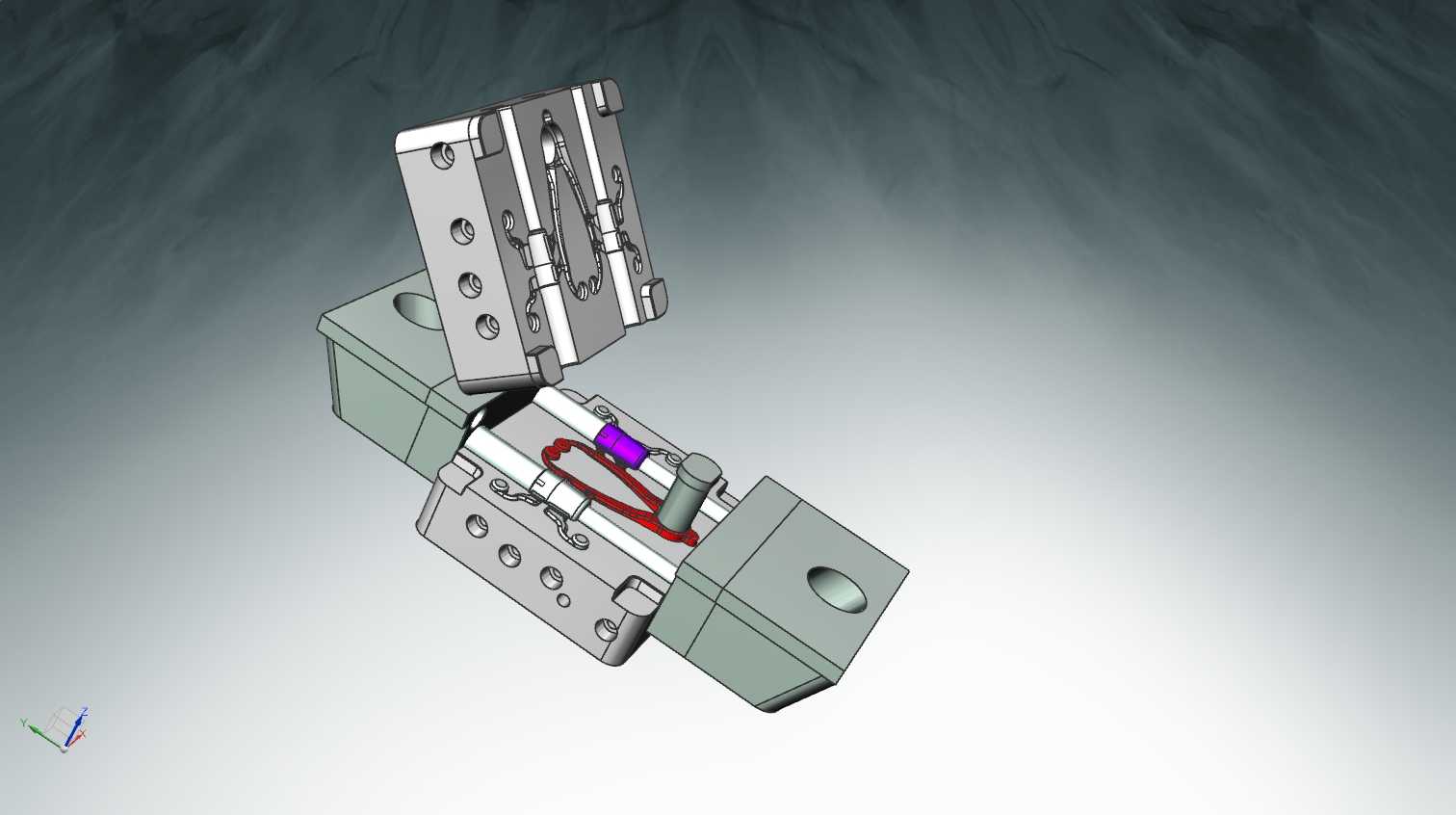

　　这套成型工装针对带金属嵌件的异形结构件量产场景设计，日常应用在消费电子结构件、小型五金包覆件的批量注塑生产环节，适配卧式注塑机的标准安装接口，模架采用标准龙记模坯规格，长宽尺寸控制在350mm*300mm范围内，整体闭合高度280mm，可直接适配锁模力120T-180T区间的常规注塑设备，无需额外修改设备拉杆间距与模板螺孔位置。从结构逻辑来看，模具采用一模一腔的布局设计，核心原因是成型件本身带有不规则曲面轮廓，且需要预置金属嵌件，一腔布局能保证每模次的成型压力均匀分布，避免多腔布局带来的充填不平衡问题，也能降低嵌件安放的操作难度，减少生产过程中的嵌件偏移不良率。动定模的分模面沿着成型件的最大轮廓线设置，分模面做了0.

　　02mm的贴合精度研磨，合模后可有效避免飞边产生，针对成型件上的倒扣结构，模具内置了斜顶抽芯机构，斜顶的倾斜角度设置为8度，既保证开模时倒扣位置能顺利脱出，也不会因为角度过大导致斜顶运动卡滞，斜顶的滑动面做了氮化处理，表面硬度达到HRC58以上，可承受长期往复运动的磨损。模腔的进料方式采用侧浇口进料，浇口位置选在成型件的非外观面边缘，浇口直径1.2mm，充填过程中熔料能顺着模腔的曲面轮廓平稳流动，避免在金属嵌件位置产生包风、熔接痕缺陷，模腔周围均匀布置了直径8mm的冷却水道，水道距离模腔壁的距离保持在12mm-15mm区间，水道之间的间距25mm，形成闭环的冷却回路，成型周期内可将模温稳定控制在60摄氏度上下，

　　保证成型件的冷却收缩均匀，尺寸公差能控制在±0.05mm范围内。导向系统采用四个导柱导套配合，导柱直径30mm，其中一个导柱做了偏心设置，防止生产过程中动定模装反，导套内部加装了石墨润滑衬套，长期运行无需频繁加注润滑脂也能保证合模导向精度。顶出系统采用顶针+顶板结合的方式，针对成型件的平面位置布置直径6mm的圆顶针，针对曲面边缘位置采用成型顶块，顶出过程中受力均匀，不会顶伤成型件表面，顶出行程设置为60mm，足够让成型件完全脱离动模芯，方便机械手取件。嵌件的定位结构做了防呆设计，每个金属嵌件都有对应的定位销，只有嵌件安放方向正确时才能完全放入定位槽，合模过程中定模侧的压紧结构会先将嵌件压牢，避免射胶过程中熔料冲击导致嵌件移位。

　　这套结构在实际生产验证中，成型周期可控制在28秒左右，成型件的外观良率能稳定在97%以上，针对类似的带嵌件异形包覆件生产，只需要更换模芯与对应的嵌件定位结构，模架部分可以通用，能大幅降低同类型产品的模具开发成本，缩短开发周期。设计过程中也充分考虑了加工工艺性，模芯的所有曲面都采用五轴加工中心一次成型，减少了后续EDM放电加工的工作量，模芯的拆分位置避开了成型件的外观面，拼接缝的位置都做了逃料处理，即使长期生产产生轻微磨损，也不会在成型件表面留下明显的拼接痕迹。
