多腔侧进胶注塑模具结构设计

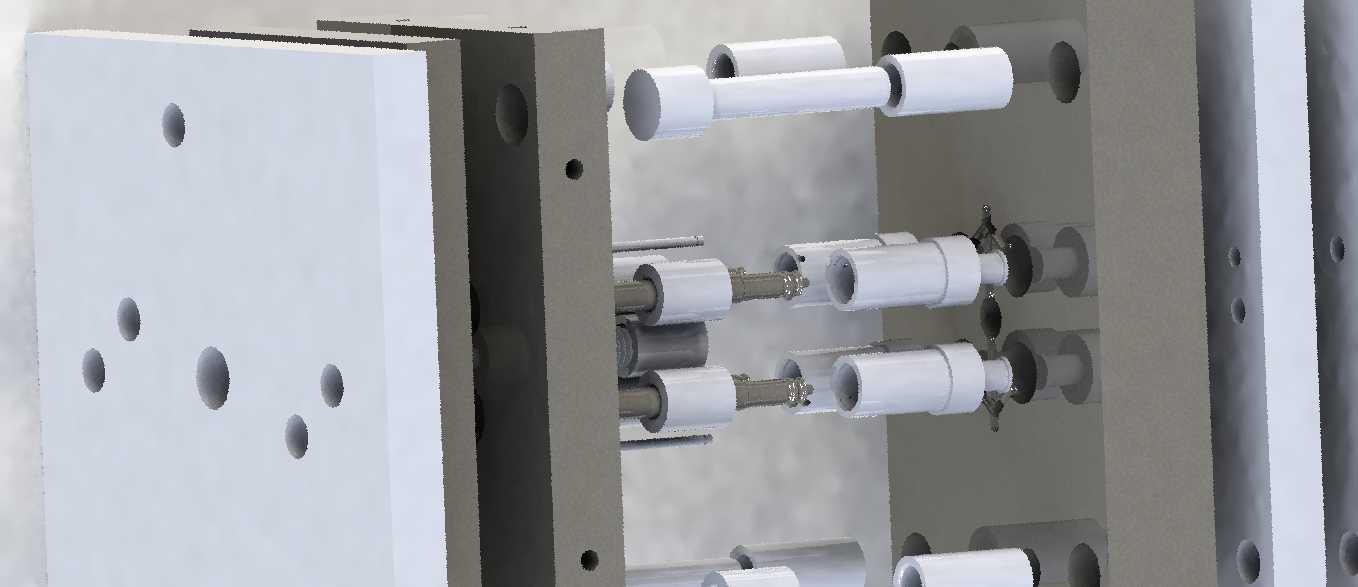

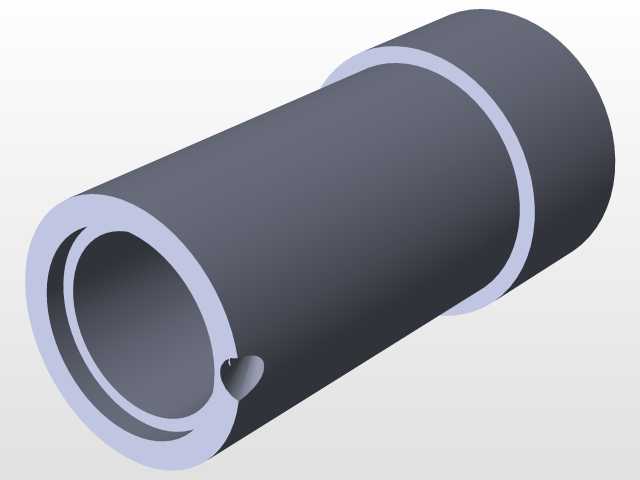

　　这套模具针对小型管状类塑胶零件的批量注塑成型需求设计，适配卧式注塑机安装使用，在日常生产中主要承担小型给排水管件、电器穿线护套类零件的成型作业，单模次可完成四件同规格产品的注塑成型，能有效匹配中小批量订单的生产节拍，减少单批次生产的换模频次与原料损耗。从结构布局来看，模具采用标准两板模模架作为基础承载结构，定模侧设置贯通式主流道衬套，直接对接注塑机射嘴，分流道采用圆形截面加工在定模板分型面上，进胶点选择在零件侧壁的非外观面位置，采用侧浇口形式进胶，既可以保证胶料填充时的流动平稳性，避免管状薄壁结构出现填充不足、熔接痕明显的缺陷，也能在后续工序中快速切除浇口凝料，减少后处理的工作量。动模侧的型芯部分采用整体镶拼式结构，

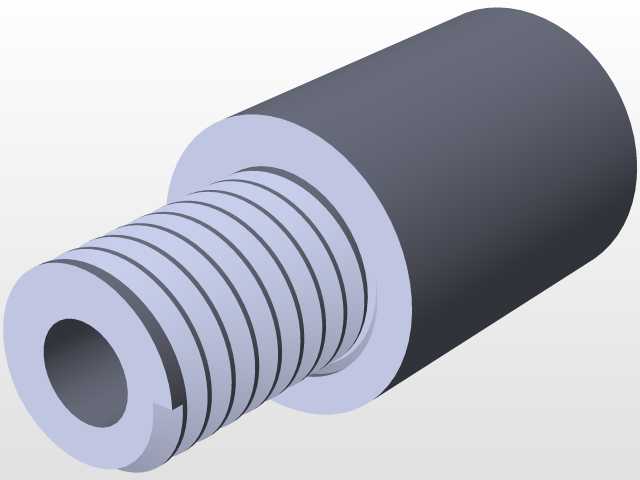

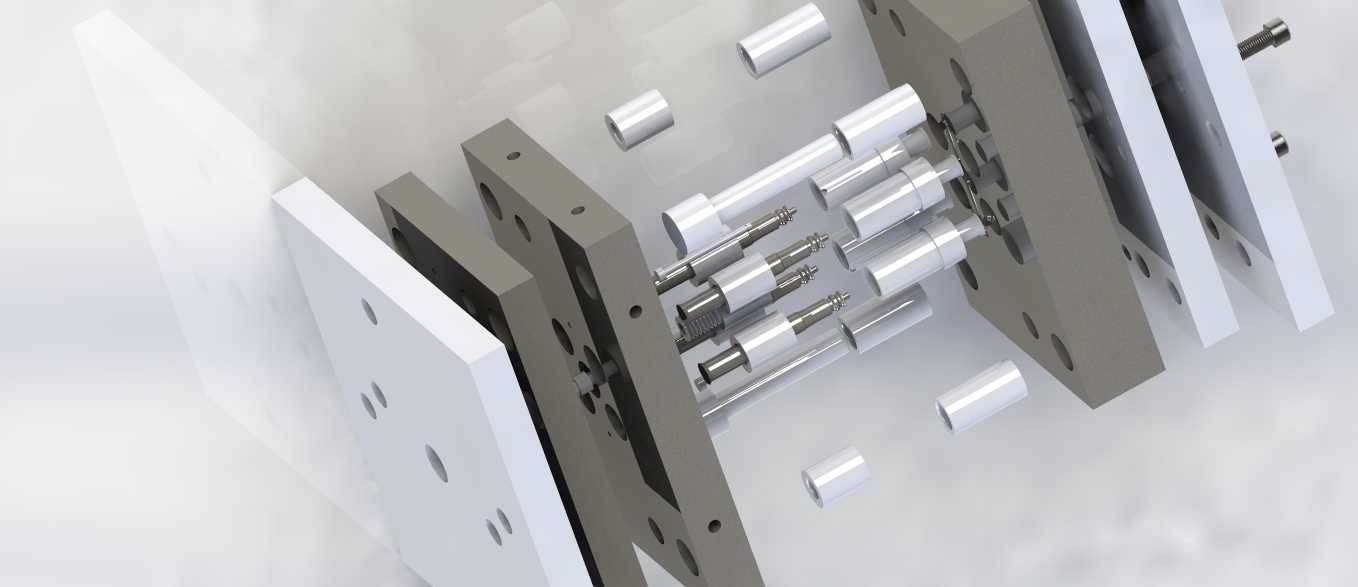

　　每个成型型芯对应一件产品的内孔成型，型芯尾部设置定位台肩与动模板精准配合，保证同轴度公差控制在0.02mm以内，避免成型后产品出现壁厚不均、内孔偏心的问题；型芯内部预留了冷却水道安装空间，可通过串联式冷却水回路实现成型过程中的快速温度调控，将模温稳定控制在塑胶原料推荐的成型区间内，减少产品成型后的收缩变形量。模具的导向系统采用四组导柱导套配合，导柱设置在动模侧，导套压入定模侧对应安装孔，导柱端部做圆弧导入处理，合模过程中可实现精准导向，避免定动模出现错位拉伤成型面的问题；在分型面周边设置了多组楔形精定位块，进一步保证合模时的位置精度，抵消注塑过程中胶料产生的侧向涨模力，避免产品出现飞边、错台缺陷。顶出系统采用顶管顶出结构，

　　顶管套装在小型芯外侧，顶出动作由注塑机的顶杆推动动模侧的顶针板带动，顶出过程中顶管均匀作用在产品的端面位置，不会在产品外观面留下顶出痕迹，同时可以保证产品受力均匀，避免顶出过程中出现变形、顶白的问题。从安装边界来看，模具的整体外形尺寸适配200吨级以内的卧式注塑机安装要求，定模侧的定位圈尺寸采用行业通用标准规格，可直接与注塑机定模板的定位孔配合，主流道衬套的球面半径与射嘴球面尺寸匹配，避免射胶过程中出现漏胶问题；动模侧的顶棍孔位置与注塑机顶杆位置对应，无需额外加装顶出连接附件即可完成安装调试。在日常生产场景中，这类模具多用于塑胶配件加工厂的日常量产作业，可适配PP、ABS、PVC等多种常用热塑性塑胶原料的成型，

　　更换部分成型镶件即可适配相近尺寸规格的管状零件生产，具备一定的通用适配能力；模具的成型零件均采用模具钢精加工后做淬火处理，表面抛光至合适的粗糙度要求，既可以保证产品表面的成型质量，也能提升模具的使用寿命，减少长期生产过程中的磨损修复频次。设计过程中优先考虑了生产过程中的操作便捷性，分流道与浇口凝料在开模过程中会随动模侧带出，配合顶出动作可自动脱落，无需人工手动取出凝料，能够适配自动化生产的取件需求，减少人工操作的工作量，提升整体生产效率。同时在模具的动定模板上预留了足够的撬模槽与起吊螺纹孔，方便后续的模具拆装、维护与吊装作业，日常生产中只需定期对导向部位加注润滑脂、清理分型面残留的胶屑即可维持稳定运行，维护难度较低。
