HARTING重载Han系列连接器结构设计

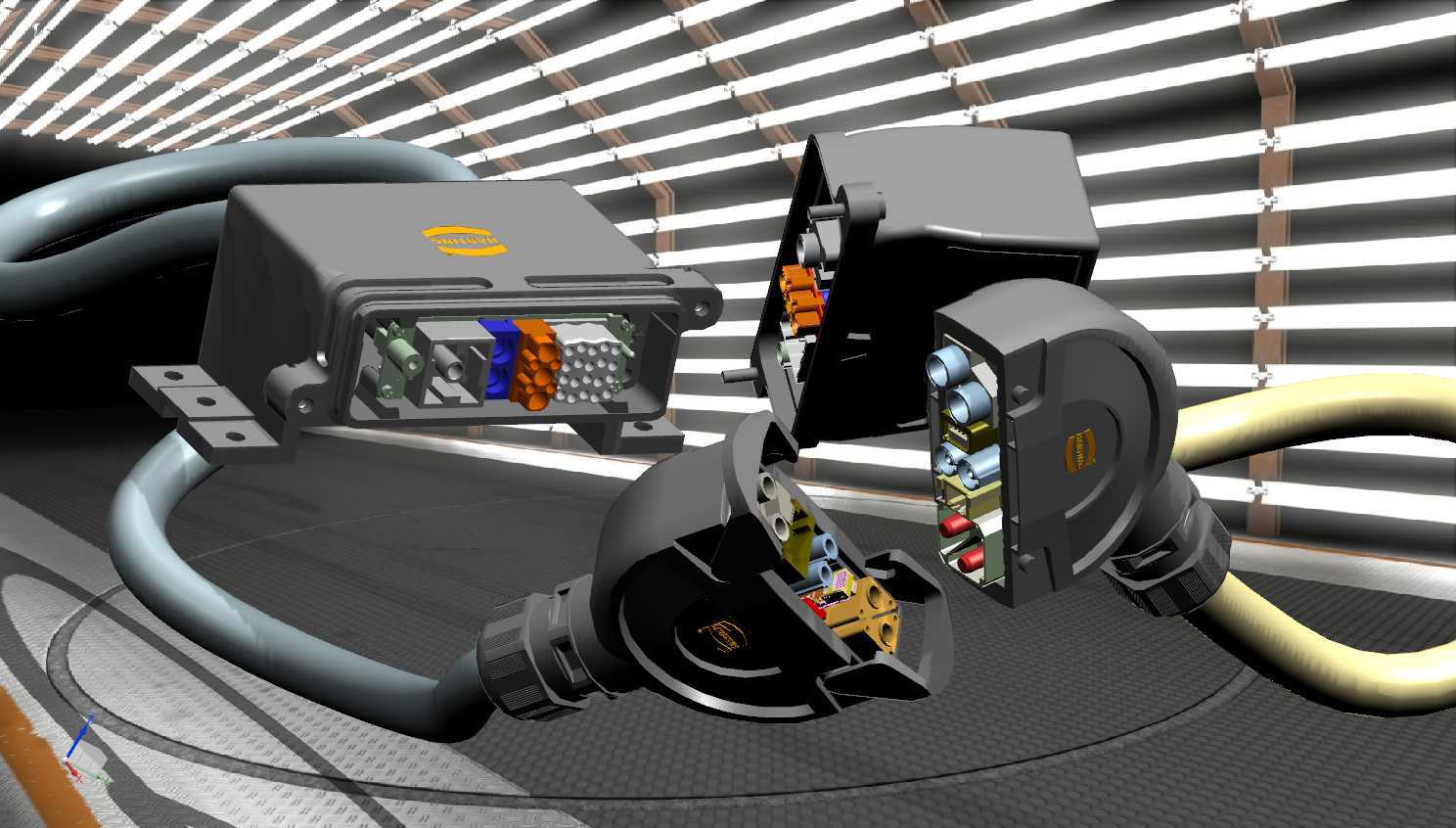

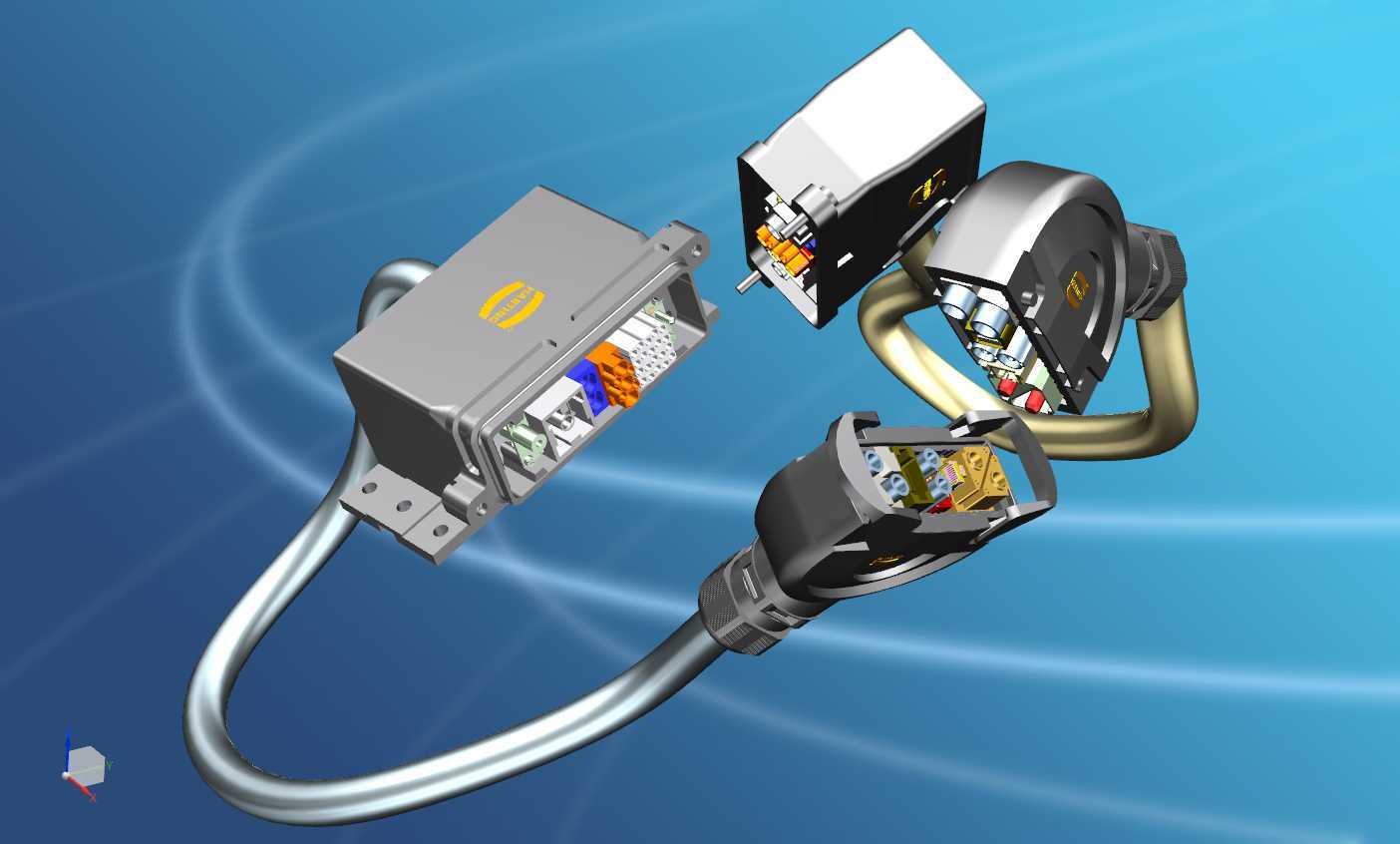

　　在工业电气连接场景中，重载连接器的应用覆盖了从自动化产线控制柜、轨道交通车辆布线、风电塔筒内部电气互联到重型工程机械线束对接的诸多领域，这类部件承担着动力电源传输、控制信号传递、通讯数据交互的多重作用，相比普通民用接插件，其需要在振动、粉尘、温变、油污的复杂工况下保持稳定的接触性能，避免出现接触不良、绝缘失效、连接松脱的故障。本次呈现的Han系列连接器结构，完整还原了两代产品的插芯、外壳、锁紧结构、线缆密封组件的配合关系，建模过程中严格遵循实际产品的装配逻辑，所有配合面的公差预留、卡扣的形变空间、插针插孔的对中导向结构都做了1:1的还原，没有做简化处理，方便结构设计人员直接参考做安装适配。从结构设计思路来看，

　　该系列连接器采用了模块化的插芯设计，不同功能的插芯模块可以根据实际接线需求组合搭配，动力模块、信号模块、通讯模块可以在同一套外壳内实现集成，大幅减少了设备上的开孔数量，降低了柜体密封的设计难度。外壳部分采用了上下扣合的金属壳体结构，表面做了防腐镀层处理，侧面的锁紧结构采用杠杆式卡扣设计，操作人员无需额外工具即可完成插拔锁紧，锁紧后可以达到IP65以上的防护等级，能够阻挡高压喷水与粉尘进入内部接触区域。线缆引入端配备了多级密封的电缆接头，适配不同线径的多芯电缆，密封胶圈的压缩量经过优化，既可以抱紧线缆外皮实现抗拉与密封，又不会过度挤压线缆导致内部线芯受损。从安装边界来看，该系列连接器提供了法兰安装、表面安装、线缆对接三种安装形式，

　　法兰安装的固定孔位间距、壳体突出安装面的高度、插合后的整体长度都做了精准的尺寸还原，设计人员在做柜体开孔、安装板布局时，可以直接提取模型的轮廓尺寸做干涉检查，不需要额外查找二维样本核对参数。插合界面处设计了多重导向结构，公头插芯与母头插芯在插合初始阶段就会通过导向棱完成对中，避免插针在插合过程中出现偏斜顶弯的问题，插针与插孔的接触部位采用了冠簧结构，接触电阻低，抗振动性能强，在设备持续运行产生的高频振动下也能保持稳定的接触压力，不会出现瞬断的情况。金属外壳之间还设计了接地接触片，插合完成后上下外壳可以实现可靠的电气连通，起到电磁屏蔽的作用，避免内部传输的高速通讯信号受到外界电磁干扰，同时也能防止外壳带电引发的安全隐患。

　　在实际设备选型过程中，设计人员往往需要根据传输的电流等级、信号类型、防护等级要求、安装空间限制来选择对应的连接器型号，这套完整的三维模型可以直观展示不同结构部件的装配关系，比如尾部的线缆弯曲半径预留空间，在布线设计时可以提前规划线缆的走向，避免出现线缆弯折半径过小导致的线芯断裂问题；锁紧手柄的操作空间也在模型中做了完整还原，设计安装布局时可以预留足够的操作空间，方便后期现场维护时的插拔操作。另外模型中也还原了插芯的编码结构，不同编码的插芯无法误插，避免现场接线维护时出现插错接口导致的设备短路、信号接反问题，这种防呆结构在多组连接器并排布置的场景下尤为重要，可以大幅降低现场运维的故障概率。从结构细节来看，壳体的所有棱角都做了圆角处理，避免安装维护时划伤操作人员，内部的绝缘部件采用了耐高温的工程塑料材质，在长期通流发热的情况下也不会出现形变、绝缘性能下降的问题，密封胶圈采用耐油耐老化的橡胶材质，在油污、紫外线照射的户外场景下也能长期保持密封弹性，不会出现开裂失效的情况。
