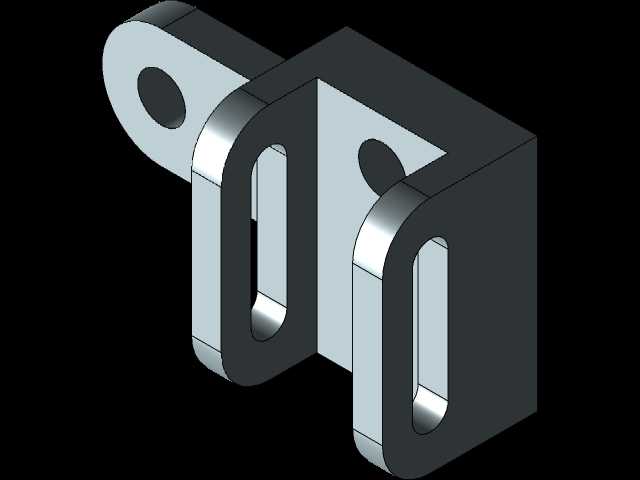

带双耳安装位的U型槽连接固定零件

　　这类带双耳安装位的U型槽固定零件，在轻工输送线、小型自动化工作站的工位调整机构里应用十分普遍，很多时候会作为直线滑移模块的端部限位座、或是摆动连杆的铰接支座来使用，不需要额外做复杂的安装基座，直接通过单耳上的通孔就能完成与机架的铰接固定，另一侧的U型通槽则用来穿装滑移轴或者锁紧螺栓，能在一定范围内调整安装位置，补偿装配时的累计误差。从结构设计逻辑来看，零件主体采用方块式基座加单侧伸出耳板的布局，基座部分做了贯通的U型长槽，槽的两侧壁做了等厚设计，保证槽内穿装的杆件受力时两侧支撑力均匀，不会出现偏载卡滞的问题；伸出的耳板上加工了圆形通孔，孔的边缘做了倒角处理，避免装配时划伤铰接销轴的表面，也能引导销轴快速穿入，减少装配对位的时间。

　　零件的所有外露棱边都做了小圆角过渡，一方面是去除机加工后的锐边毛刺，避免装配调试人员被划伤，另一方面也能减少应力集中，在承受交变载荷的时候不会在棱边位置萌生疲劳裂纹。尺寸设计上，基座的整体厚度要匹配常用的20系列、30系列工业铝型材的安装面宽度，不需要额外加装转接板就能直接固定在型材表面；U型槽的宽度按照常用的直径12mm、16mm的光轴做公差匹配，槽的开口深度要保证轴装入后，锁紧螺栓压紧时轴的接触面能达到轴径的三分之一以上，避免压紧后轴出现转动或者窜动；耳板的厚度要和配套的铰接接头宽度匹配，耳板上的安装孔中心到基座安装面的距离，要保证铰接的连杆摆动时不会和基座侧面发生运动干涉，预留至少2mm的安全间隙。实际使用中，

　　这类零件常搭配锁紧螺栓、铰接销轴使用，当作为滑移限位座时，U型槽内穿装导向轴，基座侧面可以加装紧定螺钉，调整到需要的位置后拧紧紧定螺钉就能完成位置固定，不需要在轴上加工定位槽，能大幅降低轴类零件的加工成本；当作为铰接支座时，耳板孔内穿装销轴，连接摆动连杆，基座通过螺栓固定在机架上，能承受一定的径向摆动力，适合用在负载不大的摆动机构里，比如料仓的挡料板摆动支座、检测探头的角度调整支架这类场景。建模过程中需要注意U型槽的内侧转角处理，不能做成清角，要预留和铣刀半径匹配的圆角，否则实际加工时无法做到尖角，会导致装配时对应的零件无法卡入槽内；耳板和基座连接的位置要做加强圆角，避免耳板受侧向力时在根部发生断裂，圆角半径一般取壁厚的0.2到0.

　　3倍，既不会过多增加零件重量，也能有效提升连接位置的结构强度。零件的安装面都做了平面度要求，固定在型材或者安装板上时不会出现翘曲，保证连接的稳定性；U型槽的两个侧壁平行度要控制在0.05mm以内，避免穿入的轴出现卡滞，滑动时阻力过大。这类零件没有复杂的曲面结构，常规的三轴铣床就能完成全部加工工序，材料一般选用45号钢或者6061铝合金，根据使用场景的负载大小选择，负载大的场合用45号钢做调质处理，提升整体强度，负载小、需要轻量化的场合用铝合金做阳极氧化处理，提升表面耐磨性能和防腐蚀能力。
