超精密电子设备用长圆形承托托盘结构

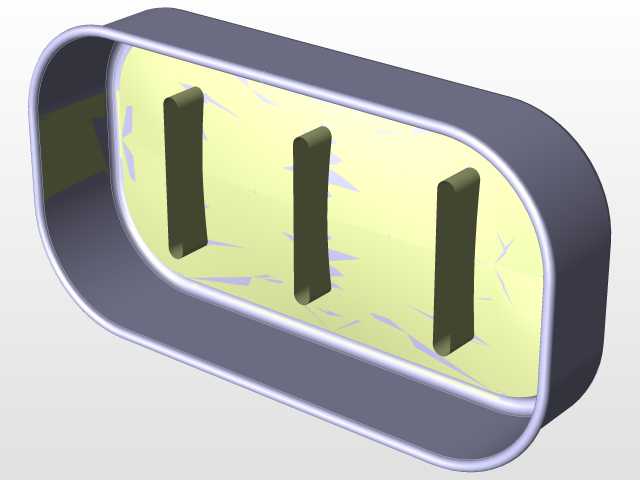

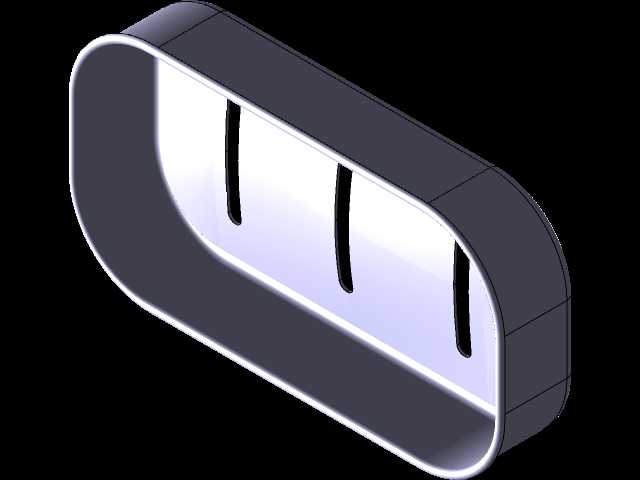

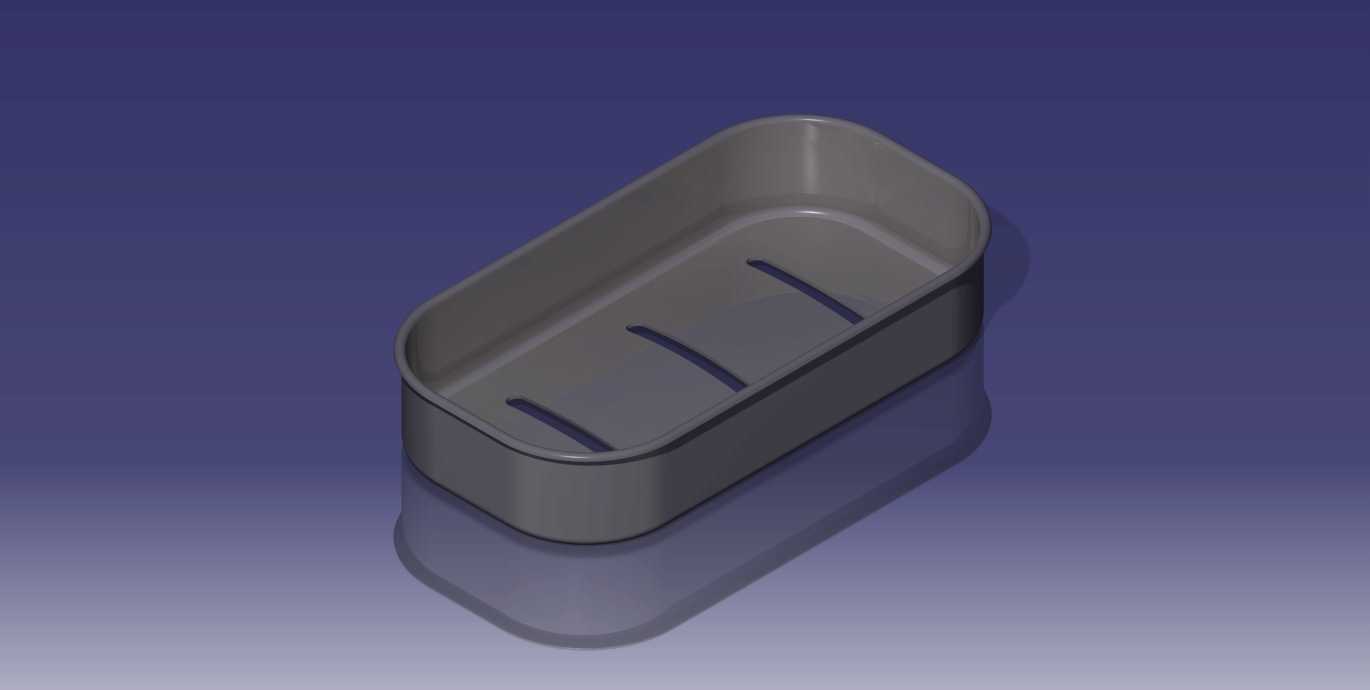

　　这款长圆形带圆角的承托托盘，主要面向超精密电子加工、组装环节的工位载具需求，在班德加类超精密电子设备的工位流转、工序临时承载场景中使用，用来承托小型精密电子元器件、半成品模组，避免精密工件在工序传递、临时放置过程中出现磕碰、表面划伤、滚落错位的问题。从结构设计来看，整体采用带圆角的长槽型结构，两端做R25的大圆弧过渡，没有尖锐棱角，一方面能避免操作过程中剐蹭操作人员的防护手套，另一方面也能减少槽体边角的应力集中，提升薄壁结构的整体抗形变能力，日常工位使用中即使受到轻微磕碰，圆弧过渡结构也能分散冲击力，不容易出现折边、凹陷的变形问题。槽体内部底面设置三道平行的长条形凸起筋位，筋位沿槽体长度方向排布，相邻筋位的中心间距为40mm，

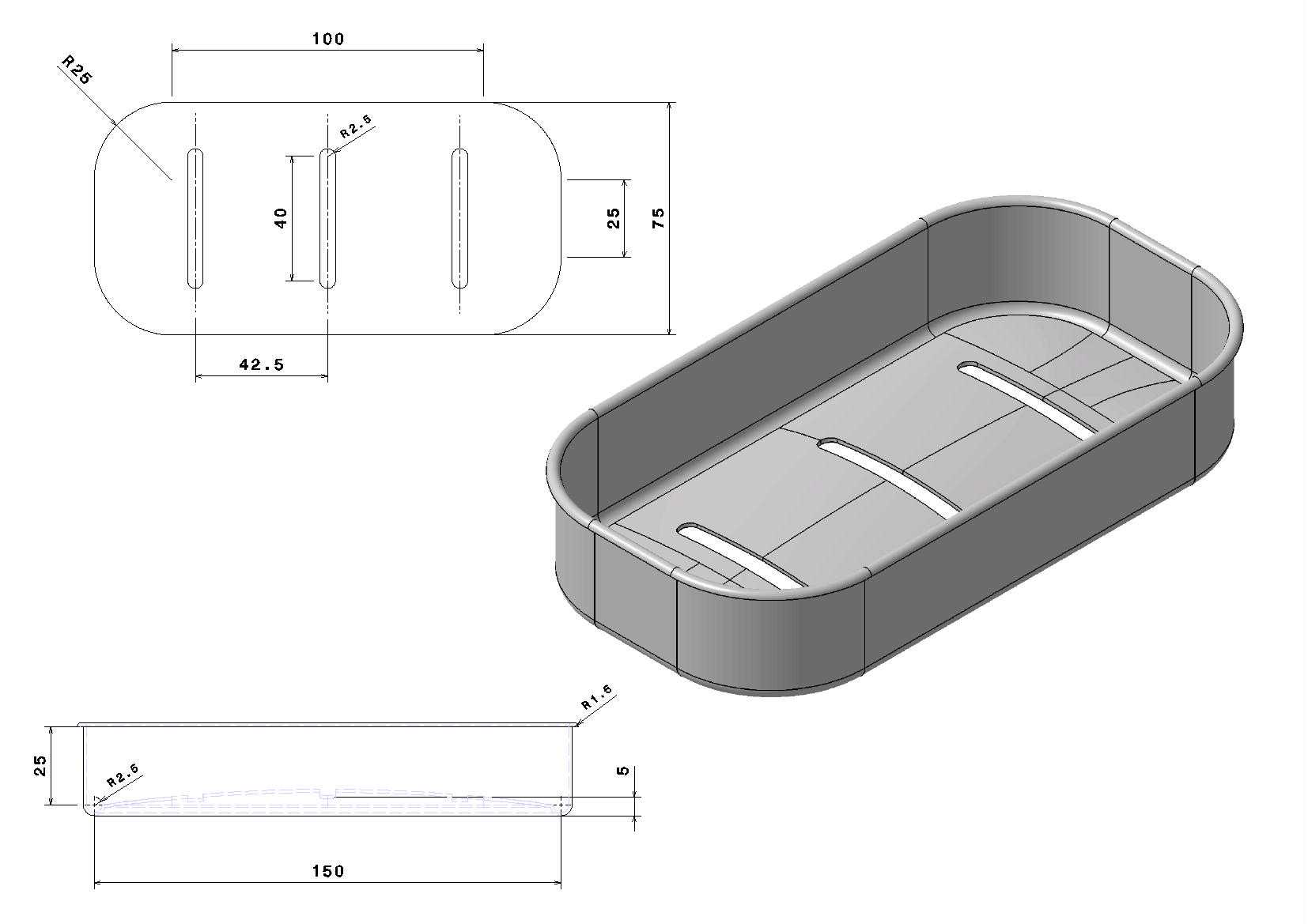

　　最外侧筋位距离槽体短边内壁的尺寸为42.5mm，筋位凸起高度不高，既可以将承托的精密工件与槽底平面隔开，避免工件底面与槽底大面积接触粘附上加工过程残留的细微碎屑、清洁残液，也能对放置的工件起到侧向限位作用，防止工件在托盘被挪动、随工位流转时在槽内随意滑动。尺寸边界上，托盘整体外部总长为150mm，总宽度为75mm，槽体内部有效容纳宽度为25mm，槽体侧壁高度为8mm，侧壁顶端做R1.5的小圆角翻边处理，既提升了槽口的结构强度，避免薄壁槽口在长期使用后出现卷边、毛刺，也能在取放工件时减少剐蹭。侧壁厚度均匀，整体采用等壁厚设计，适合通过钣金折弯、一体冲压或者薄壁注塑工艺加工，加工过程中不需要复杂的侧抽芯结构，成型工艺性好，

　　量产时的加工成本可控。设计过程中兼顾了线框建模与表面建模的练习需求，整体轮廓的线框搭建需要精准约束圆弧与直边的相切关系，保证两端圆弧与两侧直壁顺滑衔接，没有接痕；表面建模时需要处理好侧壁与底面的圆角过渡、筋位与底面的相接关系，避免出现曲面收敛褶皱、壁厚不均的问题，很适合作为结构设计初学者练习薄壁槽类零件建模思路的实例。实际工位使用中，这款托盘的尺寸刚好适配超精密电子设备的工位料台放置空间，不会占用过多的操作台面积，槽体深度适中，取放小型精密工件时不需要大幅度抬高手部动作，能降低长时间工位操作的疲劳感。底面的筋位设计同时提升了托盘底面的结构刚性，薄壁结构下即使受到轻微的按压，也不会出现底面下凹变形的问题，保证放置在台面上时整体平稳，不会出现晃动摇摆的情况。两端的大圆弧设计也方便操作人员从任意一端拿取托盘，不需要刻意对齐方向，提升工位操作的便利性。
