输送机用防损坏承载托辊三维设计

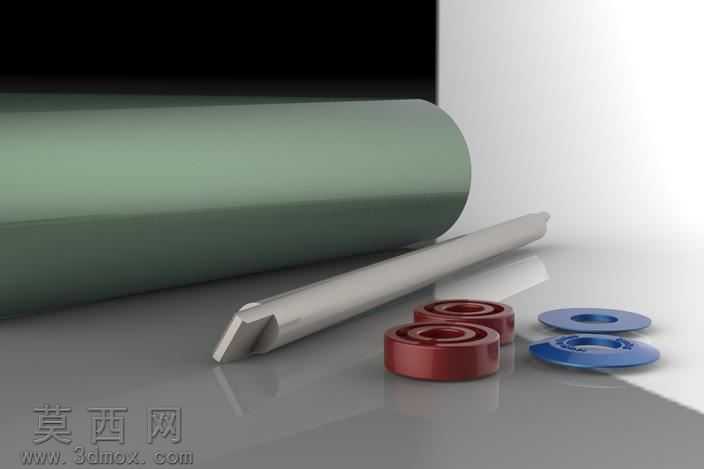

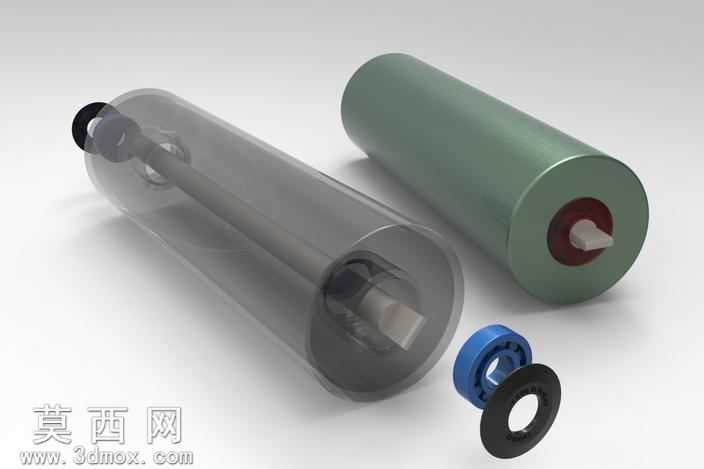

本作品为输送机配套承载托辊的三维设计方案，采用SolidWorks软件完成全参数化建模，整体结构围绕皮带输送系统的稳定运行需求展开设计。建模过程中先完成辊体主体的回转特征构建，分别设计了两种不同外观配色的辊体结构，辊体外壁采用光滑圆柱面设计，保证与输送皮带的接触面积均匀，避免运行过程中出现皮带跑偏、局部磨损的问题。两端轴头部分采用标准化方轴结构，适配常规输送机的安装支座，轴头与辊体连接处设计有密封端盖结构，可阻挡输送环境中的粉尘、水汽进入辊体内部，延长托辊的整体使用寿命。材质渲染阶段，分别为两款辊体赋予了不同的金属漆面材质，一款为红棕色哑光金属漆，另一款为灰绿色金属烤漆，端盖部分分别做了蓝色塑料密封件、红色内嵌固定件的材质区分，轴头部分采用金属切削加工后的亮面金属材质，整体渲染效果还原了实际工业托辊的真实质感。设计思路上重点考虑了托辊的防损坏性能，通过优化辊体壁厚、轴头支撑结构，降低皮带运行过程中对托辊的冲击载荷，避免托辊出现变形、卡滞等损坏问题，保障输送系统长期稳定运行，同时标准化的接口设计可直接替换现有输送机的同规格托辊，无需额外修改安装结构，适配性较强。整体模型结构完整，各部件装配关系清晰，可直接用于输送设备的装配模拟、工程出图以及后续的有限元受力分析，为输送系统的配件选型、结构优化提供可靠的三维数字模型支撑。
