单人户外漫步健身器械三维结构设计

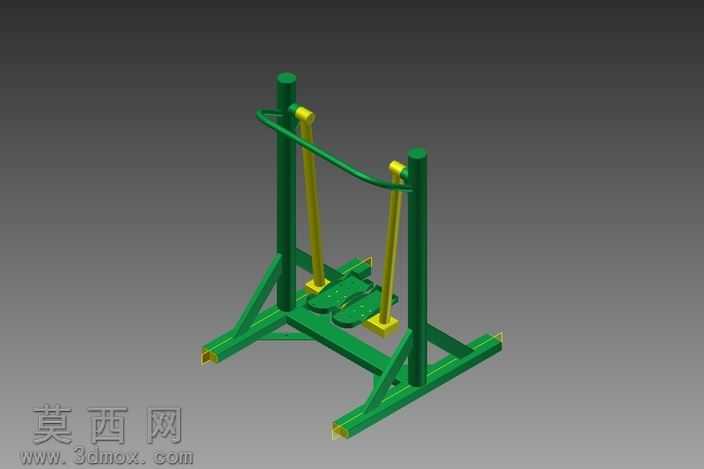

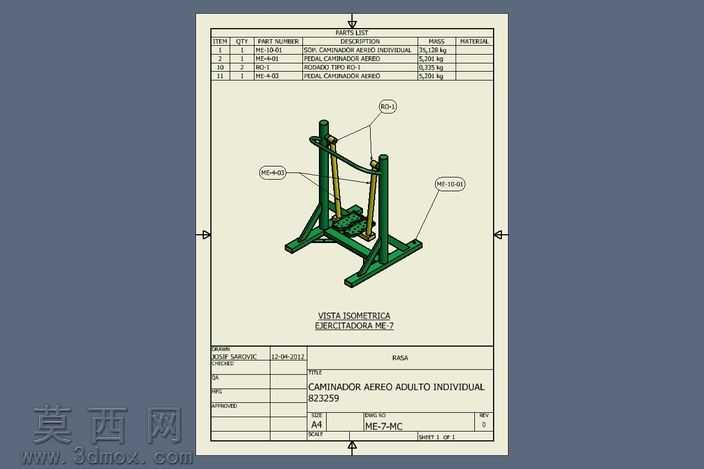

本作品为单人户外漫步健身器械的三维参数化建模成果，建模阶段优先采用自底向上的装配设计逻辑，先拆分出主支撑立柱、底部连接横梁、扶手弯管、摆动连杆、脚踏踏板五大核心构件，逐一完成单体零件的特征绘制。主支撑结构采用方管截面型材建模，通过拉伸、倒角、焊接坡口特征还原真实管材的加工形态，底部横梁两端预设膨胀螺栓安装孔位，符合户外器材落地固定的施工要求。扶手部分采用扫掠特征生成弧形弯管形态，表面添加防滑纹理的凹凸贴图，还原户外器材的防滑握持设计。摆动连杆与立柱的连接部位，建模时还原了内置轴承的装配间隙，通过同轴心、重合配合约束实现连杆的摆动自由度，可在装配环境下模拟器械的实际运动轨迹，验证结构运动过程中无干涉问题。踏板部分采用防滑花纹板的实体建模，表面冲压凸起的防滑纹路通过阵列特征生成，踏板与连杆的连接部位添加加强筋结构，提升构件的承重强度。材质渲染阶段，主体框架采用户外专用喷塑材质，调制出饱和度适中的深绿色哑光质感，添加轻微的颗粒粗糙度模拟真实喷塑层的表面肌理；摆动连杆与扶手连接件采用亮黄色喷塑材质，形成醒目的视觉区分，符合公共健身器材的安全色设计规范；踏板表面采用黑色防滑橡胶材质，调制出高粗糙度的漫反射质感，还原橡胶垫的防滑属性。整体渲染采用影棚布光方案，主光源从侧上方45度投射，搭配补光弱化结构阴影，清晰呈现各部件的连接关系与材质差异。设计过程中严格参考室外健身器材的国家安全标准，主支撑立柱的壁厚、摆动幅度的限位结构、踏板的承重参数均符合规范要求，整体结构无尖锐棱角，所有外露边均做圆角倒钝处理，避免使用过程中发生磕碰伤害，可直接用于户外公共健身区域的方案展示、结构优化与生产加工参考。
