四缸发动机排气歧管结构设计

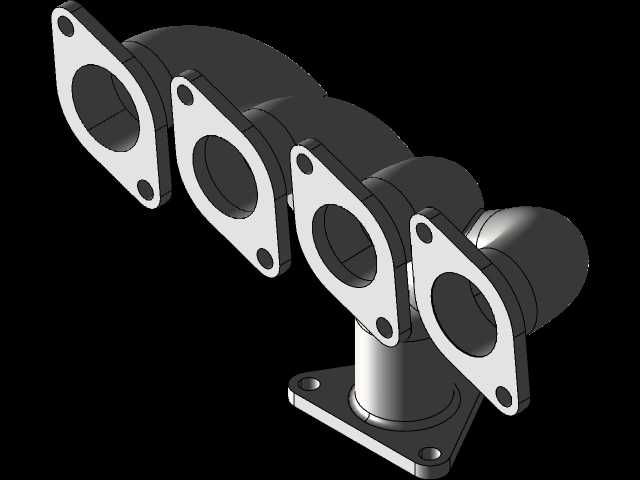

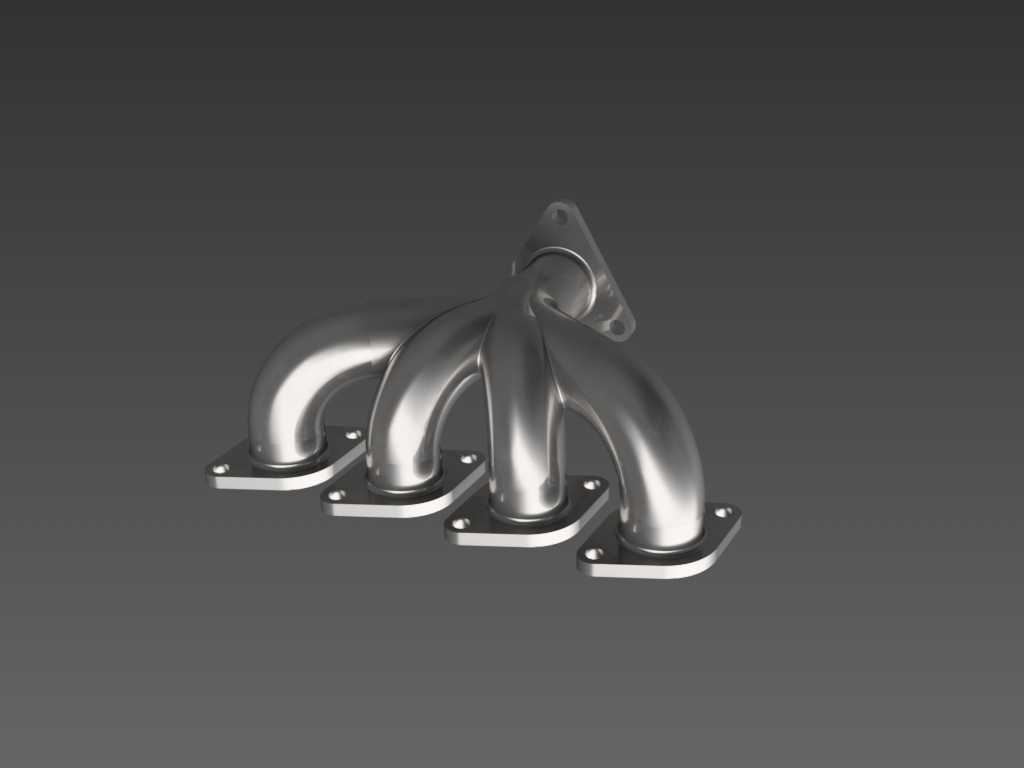

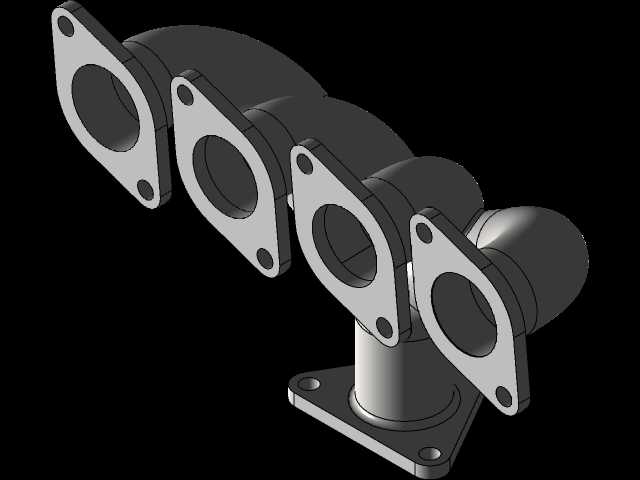

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对整机动力输出特性、燃油经济性以及排气噪声表现产生显著影响。这款适配直列四缸发动机的排气歧管，采用等长支管的布局思路，四个支管分别对应直列排布的四个气缸排气口，最终汇聚到统一的排气出口端，对接下游的三元催化器、涡轮增压器或者排气中段管路。

　　从实际装车的应用场景来看，这类四缸排气歧管广泛搭载于小排量乘用车、轻型商用车以及非道路移动机械的四缸动力单元上，日常运行中需要承受700-900摄氏度的高温排气冲刷，部分增压机型的排气歧管工作温度甚至会突破1000摄氏度，同时还要承接发动机运行过程中传递的振动载荷，以及冷热交替产生的热应力，因此在结构设计阶段，就需要充分考量壁厚的均匀性、安装法兰的平面度以及支管弯曲段的曲率过渡合理性。

　　设计过程中，首先要匹配对应气缸盖的排气口位置，四个进气侧的安装法兰采用独立分体式法兰结构，每个法兰对应一个气缸排气口，法兰面上预留螺栓过孔，能够保证与气缸盖排气侧的紧密贴合，避免高温高压排气泄漏，同时分体式法兰的设计也能更好地适配气缸盖在热态下的微量形变，降低法兰面翘曲漏气的风险。支管部分采用大曲率半径的平滑弯曲设计，避免出现急弯、截面突变的结构，尽可能降低排气气流在支管内的流动阻力，减少排气紊流的产生；四个支管的长度经过匹配设计，尽可能让各缸排出的废气到达汇聚端的时序错开，避免出现各缸排气脉冲相互干扰的问题，减少排气倒流进入相邻气缸的情况，提升气缸的扫气效率。

　　汇聚端的出口法兰采用整体式结构，法兰面加工有密封定位结构，能够保证与下游排气部件的对接精度，法兰上的螺栓孔位置按照通用配套接口的尺寸设计，具备一定的通用适配性。整个歧管的外形轮廓充分考虑了发动机舱的安装边界，支管的排布避开了发动机周边的线束、冷却管路以及其他附属部件的安装空间，不会出现装车干涉的问题；安装点的位置经过受力校核，能够保证歧管固定后的结构刚度，避免发动机运行过程中出现共振开裂的问题。

　　从结构细节来看，支管与法兰的连接位置采用圆弧过渡结构，减少应力集中点，避免长期在高温振动工况下出现焊缝开裂或者本体断裂的问题；管壁厚度按照高温强度要求设计，在保证结构强度的前提下尽可能控制整体重量，降低动力单元的整体自重。对于自然吸气机型来说，这类等长歧管的设计能够更好地利用排气惯性效应，提升进气充量，优化中低转速区间的扭矩输出；对于增压机型来说，平滑的流道设计也能减少排气能量的损失，提升涡轮的响应速度。

　　在实际的结构验证环节，这类歧管需要经过热冲击试验、振动疲劳试验以及气密性试验，验证在极限温度循环、长时间振动工况下的结构可靠性，同时还要通过流场仿真分析，确认各缸的排气流量均匀性、流道内的压力损失水平，确保设计状态能够满足发动机的性能要求。不同于改装类的不等长排气歧管，这款面向量产配套的歧管设计更偏向于可靠性、成本与性能的平衡，在保证足够排气效率的前提下，结构更紧凑，安装适配性更强，能够满足批量生产的工艺要求，不管是采用铸铁铸造还是不锈钢焊接工艺，都能实现稳定的批量制造，适配绝大多数直列四缸发动机的排气系统改装或者原厂替换需求。
