创意蛋形开合式休闲坐具结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455181
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计
  • 创意蛋形开合式休闲坐具结构设计

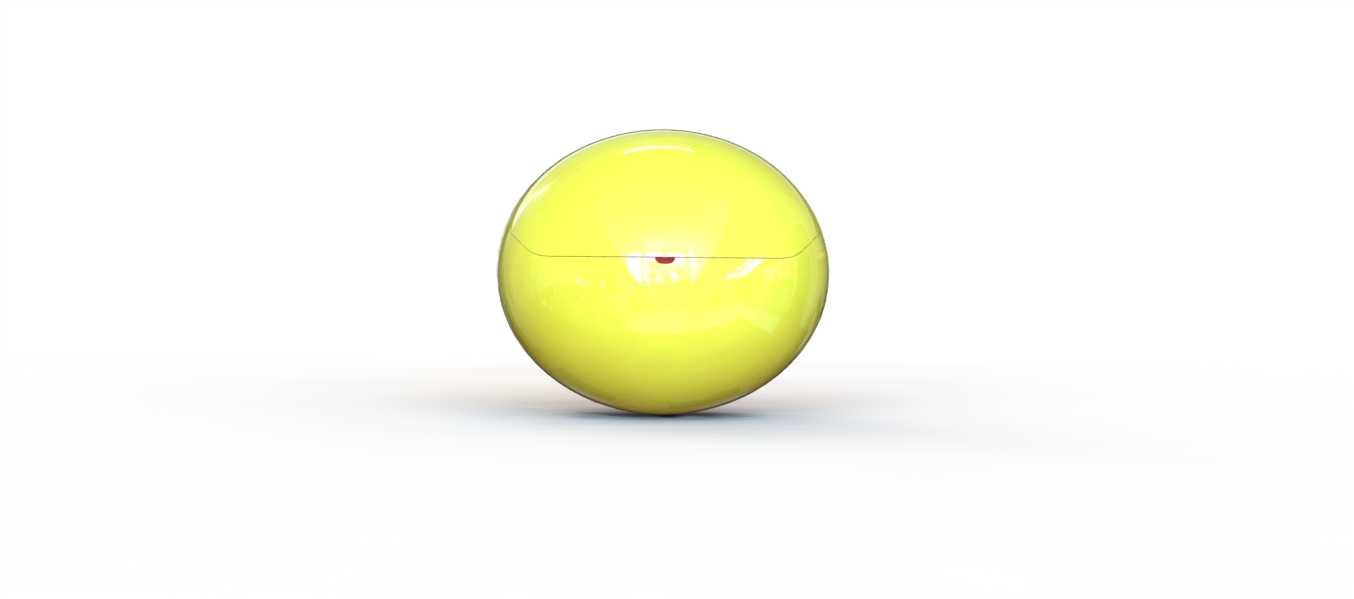

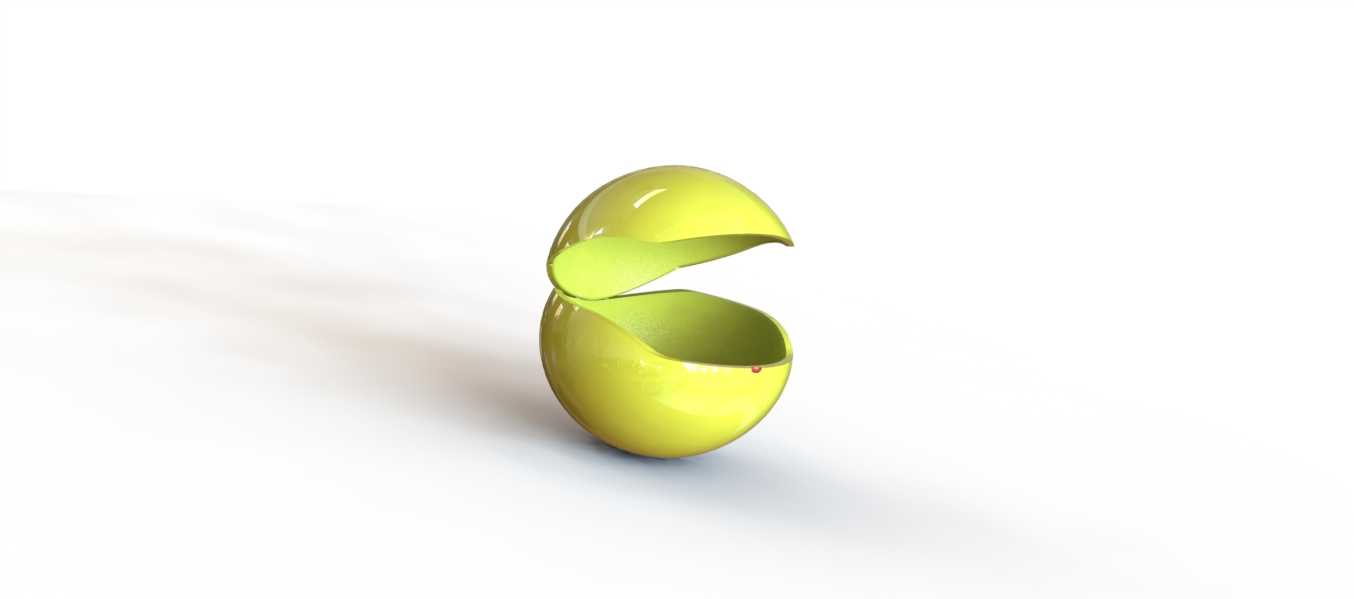

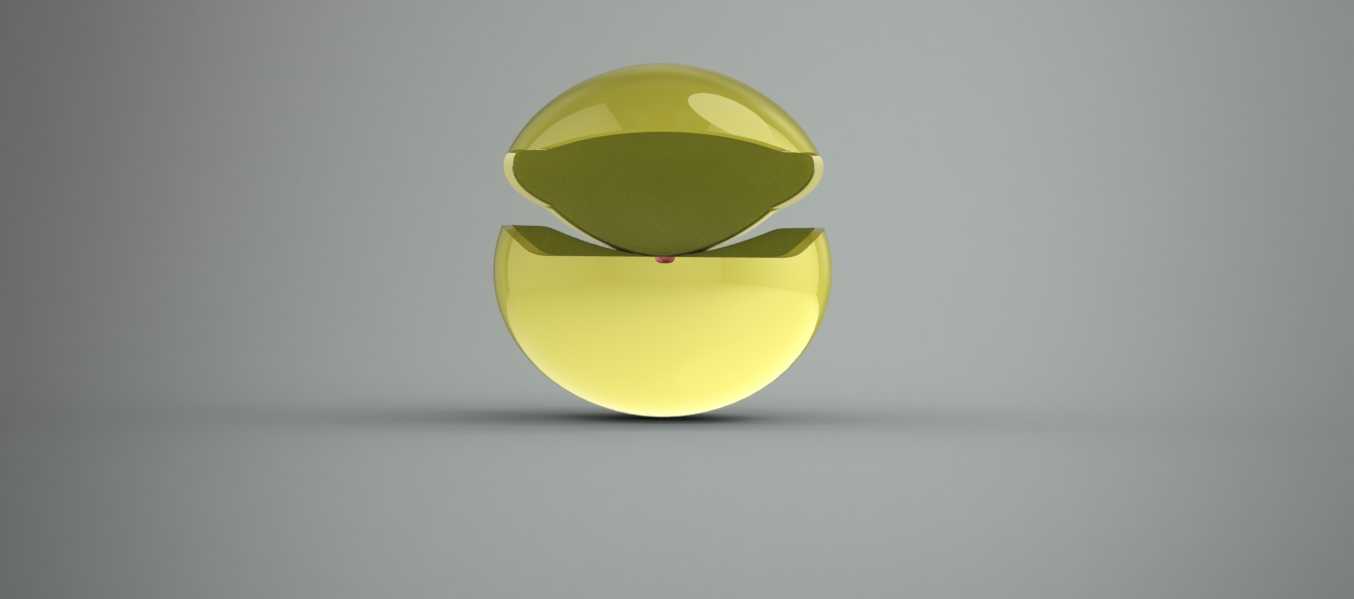

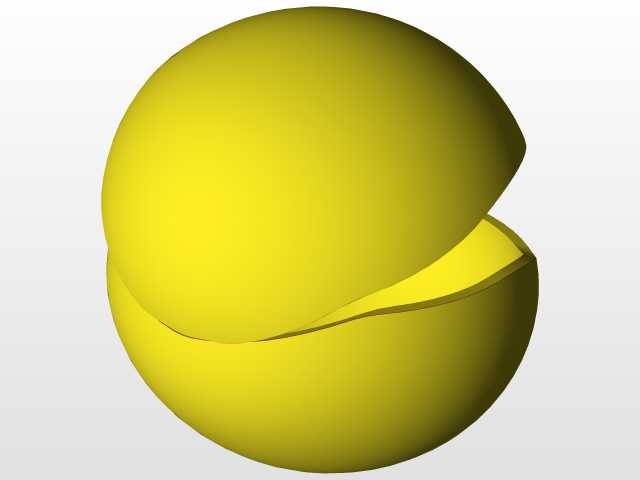

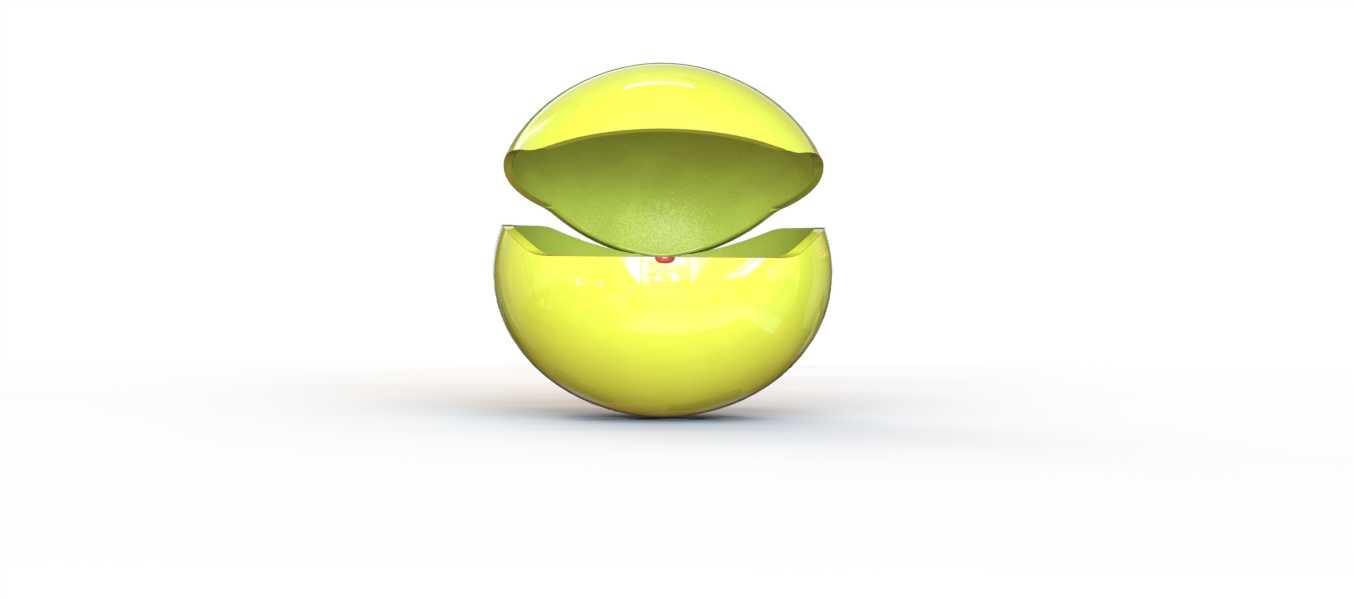

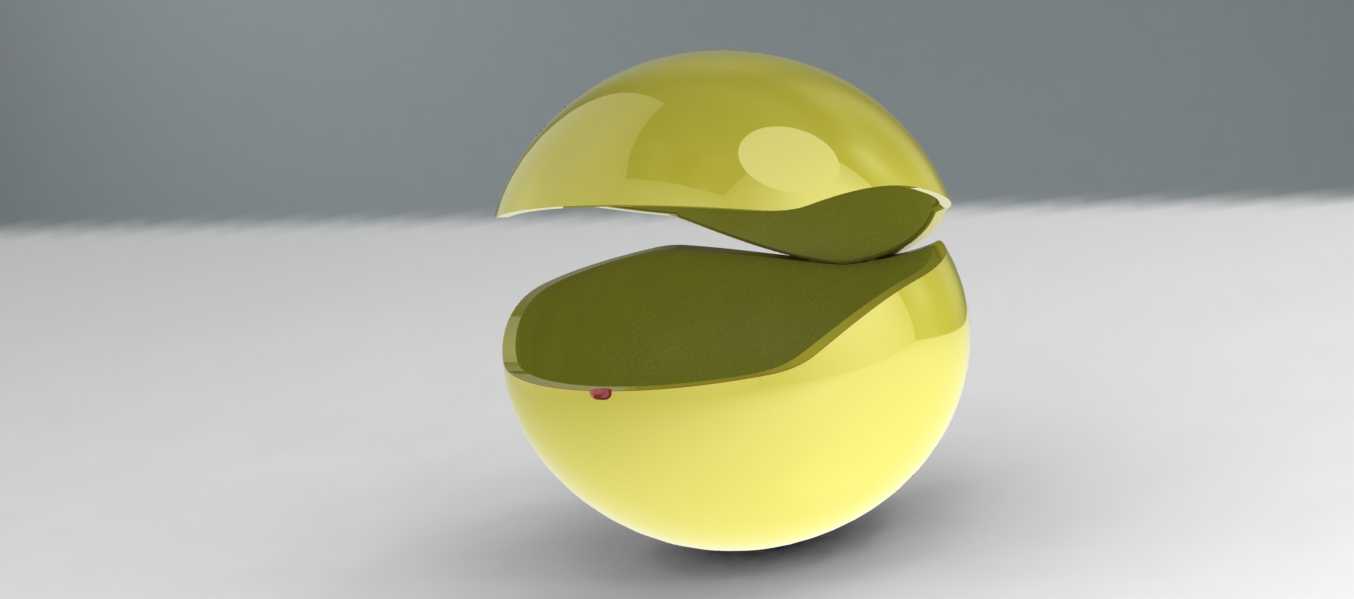

  这款蛋形开合坐具的设计初衷,是尝试打破常规休闲座椅的固化形态,在公共休息区、创意办公空间、主题商业展陈这类需要兼顾实用性与视觉记忆点的场景中,提供差异化的坐具解决方案。从结构逻辑来看,整体采用上下分瓣的蛋壳仿生构型,闭合状态下是完整的椭球造型,能够极大压缩闲置状态的占地空间,对于面积有限的休闲角落、临时活动场地来说,这种可开合的结构能在非使用时段减少空间占用,需要使用时掀开上半部分的壳瓣即可形成围合式的坐靠空间,半包裹的结构能给使用者提供更强的私密感,适配需要短暂独处、放松休憩的使用需求。

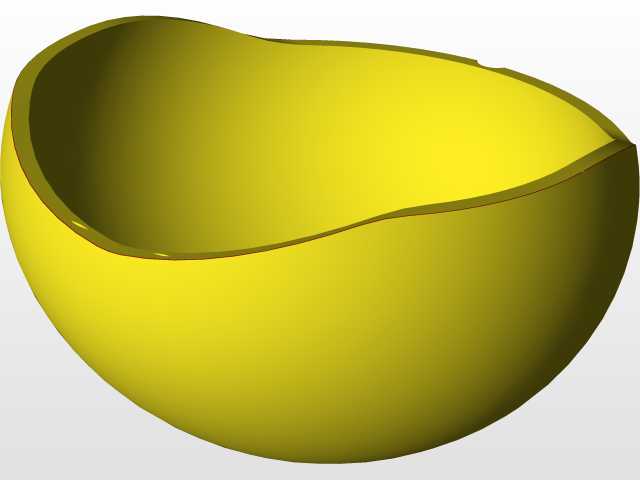

  设计过程中首先确定了整体的椭球曲率基准,坐面区域的下沉深度经过反复调整,保证落座后大腿与坐面的接触压力分布均匀,避免硬质曲面带来的局部压迫感;上半壳瓣的开合转轴设置在椭球后侧的衔接位置,转轴阻尼经过匹配调校,既可以让上壳瓣停留在任意开启角度,适配不同使用者对靠背倾斜度的偏好,也能避免开合过程中出现壳体快速下坠的夹手风险。壳体边缘做了整圈的圆弧倒钝处理,所有拼接缝隙控制在均匀的2mm宽度,既保证开合动作的顺畅无卡滞,也避免缝隙过大夹入衣物、发丝这类杂物。

  从安装边界来看,整体落地底座采用小面积的平底支撑结构,不需要额外的地面固定件,直接放置在平整地面即可保持稳定,底座下方预留了防滑垫的安装槽位,铺设硅胶防滑垫后可以在瓷砖、木地板等光滑地面上使用,不会出现滑动移位的问题。整体外形的最大横向直径控制在800mm范围内,竖向总高度在闭合状态下为1100mm,开启后靠背最高点距离地面1250mm,坐面距离地面的高度为420mm,符合普通成年人休闲落座的舒适高度区间,不需要额外搭配脚踏即可满足放松坐姿的使用需求。

  壳体的壁厚设计兼顾了结构强度与轻量化需求,采用等厚曲面加局部加强筋的结构方案,在壳瓣内侧的转轴连接位置、坐面受力集中区域布置了辐射状的加强筋,在保证整体壳体能够承受120kg静载荷的前提下,尽可能降低整体自重,方便单人完成移动位置、调整开合状态的操作。上下壳瓣的衔接位置除了转轴结构外,在前侧设置了隐藏式的磁吸定位件,闭合状态下可以自动吸附对齐,不会出现壳瓣错位、缝隙不均的问题,同时磁吸的吸附力控制在合适范围,开启时不需要施加过大的外力,操作手感顺畅。

  在实际应用场景中,这款坐具既可以单独放置在写字楼的空中花园、书店的阅读角落作为独立休闲位,也可以多组组合放置在创意园区的公共休息区、潮玩展会的互动区域,凭借辨识度极高的蛋形造型成为空间的视觉亮点;半包裹的开合结构还能在一定程度上阻隔周边的视线干扰,让使用者在公共空间中获得相对独立的小休憩空间,相比常规的开放式休闲椅,这种结构更适配当下年轻人对独处空间的需求。设计过程中也充分考虑了日常清洁的便利性,整个壳体的外表面与内表面均为连续光滑曲面,没有难以清理的死角缝隙,日常擦拭维护即可保持整洁,坐面区域可以根据使用需求搭配可拆卸的软垫,进一步提升长时间落座的舒适感。
