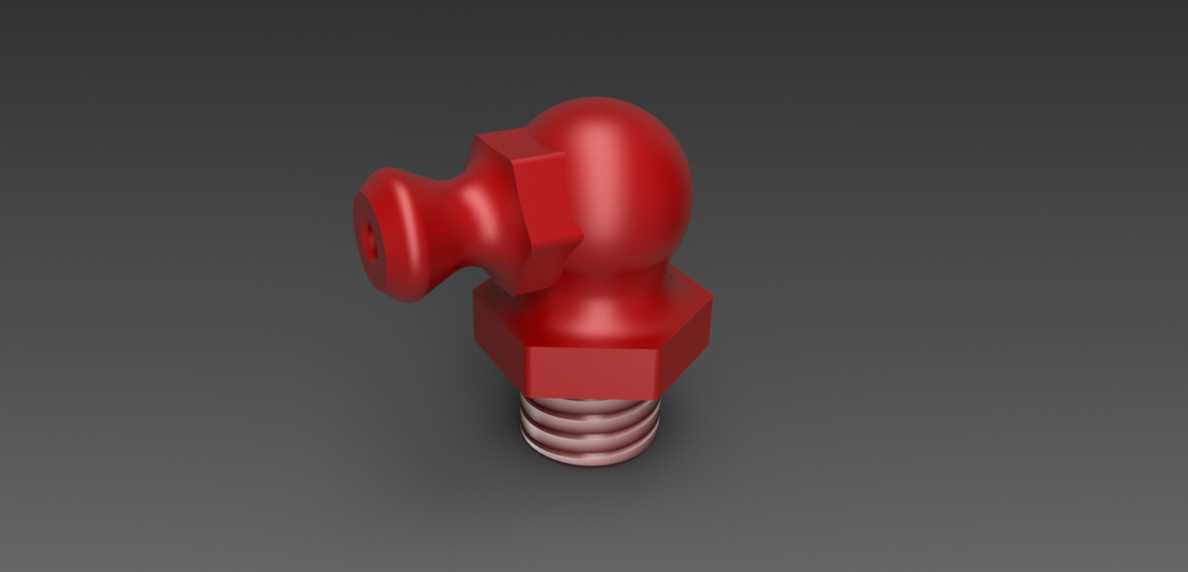

M8x1弯角式润滑油注油接头结构设计

　　在各类需要定期加注润滑脂的运动副场景中，这类弯角式润滑油嘴是极为常见的易耗配套零件，从普通的农用机械铰接点、机床导轨滑块、工程机械销轴部位，到小型自动化设备的连杆铰接处，只要存在需要定期补充润滑脂、且安装空间存在遮挡的位置，这类弯角油嘴都能发挥不可替代的作用。不同于直通式油嘴只能适配轴线方向无遮挡的安装位，25度与90度的弯角结构，能让注油枪的对接操作避开周边的结构干涉，哪怕安装位置被设备的机架、护板或者相邻零部件半包围，操作人员也能顺利将注油枪嘴卡合到油嘴的注油端，完成润滑脂的加注作业，不用为了定期润滑特意拆解周边的遮挡部件，能大幅降低设备日常维护的操作难度。

　　从功能特性来看，这款油嘴的下端采用M8x1的公制细牙外螺纹结构，这类细牙螺纹在液压、润滑类接头中应用极广，细牙的螺距更小，螺纹配合的自锁性更强，安装后不容易因为设备运行的持续振动出现松脱，同时螺纹配合面的密封性能也更优，能避免润滑脂从螺纹连接的缝隙处渗漏，也能阻挡外界的粉尘、切削液、水汽从安装位进入设备的摩擦副内部，避免润滑脂被杂质污染后加剧运动部件的磨损。油嘴的上端是标准的黄油枪对接球头结构，球头的圆弧面能和注油枪的卡爪形成稳定的卡合连接，注油过程中即使注油枪存在一定的角度偏斜，也能保证密封对接，不会出现注脂时润滑脂从对接处溢出的问题，适配市面上绝大多数常规手动、气动注油枪的接口尺寸。油嘴内部设计有贯通的注油通道，同时内置了单向止回的钢珠与弹簧结构，注油时注油枪的压力会顶开钢珠，让润滑脂顺利通过通道进入摩擦副内部，注油完成后外部压力消失，弹簧会推动钢珠复位封闭通道，既可以防止内部的润滑脂因为设备运行升温出现反向外溢，也能阻挡外界的杂质通过油嘴通道进入润滑系统内部。

　　设计这类弯角油嘴的时候，首先要确定的是安装边界的尺寸约束，下端M8x1的螺纹有效啮合长度需要匹配常见的安装板厚，一般控制在6到8毫米的区间，既能保证螺纹连接有足够的啮合强度，不会因为拧入深度过浅导致连接强度不足，也不会因为螺纹过长拧入后触碰内部的运动部件。六角拧动部位的对边尺寸要符合标准紧固件的尺寸规范，采用12毫米对边的六角结构，适配常规的开口扳手、套筒工具，操作人员不用准备特殊的专用工具就能完成安装拧紧。弯角部位的过渡圆弧需要做足够的圆角处理，不能出现尖锐的直角转折，一方面是避免应力集中，在安装拧紧或者设备运行振动的过程中，弯角部位不会因为应力集中出现断裂，另一方面圆滑的过渡通道也能减少润滑脂在通道内的流动阻力，注油的时候压力损失更小，润滑脂能更顺畅地注入到需要润滑的部位。注油端的球头尺寸要严格匹配通用注油枪的卡接尺寸，球头的表面粗糙度要控制在合理范围，既不能过于粗糙导致和注油枪对接时密封不良，也不需要过高的加工精度造成不必要的成本浪费。

　　在实际的设备选型过程中，选用这类弯角油嘴需要提前确认安装位置的周边空间，90度弯角的款式适合安装面朝向设备内侧、注油方向需要和安装面呈平行状态的场景，25度的小角度弯角则适合安装面存在小幅度遮挡、只需要稍微偏移注油方向就能完成对接的位置，两种角度的搭配基本能覆盖绝大多数设备上存在空间干涉的润滑点安装需求。安装这类油嘴的时候，一般会在螺纹部位缠绕适量的聚四氟乙烯密封带，或者涂抹少量的螺纹密封胶，进一步提升螺纹连接部位的密封性能，拧紧的时候要控制扭矩，不能用过大的力矩强行拧紧，避免六角部位变形或者螺纹滑牙，导致油嘴损坏无法正常使用。日常设备维护过程中，每次注脂完成后可以随手擦拭掉油嘴端部残留的润滑脂，避免残留的润滑脂粘附粉尘形成油泥，堵塞注油端的单向阀结构，导致后续注油时无法顺利顶开单向阀。

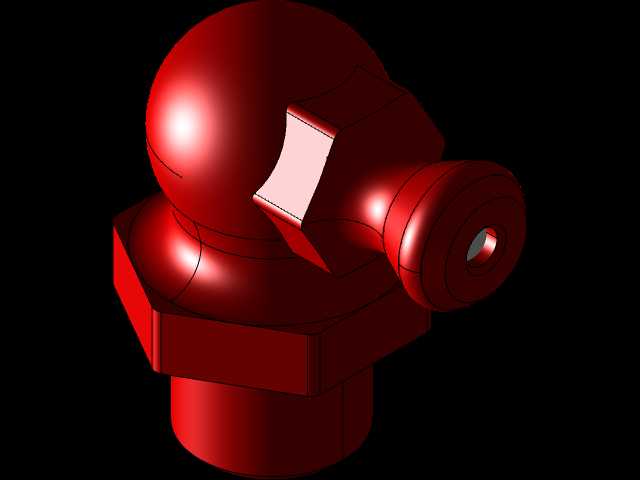

　　从三维建模的角度来看，绘制这类零件的时候需要重点关注几个关键尺寸的配合：螺纹部分的牙型尺寸要符合公制细牙螺纹的标准公差，六角部位的对边、对角尺寸要符合紧固件的标准规范，弯角部位的通道要保证全程贯通，不能出现建模时的壁厚不均或者通道错位的问题，注油端的球头与颈部的过渡要顺滑，避免出现建模的棱角导致后续出工程图或者加工时出现误差。同时要注意不同角度弯角的油嘴，整体的外轮廓尺寸不能超出安装位的空间边界，避免安装后和周边的零部件出现干涉，尤其是在紧凑的设备内部，哪怕是几毫米的尺寸偏差，都可能导致油嘴安装后被周边部件顶住，无法顺利对接注油枪。
