移动式手动液压压力加工设备结构设计

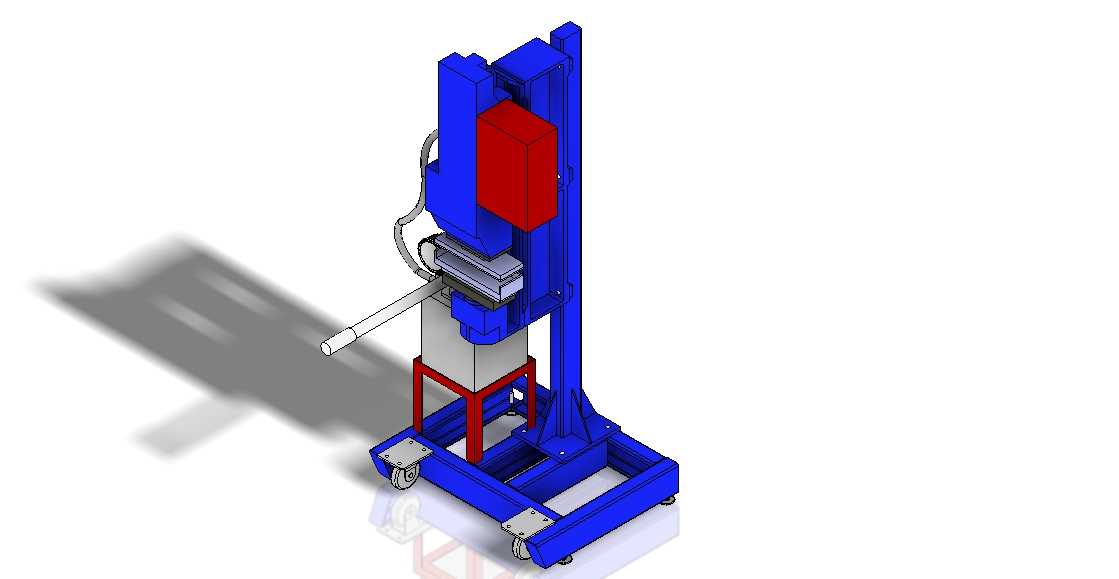

　　这款手动液压压力设备的三维结构设计，核心面向小型加工车间、机修工位、五金制品小批量生产场景打造，区别于大型固定式冲压设备的占地大、能耗高、操作门槛高的特性，整套设备采用可移动脚轮底座设计，无需预埋地脚螺栓固定，可根据车间作业动线灵活推移至对应工位，适配零散压装、小零件冲压、工件校直、轴承压装、过盈配合装配等多类零散作业需求，解决了传统固定压机无法适配多工位流动作业的痛点。从功能特性来看，设备采用手动液压驱动方案，无需外接电源与气源，仅通过操作手动压杆即可完成压力输出，压装行程可根据工件高度灵活调节，机身立式导向结构采用长行程导轨配合，保证压头下行过程中的同轴度，避免压装过程中出现偏载导致的工件损伤或设备变形，

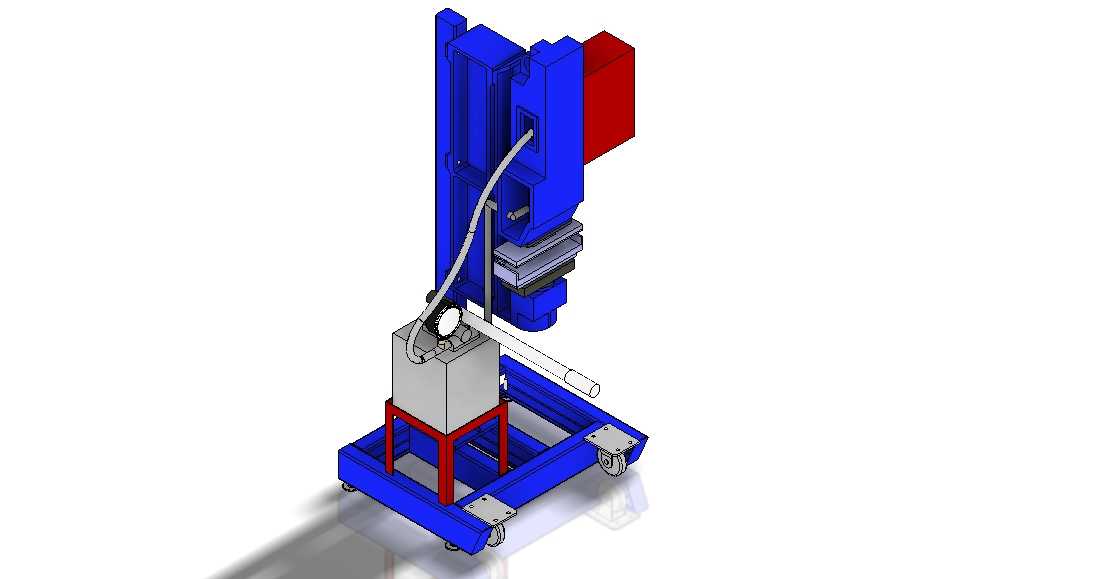

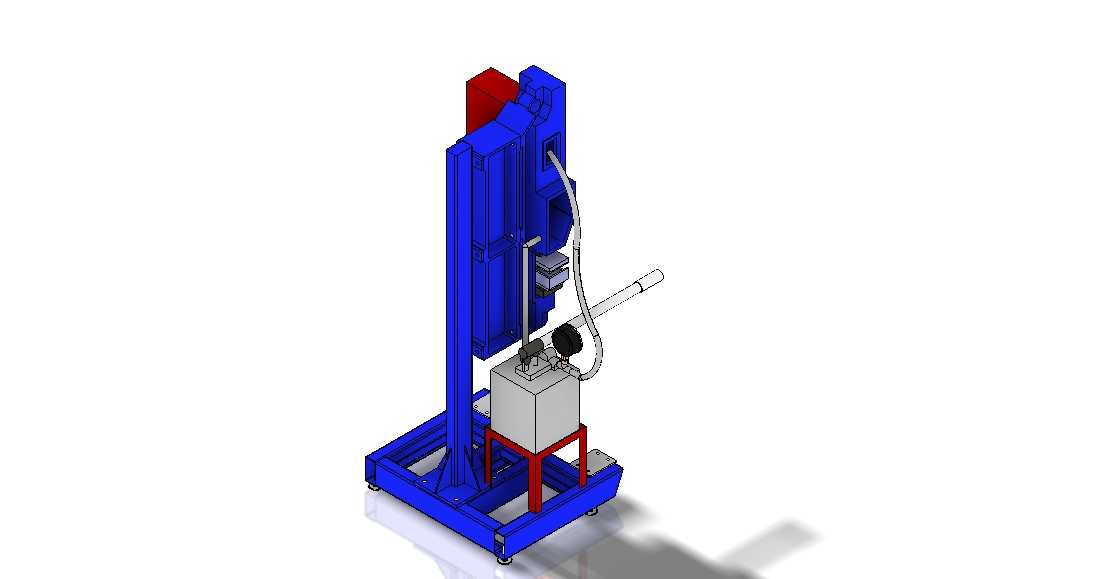

　　压头位置预留了标准工装接口，可根据不同作业需求更换平压头、V型压块、冲压模具头等不同作业端头，适配不同类型的加工需求。设计过程中优先考虑了作业操作的人机工程合理性，手动操作杆的布置高度适配成年操作人员站立作业的发力区间，操作时无需过度弯腰或抬臂，长时间作业也不易产生肌肉疲劳；机身主体的立式立柱采用加厚型材焊接结构，经过受力仿真校核，在额定压力输出工况下，立柱的变形量控制在千分之二以内，保证长期使用的结构刚性，不会因为反复承压出现导向精度下降的问题。底座部分采用框架式焊接结构，底部四个带刹车的万向脚轮，推移时顺滑无卡滞，作业时踩下刹车即可锁定设备位置，避免压装过程中设备移位；底座上方的红色支架为液压动力单元的安装位，将液压油箱、

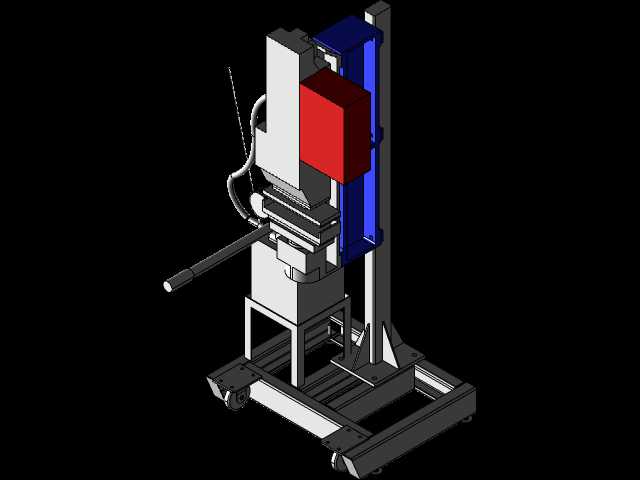

　　柱塞泵核心部件布置在低位，既降低了设备整体重心，提升放置稳定性，也方便后续对液压系统进行维护换油，液压管路采用刚性管加柔性软管的组合布置，走向沿立柱内侧固定，避免操作过程中管路被工件剐蹭破损，同时预留了足够的管路活动余量，适配压头上下全行程移动时的管路位移需求，不会出现管路拉扯、弯折憋压的问题。从安装边界与尺寸适配角度来看，整套设备的占地投影尺寸控制在0.8平方米以内，作业时的操作空间仅需预留1.2米见方的区域即可，对车间场地的适配性极强，不管是独立的机修工位、生产线旁的辅助压装位，还是小型五金作坊的加工位都可以放置；压头的最大开口高度覆盖了常见小型工件的压装尺寸需求，可满足高度300毫米以内的工件压装、校直作业，

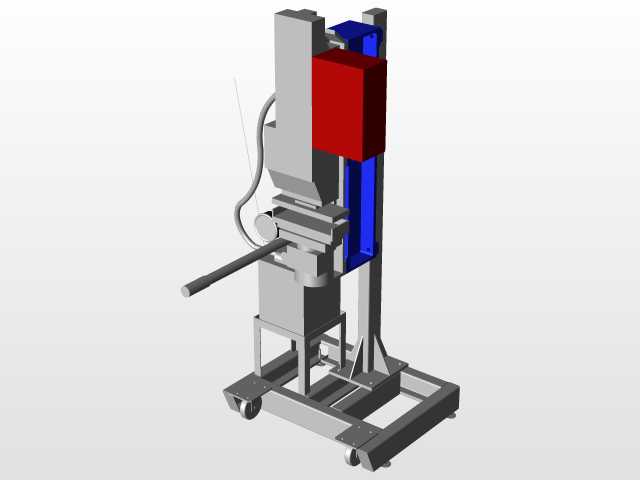

　　压装压力覆盖0到5吨的输出区间，针对小过盈量的轴承装配、薄金属片的冲孔冲形、小型零件的铆接、变形工件的校正作业都可以稳定输出压力，不会出现压力不足导致的作业失效问题。设备的上部后侧布置了液压系统的储油与控制阀组集成块，将溢流阀、泄压阀等控制元件集中布置，既方便压力调节与泄压操作，也减少了分散布置带来的管路泄漏点，泄压操作采用手动旋钮控制，压装完成后缓慢旋开旋钮即可控制压头平稳回程，不会出现突然回落导致的工件弹出或操作安全隐患。整套结构在设计时充分考虑了加工制造的工艺性，所有焊接结构件都预留了机加工装夹基准，焊接完成后可通过一次装夹完成导向面、安装面的精加工，保证各部件的装配精度，降低生产制造的加工难度与成本；所有标准件都采用市面通用规格，后续维护更换时无需定制特殊配件，降低设备的全生命周期使用成本。不同于电动压机的复杂电控系统，这款手动液压压机没有复杂的电路与电控元件，故障率极低，即使在没有供电的野外维修、临时作业场景也可以正常使用，适配的作业场景更加宽泛，不管是工厂车间的固定作业，还是外出维修的流动作业，都可以稳定完成各类压装类加工作业。
