移动式小型空气废水一体化处理装置

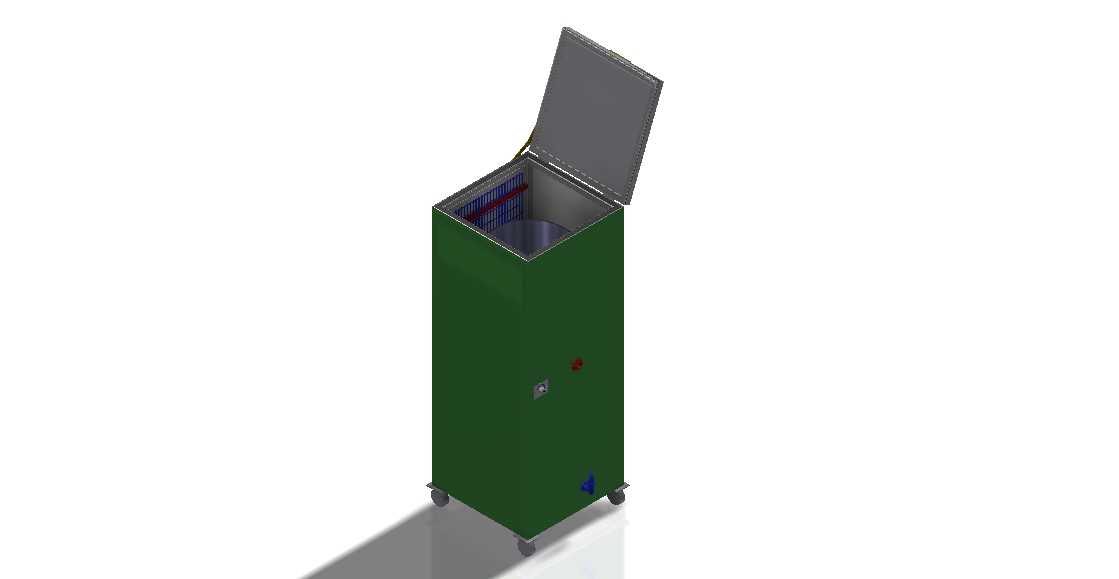

　　这款立式可移动的一体化处理装置，主要面向小型实验室、车间局部工位、临时作业点位的空气与废水协同处理需求，解决固定管网覆盖不到、处理量不大但需要就近处置污染物的场景痛点。整体采用窄长立式柜体结构，底部配置四个万向脚轮，可在平整地面灵活推移，不需要做预埋固定，适配经常需要调整工位布局的作业场景，柜体宽度控制在0.4米左右，深度0.5米，整体高度1.6米，占地面积不足0.3平方米，可直接放置在工位旁、墙角等狭窄空间，不会占用过多作业通道。柜体顶部采用上翻式密封翻盖结构，翻盖与柜体之间设置密封胶条，日常维护或更换内部耗材时可直接向上翻开顶盖，操作时不需要额外预留侧面大尺寸操作空间，关闭后可实现顶部密封，避免设备运行时内部处理介质的气味外溢。

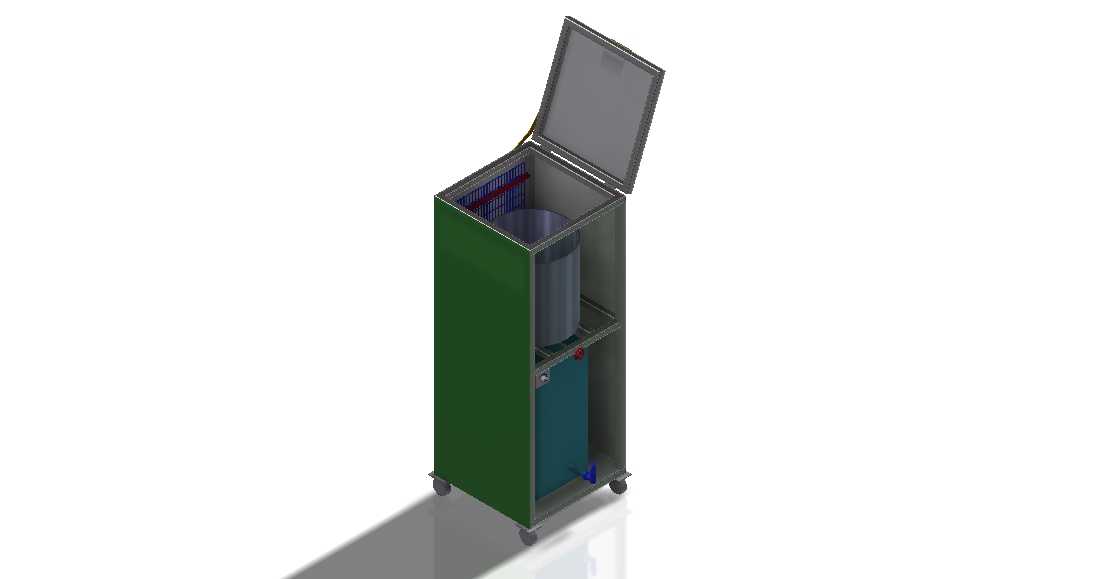

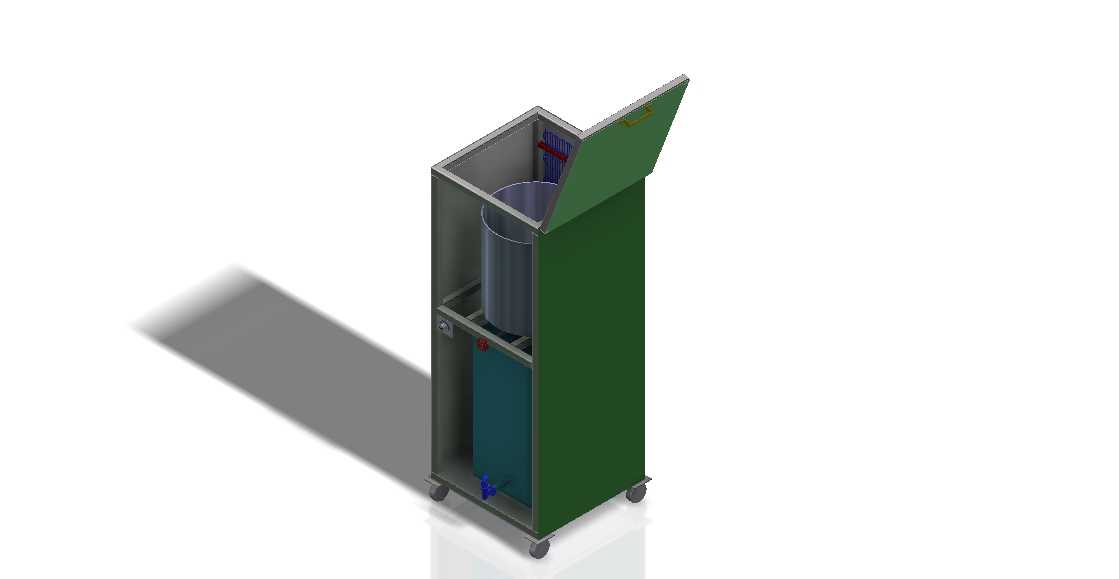

　　柜体内部采用分层布局结构，上层腔体设置空气过滤单元，可对接工位局部排风管路，将作业产生的含尘、含挥发性废气吸入后经过滤层吸附处理后达标排出，中层设置储水与废水预处理腔体，可承接小型实验、清洗作业产生的少量废水，经过内部滤层截留杂质、吸附污染物后暂存或排入就近排水管网，下层设置管路接口与控制阀件，所有管路接头都设置在柜体下部侧面，外接管路时不需要挪动柜体，直接在侧面即可完成管路对接，阀件操作高度距离地面0.3米，符合人体站立操作的舒适高度。柜体侧面采用整板式蒙皮结构，既可以作为内部组件的安装支撑，也能起到隔音防护作用，降低内部风机、水泵运行时的噪音外传，柜体框架采用型材拼接结构，所有内部组件都通过螺栓固定在框架预装的安装孔位上，

　　后期更换滤芯、检修阀件时只需要拆卸对应位置的蒙皮板即可，不需要整体拆解柜体。设计过程中充分考虑了小型点位处理设备的移动灵活性与维护便捷性，没有冗余的外置结构，所有操作部件都做了内藏式处理，推移过程中不会出现突出部件勾挂周边物件的问题，设备整体重心控制在柜体中下部，即使在推移过程中遇到小坡度地面也不会出现倾翻风险。设备的进气接口设置在柜体上部侧面，废水进水接口设置在柜体中部侧面，排气与排水接口设置在下部，管路走向从上到下顺向布置，减少管路弯折带来的阻力损失，内部的过滤组件都采用快拆式结构，更换时不需要工具，手动即可抽出滤筒完成更换，降低日常维护的操作门槛。针对小体量污染物处理的需求，设备没有配置复杂的自控系统，所有操作都通过侧面的手动阀与开关完成，运行状态直观，故障点少，适合非专业运维人员的日常使用，柜体底部的脚轮配置了锁止结构，推移到指定位置后踩下锁止踏板即可固定设备位置，避免运行过程中设备移位。
