船用四叶曲面螺旋桨结构设计

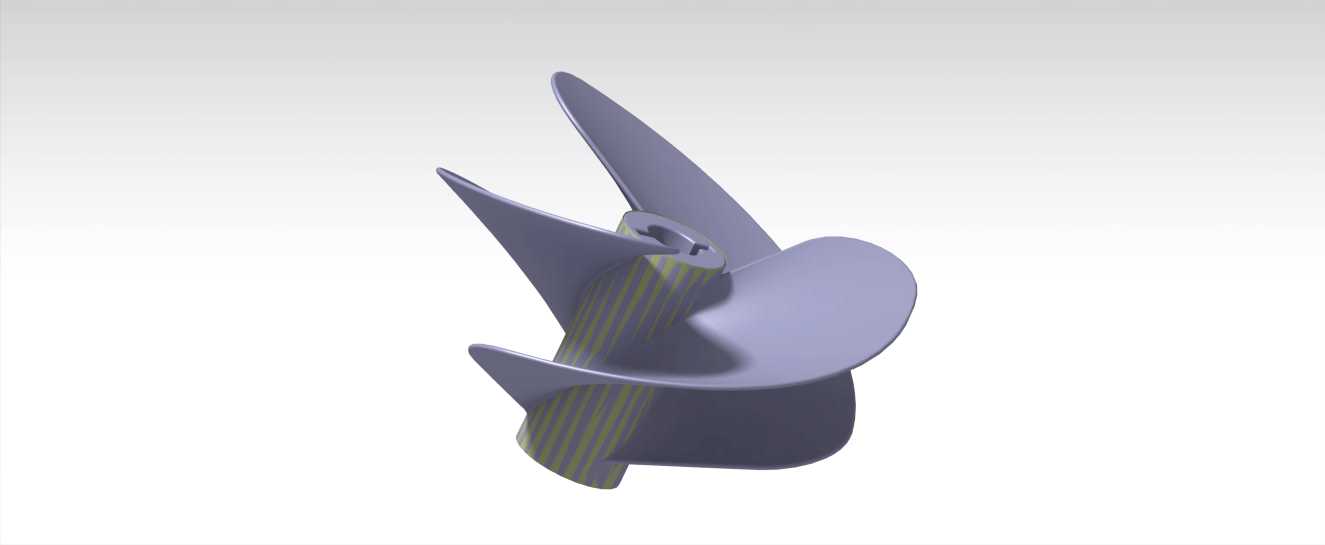

　　做船舶推进系统结构设计的工程师都清楚，螺旋桨是整船动力输出链路里直接和水体作用的核心部件，它的曲面精度、叶片分布、轮毂匹配度，直接决定了主机输出功率的转化效率，也影响着航行过程中的振动水平与噪音表现。这次的螺旋桨结构采用四叶非对称曲面布局，和常规三叶桨相比，四片叶片在相同转速下能获得更均匀的推力输出，单叶承受的水流冲击载荷更低，尤其适配中低速内河货运船舶、小型作业艇的推进需求，在重载工况下不容易出现叶片应力集中导致的形变或断裂问题。

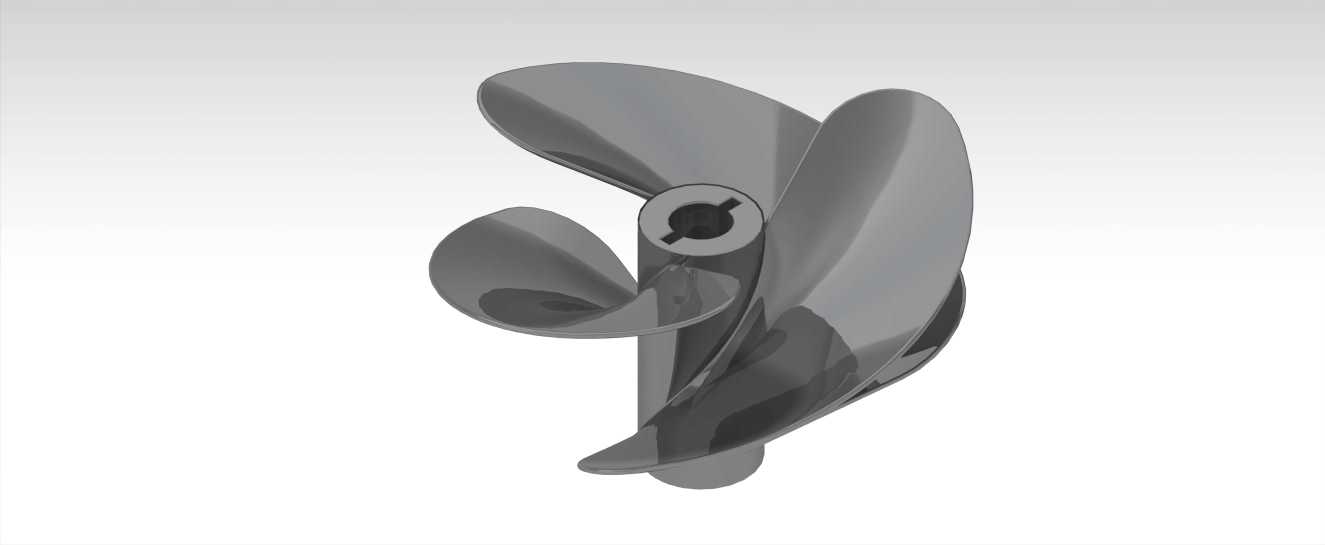

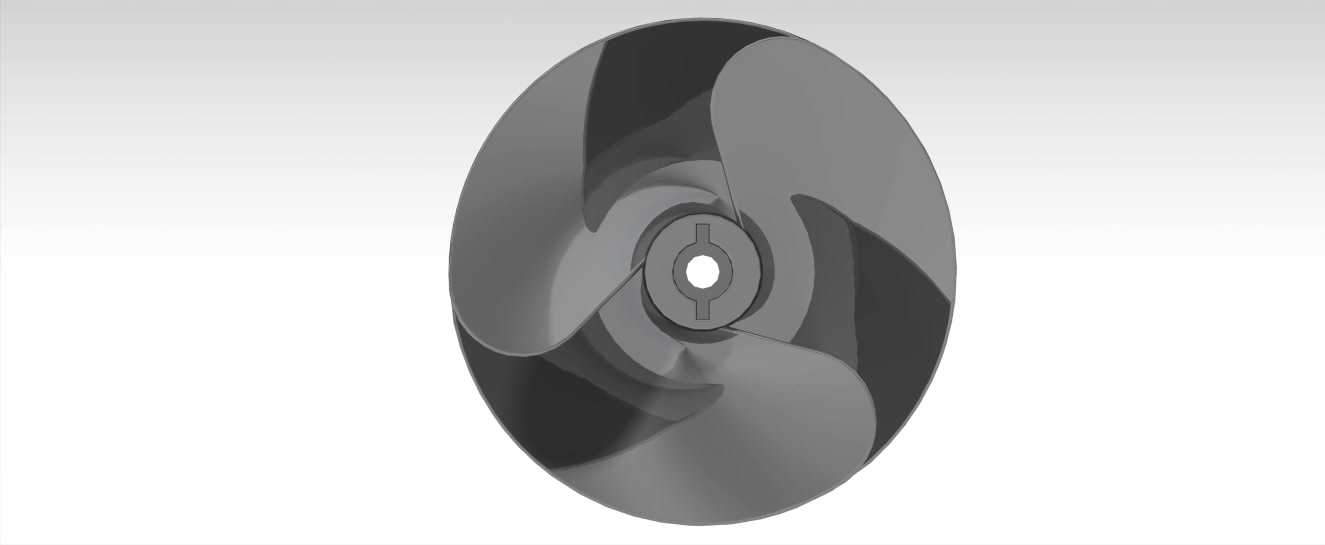

　　从实际安装边界来看，这个螺旋桨的轮毂采用中心带键槽的通孔设计，键槽的尺寸公差严格匹配船舶尾轴的标准安装规格，装配时不需要额外做二次修配，就能实现和传动轴的周向固定，传递额定扭矩时不会出现相对打滑。轮毂外壁和叶片根部做了大圆角过渡处理，这个细节是很多新手建模时容易忽略的点——如果根部直角过渡，在长期交变水流载荷作用下，应力集中系数会提升30%以上，很容易在根部萌生疲劳裂纹，大圆角过渡能把水流的分流作用和结构应力分散效果结合起来，既减少了根部的紊流产生，也提升了整体结构强度。

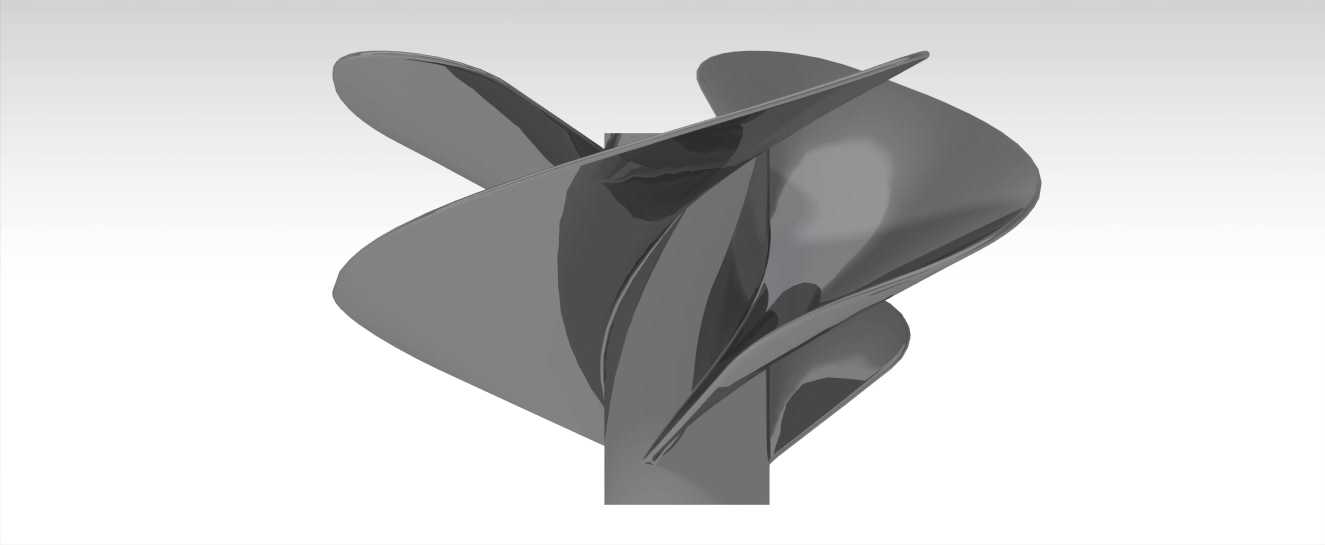

　　叶片的曲面设计是整个结构的核心，每一片叶片的导边、随边都做了不同厚度的渐变处理：导边也就是迎向水流的一侧做了薄边圆弧处理，能减少切入水体时的阻力，随边也就是水流离开的一侧厚度略厚，能保证叶片尾缘的结构刚度，避免高速转动时出现尾缘颤振。叶片的螺距从根部到梢部做了非线性渐变，根部区域螺距更小，适配轮毂附近较低的线速度，梢部螺距更大，匹配外圈更高的线速度，让整个叶片面的水流推力分布更均匀，不会出现局部载荷过载的情况。实际应用中，这种螺距设计能有效减少空泡现象的产生，尤其是在船舶重载启动、急流工况下航行时，能避免空泡剥蚀对叶片表面的损伤，延长螺旋桨的实际使用寿命。

　　从安装适配的角度来说，这个螺旋桨的轴向定位靠轮毂端面的止口结构实现，装配时尾轴穿过中心通孔后，端面止口和轴上的定位台阶贴合，再通过锁紧螺母固定，就能保证螺旋桨的轴向位置精度，转动时不会出现轴向窜动。叶片的最大回转直径控制在适配中小型船舶尾轴安装空间的范围内，安装时不需要额外切割船体尾部的导流结构，和常规尾轴架的安装空间完全匹配，替换同规格旧桨时不需要改动周边的附属结构，能直接换装使用。

　　在实际工况验证的维度上，这种四叶结构的螺旋桨在浅水环境航行时，比同直径的三叶桨有更好的抗杂物缠绕性能，叶片之间的流道更宽，水中的杂草、小型漂浮物不容易卡在叶片之间，减少了航行过程中清理缠绕物的频次，很适合内河、湖泊等水域作业的船舶使用。另外叶片表面的曲面连续性做了严格控制，建模时曲面G2连续，加工出来的桨叶表面顺滑度高，水流经过时不会因为表面凹凸产生额外的紊流，能进一步提升推进效率，降低同等航速下的主机油耗。

　　很多刚接触船舶部件设计的工程师会觉得螺旋桨就是几个扭曲叶片拼在轮毂上，实际上从结构设计的角度，每一个曲面参数、每一处过渡圆角、键槽的位置深度，都要结合实际航行的载荷情况、安装空间、匹配的主机功率来确定。比如这个螺旋桨的叶片后倾角做了5度的倾斜设计，一方面是在回转直径不变的情况下，增大叶片的有效作用面积，另一方面也能让叶片上附着的水流更快脱离，减少附面层水流带来的阻力损失，同时倾斜的叶片在碰到水下小型硬物时，能有一定的避让缓冲空间，降低叶片直接撞击断裂的风险。

　　从结构强度校核的角度，叶片根部的截面厚度是按照额定转速下的最大离心载荷、水流冲击载荷叠加计算的，保证在1.2倍额定转速的过载工况下，根部的最大应力低于材料的许用应力值，不会出现塑性变形。轮毂的中心通孔壁厚也做了优化，在保证键槽挤压强度足够的前提下，尽可能减轻整体重量，减少尾轴的转动惯量，让主机换挡、加减转速时的响应更灵敏，不会因为桨体过重导致尾轴轴承承受额外的径向载荷。
