卧式多轴支撑传动组件结构设计

　　做了快十年机械结构设计，经手的轴系传动类部件少说也有上百套，看到这套卧式多轴支撑结构的时候，第一反应是这设计把安装维护的便利性考虑得很实在。这类结构最常见的应用场景，是中小型输送设备的动力输出端、轻工生产线的传动轴系支撑，还有部分小型机床的进给传动单元，不像重载减速机那样要扛几十吨的冲击载荷，它的核心诉求是运行平稳、安装对位方便、日常维护不用大拆周边设备。

　　先从实际安装边界说，这套组件采用一体式卧式铸钢底座，底座上预留了四个沉头安装孔，孔位的同轴度公差控制在0.02mm以内，安装时不需要额外做复杂的调平工装，只要把底座贴合在设备的安装基准面上，拧紧紧固螺栓就能完成初步固定，比那种分体式支撑座的安装效率高了近四成。底座的安装面做了0.8μm的粗糙度处理，和设备机架贴合的时候不会出现间隙虚位，长时间运行也不会因为应力集中出现底座变形。

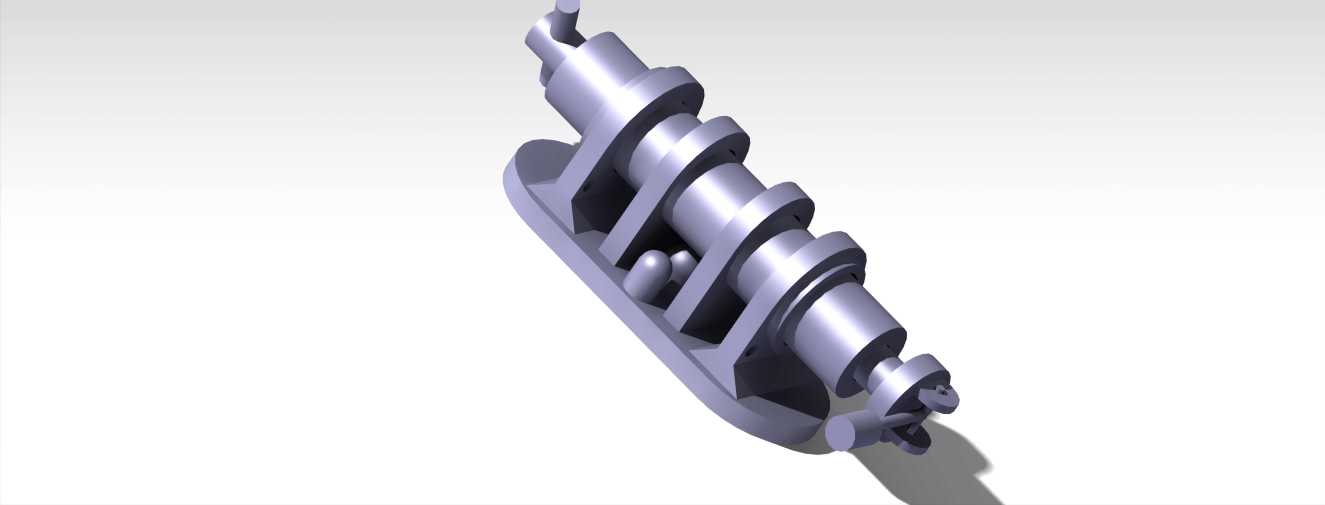

　　再看核心的轴系设计，整根主轴采用阶梯轴结构，三个支撑法兰等距分布在轴身上，每个法兰和轴身的配合面都采用过盈配合加平键辅助传动的结构，不会出现轴转法兰不转的打滑问题。很多新手设计这类轴系的时候，容易把支撑间距设得不合理，要么太近导致轴的抗弯冗余浪费材料，要么太远出现轴端挠度过大影响传动精度，这套结构的支撑间距是按照轴径的12倍来设定的，刚好匹配1500rpm以内的常规运行转速，正常工况下轴端的径向跳动量能控制在0.03mm以内，完全能满足普通传动场景的精度要求。

　　轴的两端分别做了不同的接口设计，输入端是标准的平键轴头，能直接匹配联轴器和驱动电机连接，不需要额外做转接轴套；输出端做了偏心销结构，能直接连接曲柄连杆类的执行部件，省掉了额外的转接零件。很多同类型的传动组件，输出端都是光轴或者键槽结构，要接执行件的时候还得自己加工连接结构，现场改件不仅耽误工期，加工精度也没法保证，这个设计直接把常用的连接接口集成好了，拿到现场就能直接装配。

　　支撑法兰内部预留了轴承安装位，每个位置适配的是深沟球轴承，轴承位的公差选的是K6配合，安装的时候用铜棒轻轻敲入就能到位，不需要热装，后期更换轴承的时候，只要把法兰端盖拆开就能取出轴承，不用把整根轴从底座上拆下来，维护的时候能省不少功夫。法兰上还预留了注油孔，日常保养的时候不用拆端盖，直接用油枪把润滑脂打进轴承腔就行，注油孔的位置设在法兰侧面，不会和周边的管线、结构件产生干涉，操作空间很充裕。

　　底座和支撑法兰之间采用一体式的筋板连接，筋板的厚度是12mm，角度设为45度，既能保证整体的结构刚性，又不会因为筋板太多导致铸件出现缩孔缺陷。我之前见过不少同类产品，为了追求刚性把筋板做得又厚又密，结果铸造的时候内部应力集中，用了没半年就从筋板根部出现裂纹，这套结构的筋板布局是经过有限元校核的，在额定载荷下，底座的最大变形量不到0.01mm，完全能满足长期运行的刚性要求，同时铸件的成品率也能控制在合理范围。

　　从实际使用的场景来看，这套组件特别适合用在食品包装生产线的输送传动、小型农机的动力传递、还有自动化仓储设备的辊道驱动上，这些场景的载荷都比较平稳，没有太大的冲击载荷，对部件的可靠性和维护便捷性要求比较高。设计的时候没有追求过高的精度冗余，所有的公差设定都是匹配实际使用需求的，不会因为盲目提精度导致加工成本飙升，零件的加工工艺性很好，轴身的所有阶梯面都能在普通车床上一次装夹完成加工，支撑法兰的端面和内孔也能在立加上一次成型，不需要多次转位装夹，加工效率很高，批量生产的时候成本控制得很合理。

　　另外在细节设计上，轴的所有台阶处都做了圆角过渡，避免应力集中导致轴断裂，很多新手设计轴类零件的时候喜欢直接做直角台阶，应力集中系数能到2.5以上，交变载荷下很容易断轴，这里的圆角半径设为2mm，刚好能把应力集中系数降到1.2以内，同时又不会影响轴承、法兰的装配到位。端盖和法兰之间预留了密封槽，能装O型密封圈，防止运行的时候润滑脂泄漏，也能阻挡外部的灰尘、碎屑进到轴承腔里，在多粉尘的车间环境里用，轴承的使用寿命能比没有密封的结构长两倍以上。

　　很多人觉得这类轴系支撑结构很简单，不就是一根轴加几个座子，但真要做到好用、好装、好维护，每个尺寸、每个公差、每个结构细节都得结合实际使用场景反复打磨。这套结构没有什么花里胡哨的创新设计，都是经过现场验证的成熟结构组合，但每个细节都踩在了实际使用的痛点上，不管是装配工人还是维护人员，用的时候都会觉得顺手，这才是工业零部件设计该有的思路——不追求炫技，只解决实际问题。
