涵道式轮状导流叶轮结构设计

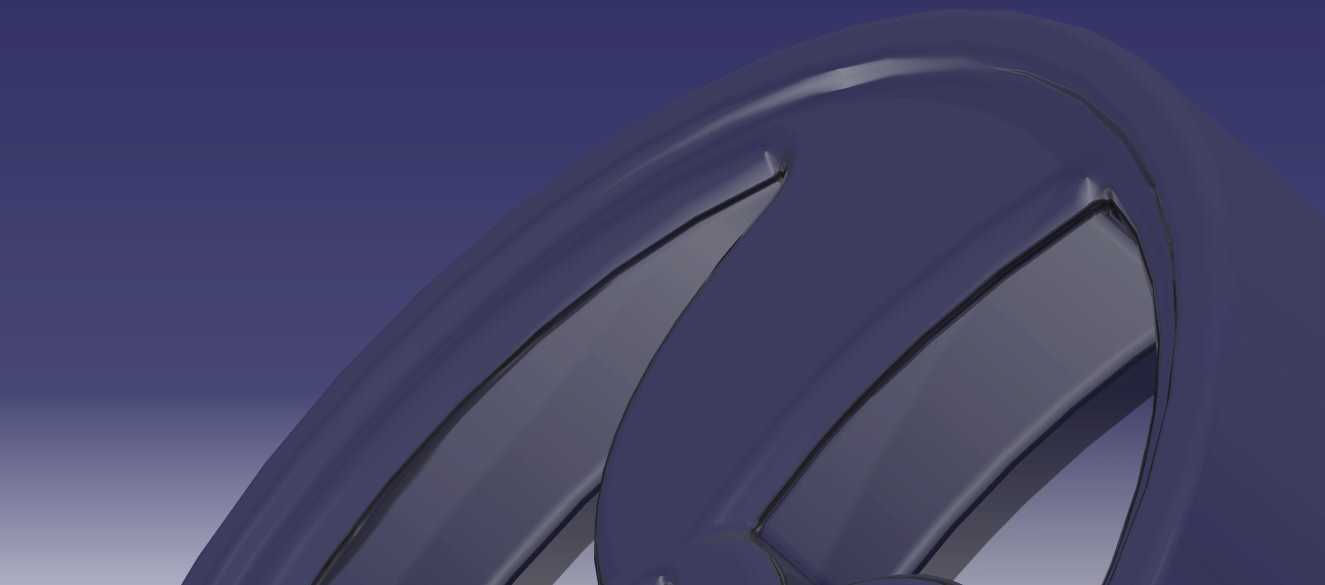

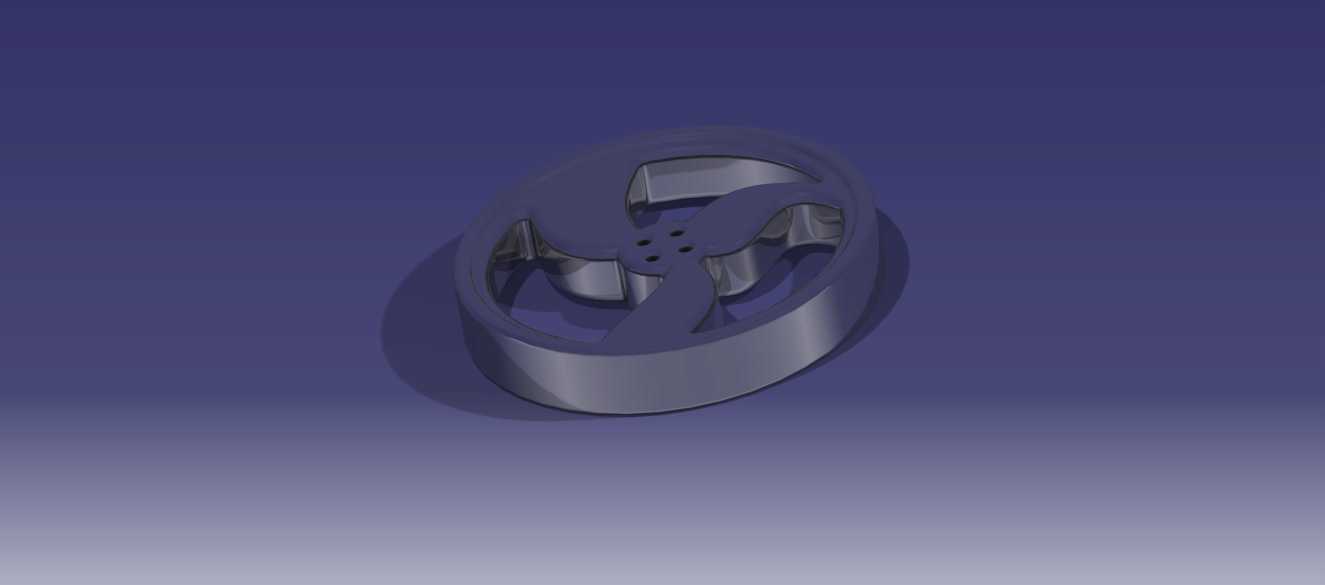

　　该构件属于流体输送与动力传导类的轮式功能部件，日常可适配在小型涵道动力装置、通风导流组件、轮式流体扰动设备中，承担流体导向、动能传递、流场梳理的核心作用。在小型涵道风机的应用场景里，该构件安装在涵道壳体的内部流道中，外圈的环形边框与涵道内壁保持均匀的装配间隙，既可以约束内部叶片的径向摆动，也能减少流道边缘的紊流产生，让进入涵道的气流沿着叶片曲面平顺导向出口端，降低气流在轮缘位置的涡流损耗。从实际使用的工况来看，这类轮状导流构件不需要承担过大的轴向载荷，主要承受流体经过叶片时产生的周向剪切力与径向压力，因此在结构设计时，外圈环形边框的厚度设置为整体径向尺寸的十二分之一，既保证边框的结构刚性，避免高速转动时出现轮缘形变，

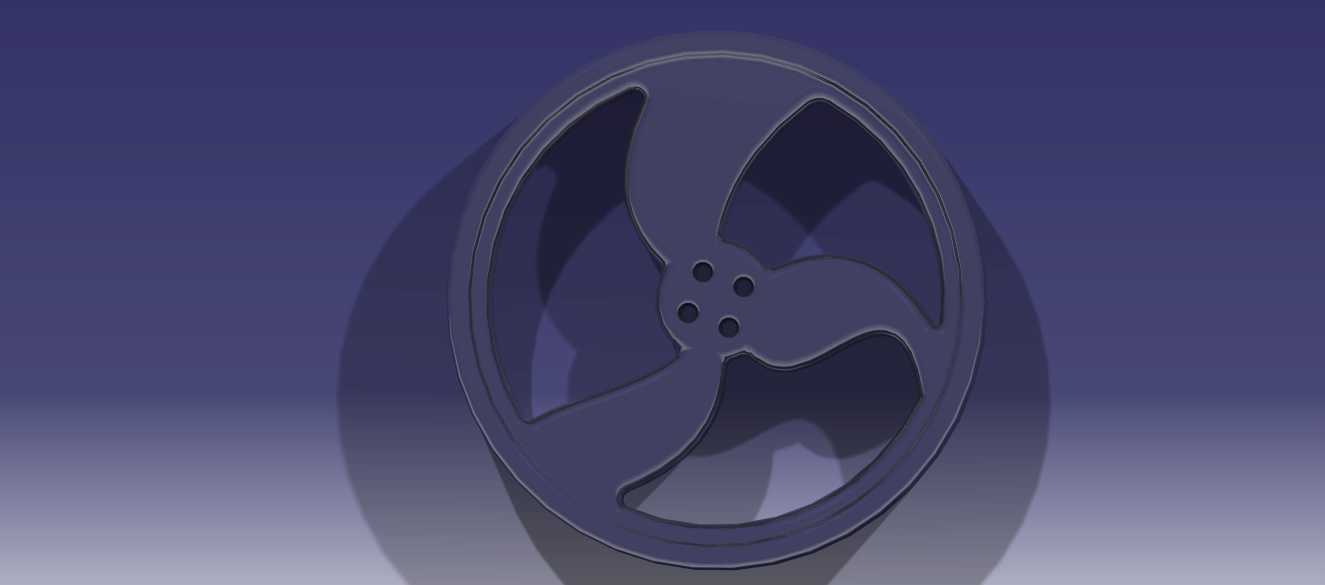

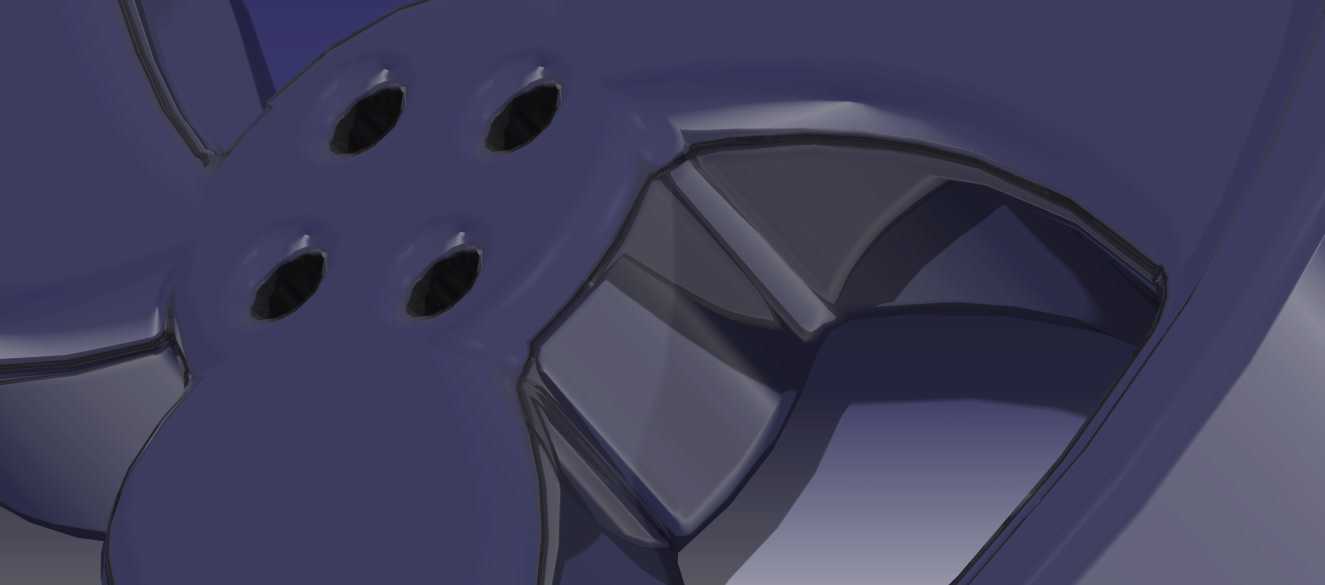

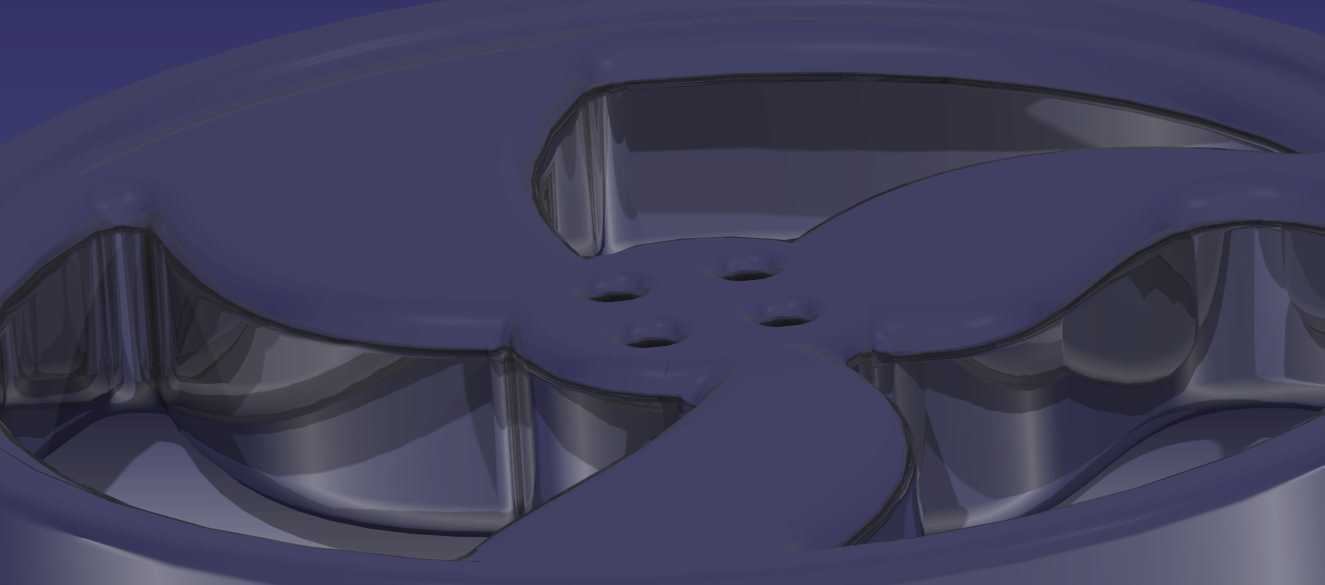

　　也不会因为边框过厚占用过多流道通流面积，影响流体的通过效率。叶片部分采用三叶片均布的布局方案，三个叶片沿着中心轮毂周向120度均匀排布，每个叶片的曲面从轮毂位置向外圈边框平滑过渡，叶片的翼型截面根据流场的流速分布做了变角度设计，靠近轮毂位置的叶片安装角更大，适配轮毂附近较低的线速度，靠近外圈边框位置的叶片安装角逐步收小，匹配轮缘位置更高的线速度，让整个流道截面的流体导出速度保持均匀，避免局部流速差产生的紊流噪音。中心轮毂位置设置了四个均匀排布的安装孔，用于和动力输出轴的连接法兰做固定，安装孔的中心距按照通用小型动力轴的连接尺寸做适配，孔位周边做了局部加厚处理，避免螺栓锁紧时出现轮毂位置的应力集中，

　　同时轮毂的轴向长度略大于叶片的轴向宽度，让装配时的定位面完全贴合动力法兰，减少转动时的轴向窜动。在安装边界的设计上，该构件的外圈直径与适配涵道的内径保持H7/h6的间隙配合公差，装配后外圈与涵道壁的间隙控制在0.2毫米以内，既保证构件转动时不会与涵道内壁发生刮擦，也能减少间隙处的流体泄漏，提升整体的流体输送效率。构件的轴向总宽度控制在外圈直径的四分之一，安装时不需要额外预留过多的轴向空间，可直接嵌入涵道壳体的定位卡槽内，配合端面的压圈即可完成轴向固定，装配工序简单，后期维护拆卸也较为便捷。从结构强度的角度考量，叶片与外圈边框、中心轮毂的连接位置都做了圆角过渡处理，圆角半径根据连接处的壁厚做匹配，避免直角位置产生的应力集中，

　　在长时间承受流体交变载荷的工况下，减少连接位置出现疲劳裂纹的概率。叶片的壁厚从根部到梢部做了均匀的减薄设计，根部壁厚更大，承担主要的载荷传导，梢部壁厚适当减小，降低构件整体的转动惯量，让动力启动时的响应速度更快，同时也减少了不必要的材料消耗。在流场适配的设计细节上，叶片的进风侧边缘做了小圆角修型，避免流体进入叶片通道时产生边缘分离，出风侧的边缘做了轻微的切角处理，让流体离开叶片时的尾迹更小，降低尾流紊流对后续流道的影响。这类构件除了在小型涵道动力装置中使用，也可适配在管道通风的导流段、小型轮式搅拌装置中，根据不同的使用场景调整叶片的曲面角度与安装孔位尺寸，即可满足不同流速、不同流体介质的使用需求。在建模过程中，优先保证叶片曲面的光顺连续性，避免曲面出现褶皱、拐点，确保流体经过叶片表面时不会出现局部的流场突变，同时所有的装配配合面都做了公差匹配设计，确保加工后的构件可以直接完成装配，不需要二次修配。
