多轮式重载定向基轮结构设计

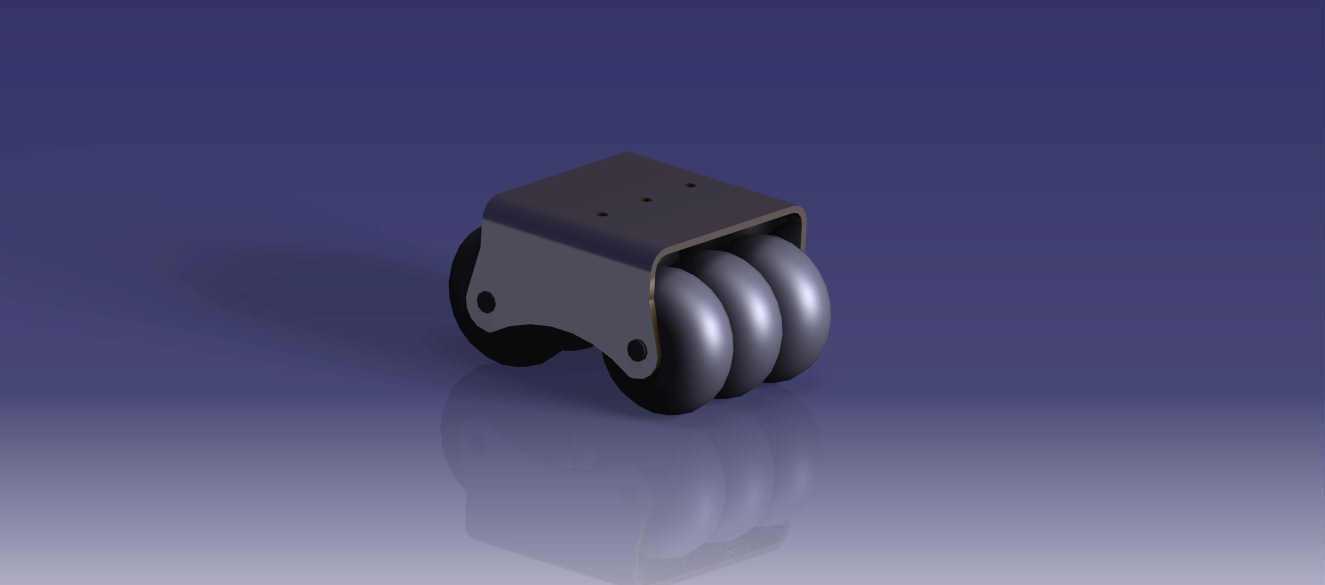

　　在车间物料周转、重型工装台移位、仓储货架移动这类需要频繁变换设备工位的场景里，普通单轮脚轮往往会遇到轮面压强过大压损环氧地坪、过细小缝隙卡滞、重载下转动阻力陡增的问题，这款多轮并列的定向基轮，就是针对这类工况做的定向行走支撑结构。从结构布局来看，这款轮组采用三轮并列排布在同一轮架内腔的设计，单轮采用圆弧外轮廓，三个轮的外圆共同形成连续的滚动接触面，相比同宽度的单轮结构，这种多轮设计能把上部承载的载荷分散到三个独立的轮体上，单轮承受的径向载荷降低三分之二左右，同时轮体和地面的接触区域被拆分，滚动过程中遇到地面的细小焊缝、地坪伸缩缝、小颗粒杂物时，不会像单轮那样直接被卡停，相邻轮体可以依次碾过障碍，大幅降低行走过程中的颠簸感。

　　轮架部分采用折弯成型的金属支架，上部是带安装孔的平板结构，安装孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出安装面影响轮组和设备底部的贴合度，安装面的平面度公差控制在0.2mm以内，保证承载时受力均匀，不会出现单侧轮过载的情况。支架两侧的支撑板做了外翻边加强处理，在轮轴安装位置做了局部加厚，避免重载下支架变形导致轮轴卡滞，轮轴采用贯穿式设计，三个轮体通过轴套间隔排布在轮轴上，每个轮体都可以独立转动，在转向时（搭配转向支架使用场景下）不同轮体可以根据转弯半径差实现差速转动，减少轮面和地面的滑动摩擦，降低转向阻力的同时也减少轮面的异常磨损。从安装边界来看，这款轮组的安装孔距适配市面上主流的重型脚轮安装尺寸，

　　不需要对现有设备底部的安装板做二次打孔改造就能直接替换，轮组整体的安装高度比同承载等级的单轮聚氨酯脚轮低15mm左右，对于设备底部安装空间有限、需要压低整机重心的场景非常友好，比如重型工具柜、自动化设备的移动底座、生产线旁的移动料架，更低的安装高度意味着设备重心更低，移动过程中侧翻风险更小。在实际使用场景中，这款定向基轮适合搭配同规格的转向轮组成整套行走系统，定向轮安装在设备的固定行进侧，转向轮安装在操作侧，既可以保证长距离直行时的行走直线度，不会出现普通全转向轮组容易走偏的问题，又能通过转向轮实现灵活的工位调整。轮体材料采用高硬度耐磨尼龙配方，相比橡胶轮，尼龙轮的滚动阻力更小，在硬质环氧地坪、水泥地面上推行时更省力，

　　同时尼龙材料本身耐油污、耐切削液腐蚀，在机加工车间、焊接车间这类地面有油污、焊渣的场景里使用，不会像橡胶轮那样被油污腐蚀发胀、被焊渣烫出凹坑，使用寿命能提升三倍以上。设计过程中特意把轮架的内腔做了圆弧过渡，没有容易积灰的直角死角，日常清理时只需要用压缩空气吹扫就能把内腔的铁屑、灰尘清理干净，不会因为杂物堆积在轮体和支架的间隙里导致轮体卡滞。轮体之间的间隙控制在2mm，既保证轮体独立转动时不会互相摩擦，又能避免较大的杂物卡进轮缝里，在有细小切削颗粒的车间环境里使用时，颗粒会随着轮体转动从间隙里掉出，不会卡在轮缝里硌伤轮面。另外支架的表面采用喷塑处理，涂层厚度在80μm左右，耐盐雾性能可以满足常规车间的潮湿环境使用需求，不会因为短期接触水渍就出现锈层脱落的问题。轮轴两端采用卡簧限位结构，相比螺栓锁紧的结构，卡簧限位不会因为长期震动出现松脱，日常维护时只需要定期在轮轴位置加注少量润滑脂，就能保证轮体长期转动顺畅，不需要频繁拆解维护。
