机床用带安装孔位直线导向滑座结构

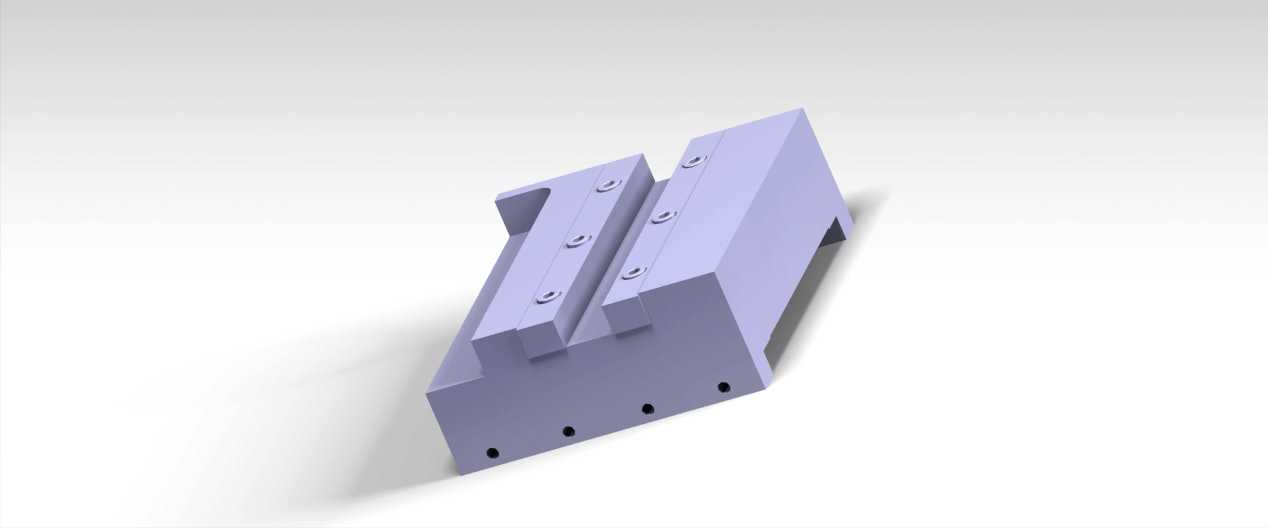

　　在常规金属切削机床的进给单元布局里，这类带多组安装孔的块状构件，主要承担滑动副的承载与导向基准作用，区别于标准线性导轨的成套滑块，该类构件多为设备定制化适配的一体式支撑结构，多用于非标的专用机床改造、工装夹具的滑台搭建场景，比如小型专机的工位进给滑座、工装夹具的可调定位基座，不需要适配标准导轨的安装尺寸，可直接根据设备的实际行程、负载需求做一体化结构设计，减少装配环节的拼接累积误差。从结构细节来看，构件主体采用一体式方块铣削成型，顶面设置两组平行的凸起导向棱边，棱边上均匀分布沉头安装孔，用于固定滑动配合的导轨条或者被驱动的工装载板，沉孔设计可保证安装螺栓完全沉入构件内部，不会突出表面干涉滑动行程，避免运动过程中出现剐蹭卡滞。

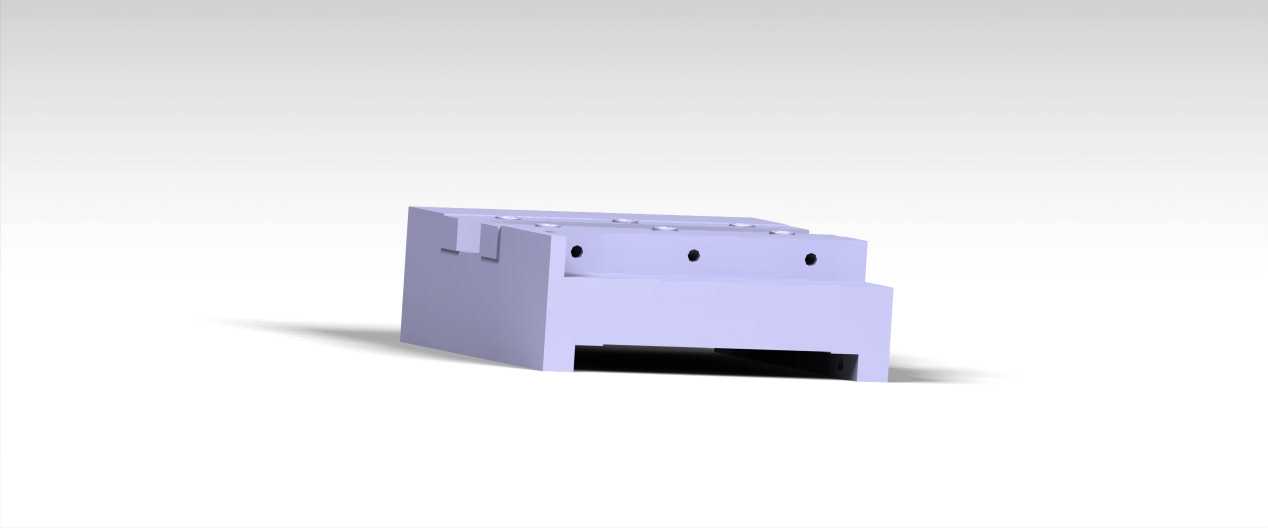

　　构件侧面的垂直方向同样预留了多组等距分布的通孔，用于连接驱动端的连接块，比如丝杠螺母座、气缸推杆的连接法兰，孔位的等距排布可适配不同行程下的驱动件安装位置，不需要二次打孔加工，降低现场改造的加工难度。底部的平面为安装基准面，加工时要求平面度控制在0.02mm以内，保证安装到设备台面上后不会出现倾斜，导向棱边的平行度公差需要控制在0.015mm/100mm范围内，避免滑动过程中出现憋劲、爬行的问题，影响进给精度。设计这类构件时，首先要确认实际工况的负载大小，如果是承载较重的工装夹具，需要适当加大主体的壁厚，避免受力后出现形变，导向棱边的高度要根据配合的滑动副宽度确定，保证滑动接触面积足够，降低单位面积的压强，减少长期运行后的磨损量。

　　安装边界方面，构件的整体宽度要适配安装台面的T型槽间距，底部的固定孔位需要和台面槽位对齐，方便使用T型螺栓直接固定，不需要额外加工转接板；构件的总长度要比实际有效行程长出至少1.5倍的滑块长度，预留足够的极限位置缓冲空间，避免运动到行程端点时滑块脱出导向棱边。在实际应用中，这类构件也常被用于自动化检测设备的载具滑动基座，相比标准导轨组件，一体式结构的抗侧向冲击能力更强，在有切削碎屑、少量切削液飞溅的工况下，平整的表面更容易清理，不会像标准导轨那样容易在滚道位置积存碎屑导致卡滞。设计时还需要考虑构件的材料选择，常规工况下选用45号钢做调质处理即可，硬度达到HB220-250，兼顾强度和加工性能，导向棱边的表面可以做高频淬火处理，

　　硬度提升到HRC45-50，提高表面耐磨性能，延长构件的使用寿命；如果是用于有腐蚀性介质的工况，也可以选用铝合金材料做硬质阳极氧化处理，减轻整体重量的同时提升防腐蚀能力。构件上的所有安装孔位都需要做倒角处理，去除加工毛刺，避免装配时螺栓无法顺利拧入，也防止安装过程中毛刺脱落掉入滑动配合面造成划伤。在三维建模过程中，需要重点标注导向棱边的平行度、安装基准面的平面度、各安装孔的位置度公差，这些形位公差直接影响最终的装配精度和运行顺畅度，建模时还要预留0.2-0.3mm的加工余量给后续的磨削工序，保证精加工后尺寸符合设计要求。
