车用U型支架式冲击缓冲连接构件

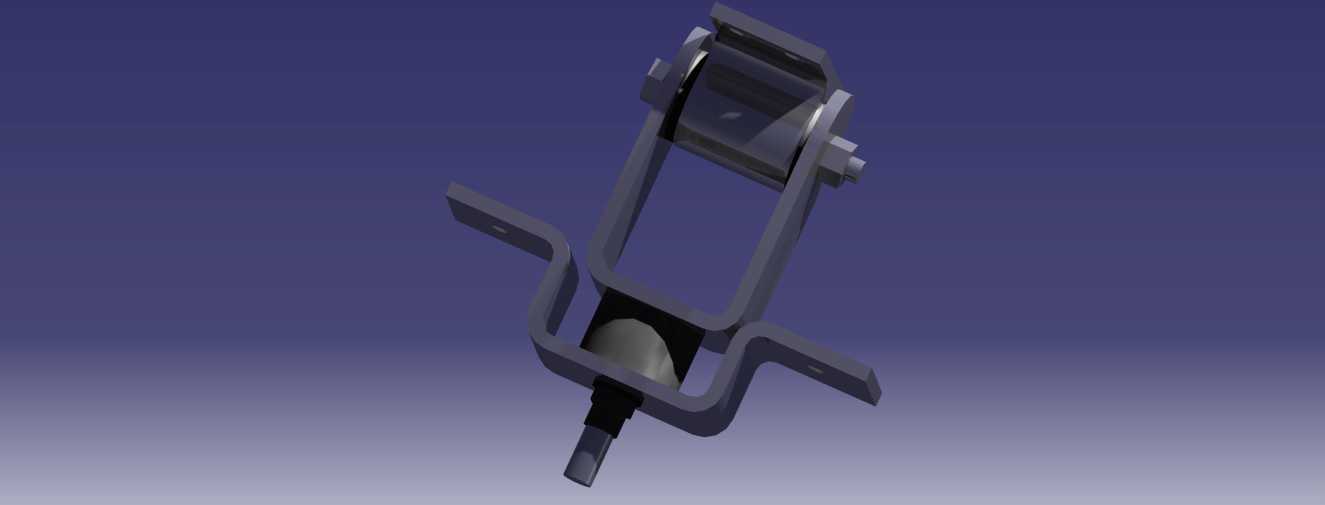

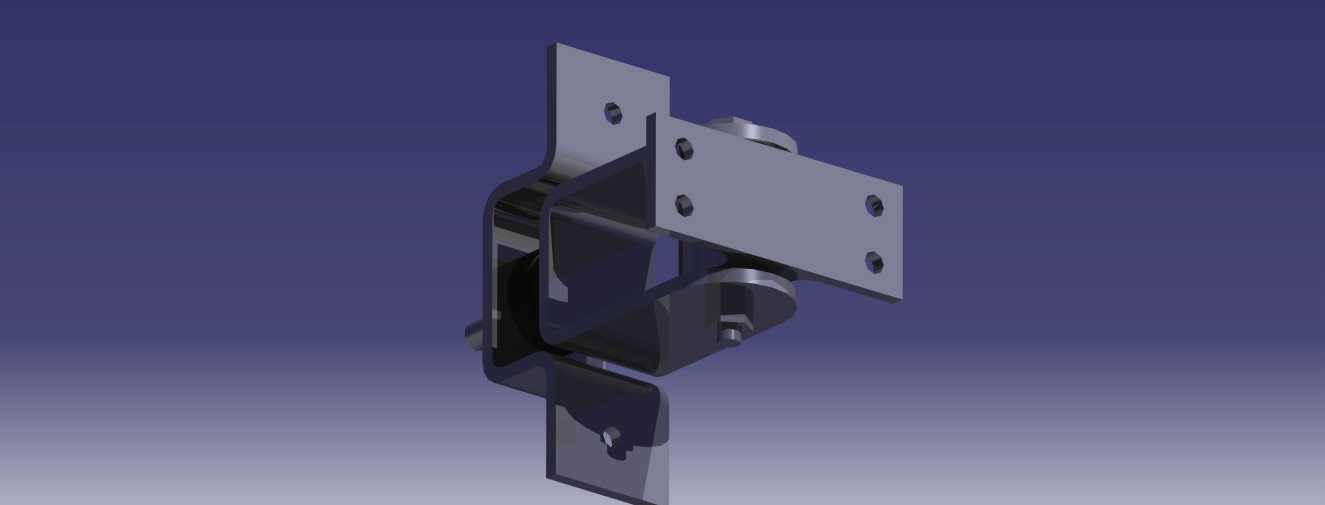

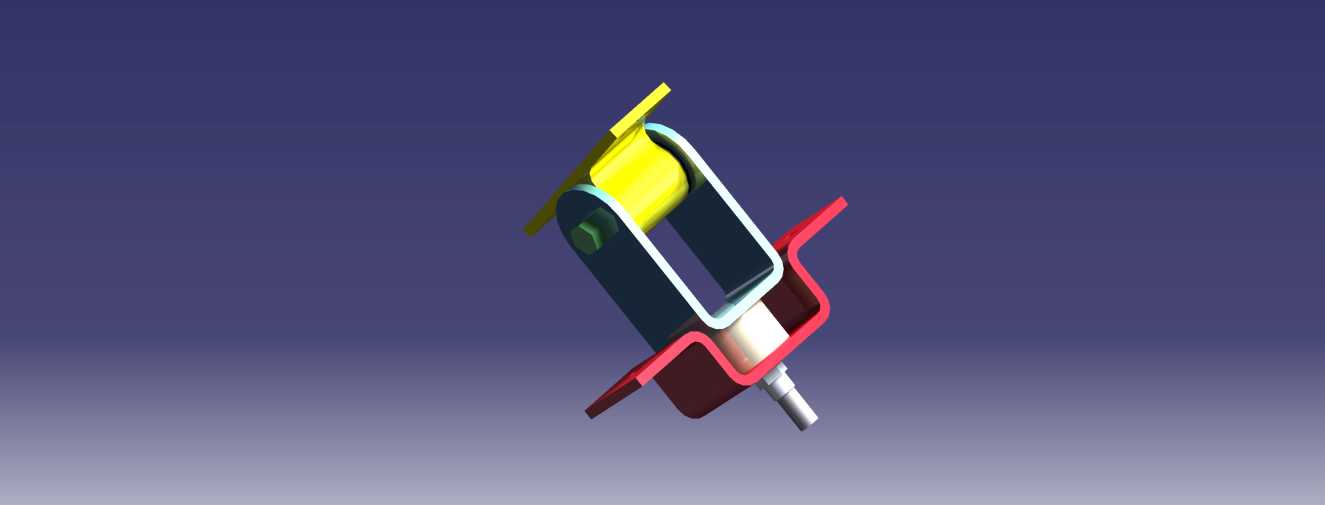

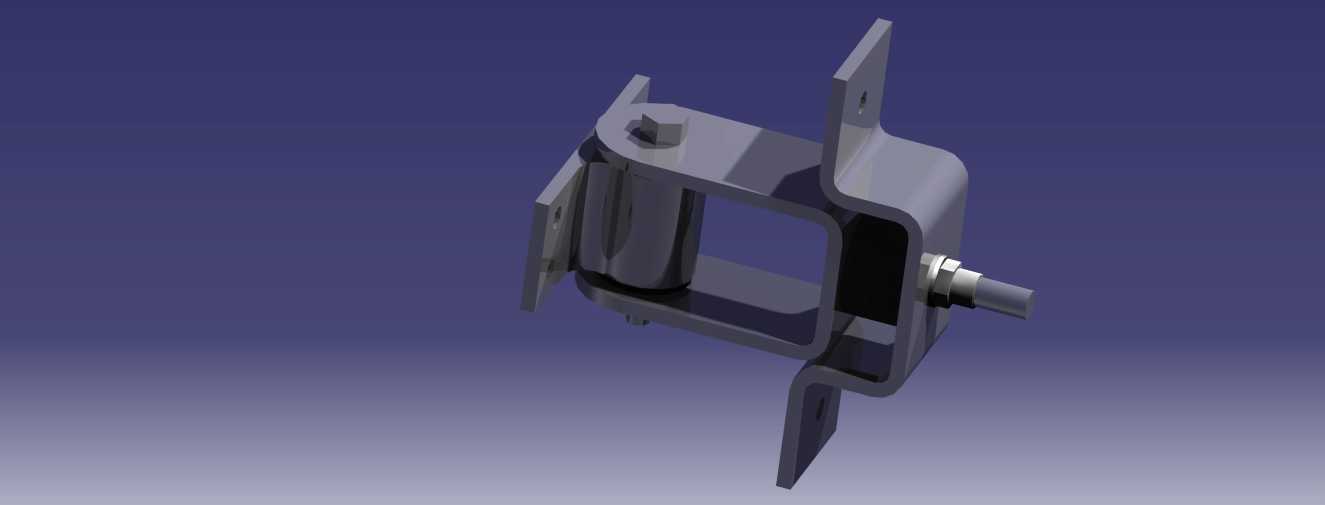

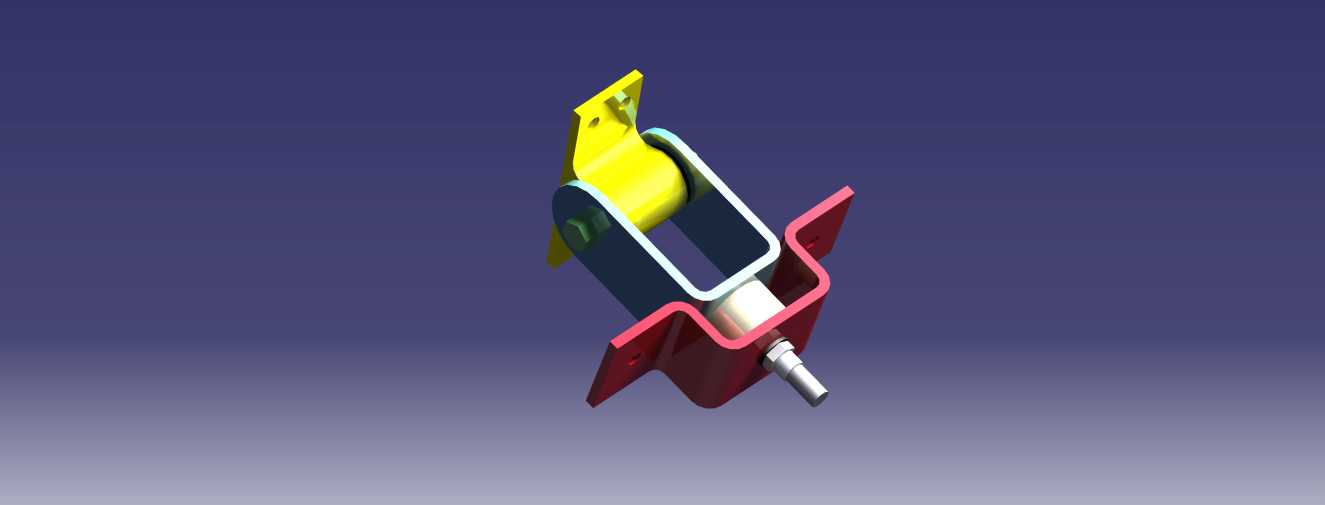

　　该构件主要应用于轻型载具底盘与行走机构的连接部位，承担路面冲击载荷的缓冲与传导作用，在非铺装路面行驶、过减速带、突发颠簸工况下，能够将轮端传递的瞬时刚性冲击转化为结构件的弹性形变与阻尼耗散，避免硬连接导致的车架焊缝开裂、紧固件松脱等常见故障。从结构设计逻辑来看，主体采用U型弯折的一体式冲压支架作为承载基体，支架两侧延伸出带安装孔的平直翼板，翼板的开孔位置经过载荷分布校核，安装时可通过螺栓直接固定在车架纵梁的预设安装面上，无需额外加工转接支座，适配现有多数轻型非道路车辆的底盘安装孔位，安装边界的孔距公差控制在±0.2mm范围内，能够保证装配时的同轴度要求，避免强行装配产生的内应力。

　　支架中部的腔体用于容纳阻尼缓冲组件，腔体内部设置有上下两个限位凸台，分别对缓冲块的上下位移进行约束，防止冲击载荷过大时缓冲块脱出腔体；缓冲块采用耐磨橡胶与金属嵌件硫化成型的结构，金属嵌件伸出端用于连接轮端的摆臂构件，嵌件与缓冲块的结合面设置有环形防滑槽，能够避免长期交变载荷下金属件与橡胶层脱离。支架上端设置有铰接式连接座，连接座通过销轴与车架上的吊耳结构铰接，铰接部位预留有0.1-0.15mm的配合间隙，既能够保证构件在受冲击时的小幅摆动自由度，又不会因间隙过大产生行驶过程中的异响。

　　在实际使用场景中，该构件可替代传统的刚性连接吊耳，在农用三轮车、小型场地作业车、低速巡检车的底盘悬挂系统中适配使用，能够过滤掉80%以上的轮端高频振动，降低车架整体的疲劳载荷，延长底盘结构件的使用寿命。设计过程中针对支架的弯折部位做了圆角过渡处理，弯折半径为板材厚度的1.5倍，避免冲压成型时出现应力集中导致的弯折处开裂，支架板材选用高强度冷轧钢，表面经过电泳防锈处理，能够适应潮湿、多泥沙的户外作业环境，无需额外做防腐防护。

　　构件的整体外形尺寸控制在紧凑范围内，横向最大宽度不超过120mm，纵向高度不超过180mm，安装后不会与周边的制动管路、线束产生运动干涉，在轮端上下跳动的行程范围内，构件的摆动角度被限制在±15°以内，所有运动部位的间隙都经过运动仿真校核，不存在卡滞、干涉的风险。缓冲块的压缩行程设置为25mm，在额定载荷下的压缩量为10mm，能够兼顾缓冲效果与支撑刚度，不会出现过软导致的底盘侧倾过大，也不会因过硬失去缓冲作用。

　　从建模细节来看，所有的安装孔都做了倒角处理，去除冲压产生的毛刺，装配时能够顺畅穿入螺栓，不会出现卡滞；支架翼板的安装面做了平面度处理，平面度误差控制在0.1mm以内，保证螺栓紧固时的贴合面积，避免局部应力过大导致的翼板变形。铰接部位的销轴孔内预留有润滑脂槽，可定期注入润滑脂降低铰接部位的磨损，延长构件的维护周期。该构件的结构设计充分考虑了量产加工的工艺性，所有冲压工序都能够通过普通冲压模具完成，无需特殊加工设备，焊接部位仅为上端铰接座与支架主体的连接，焊接量小，加工成本可控，适合批量生产配套。
