多规格六角弹性筒夹结构设计

　　在回转类机床的夹持作业场景里，这类六角夹头是六角棒料批量加工环节里绕不开的核心夹持部件，不管是普通仪表车床、六角车床还是带送料机构的数控车床上，只要涉及六角截面棒料的连续车削、铣削、套丝等工序，这类夹头的夹持稳定性直接决定了整批工件的加工同轴度与装夹效率。和普通三爪卡盘相比，这类弹性筒夹的夹持接触面积更大，对棒料表面的压伤风险更低，尤其适合冷拉六角棒料的高精度装夹，不会出现三爪夹持时的点接触压痕，也能避免棒料在切削受力时的打滑偏转问题。

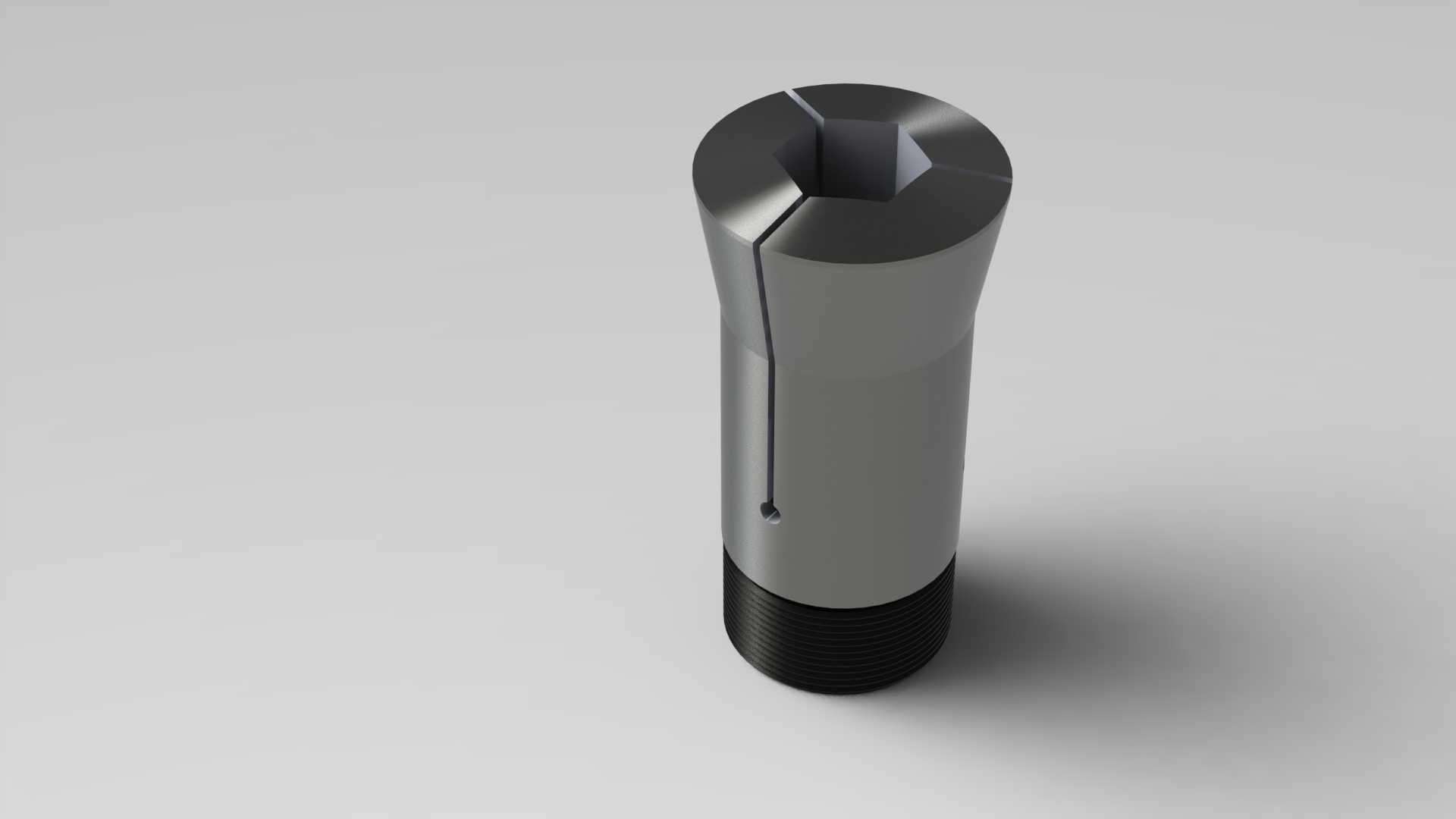

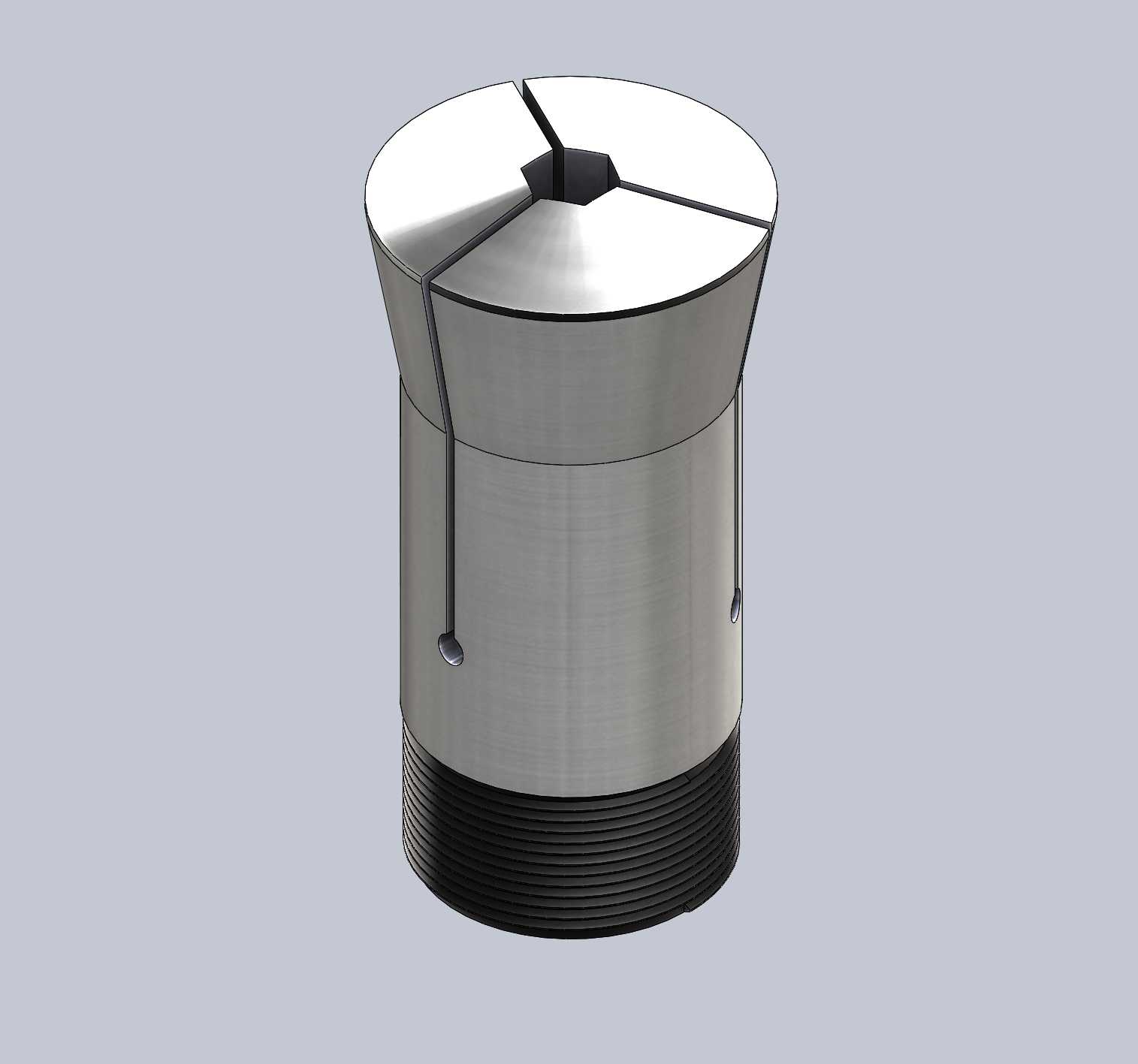

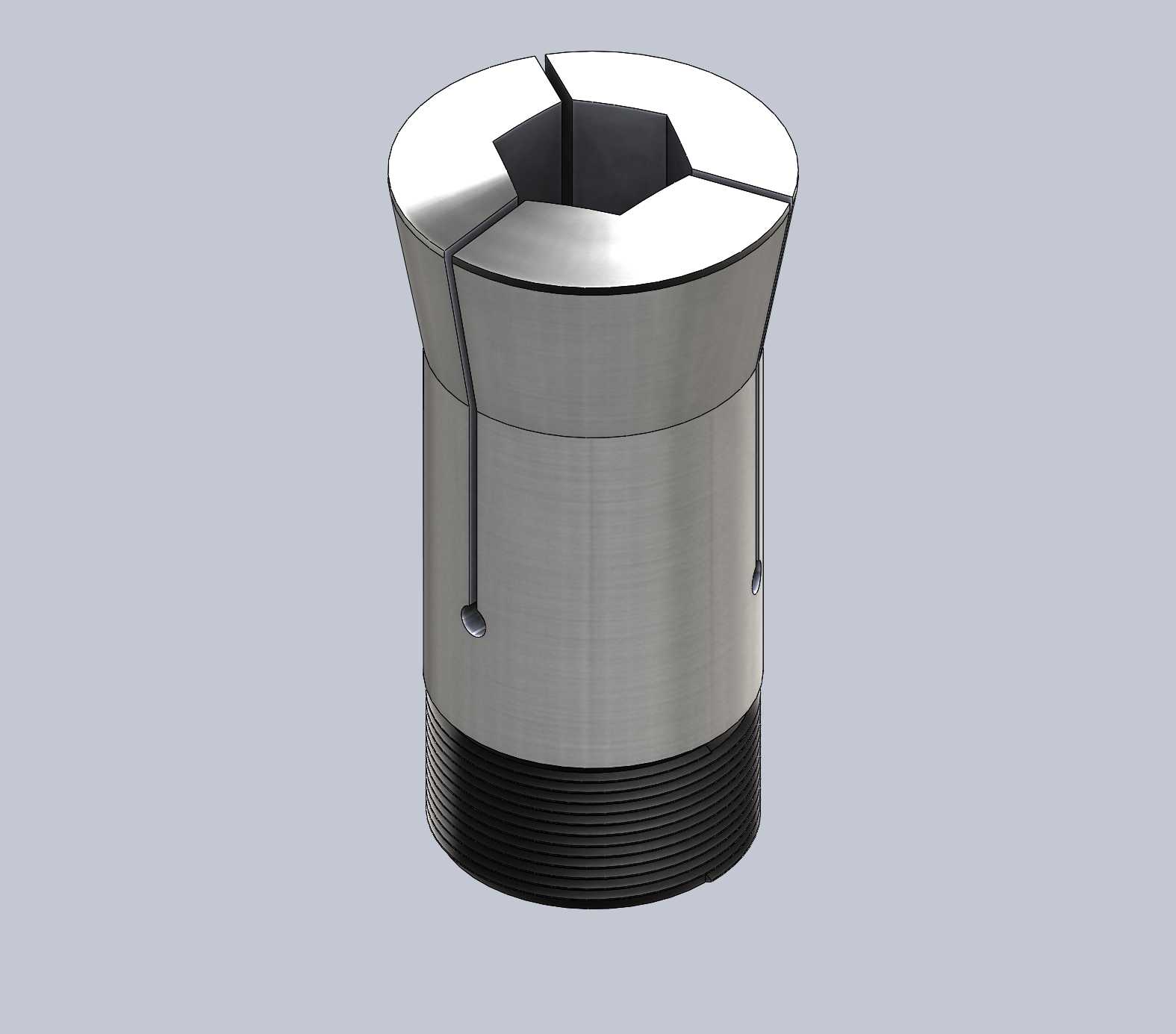

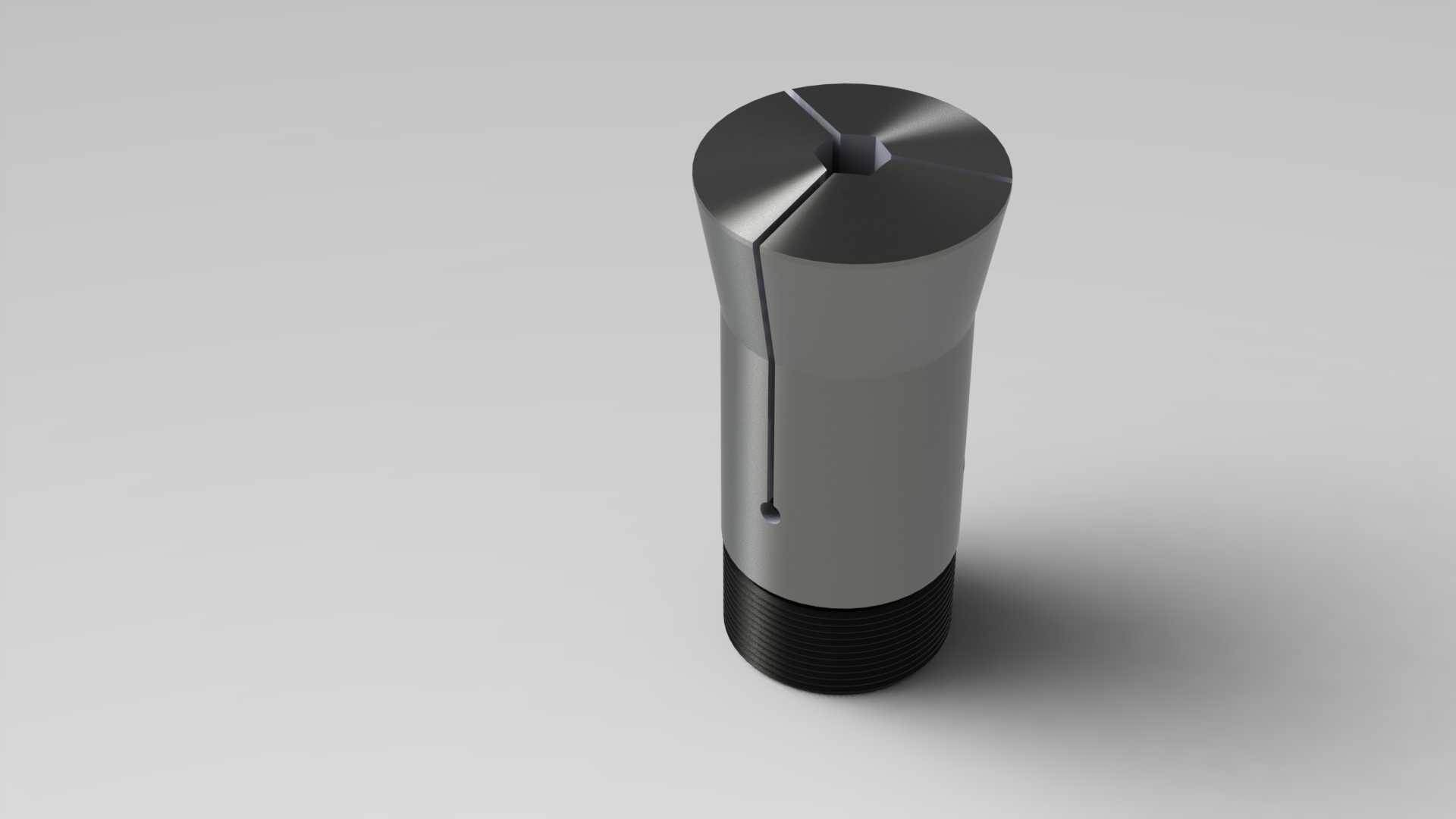

　　从结构设计逻辑来看，这款夹头采用了经典的开槽弹性收缩结构，头部开有三道均匀分布的收缩槽，槽体从夹持端内孔壁一直延伸到筒身中部，保证锁紧时夹头受力后能均匀向内收缩，完整贴合六角棒料的六个平面，不会出现局部受力不均导致的棒料倾斜。夹头的内孔直接做成标准六角截面，不需要像圆形筒夹那样额外配用异形卡爪，装夹六角棒料时不需要找正，送料到位后直接锁紧就能保证棒料的中心与机床主轴回转中心重合，能大幅缩短单件装夹的辅助时间，适合大批量连续加工场景。夹头尾部设计有标准外螺纹段，和机床主轴端的锁紧螺母直接配合，旋转锁紧螺母时就能带动夹头轴向移动，依靠主轴端的内锥面压迫夹头外锥面实现收缩锁紧，整个锁紧过程受力均匀，不会出现偏载导致的夹持偏心问题。

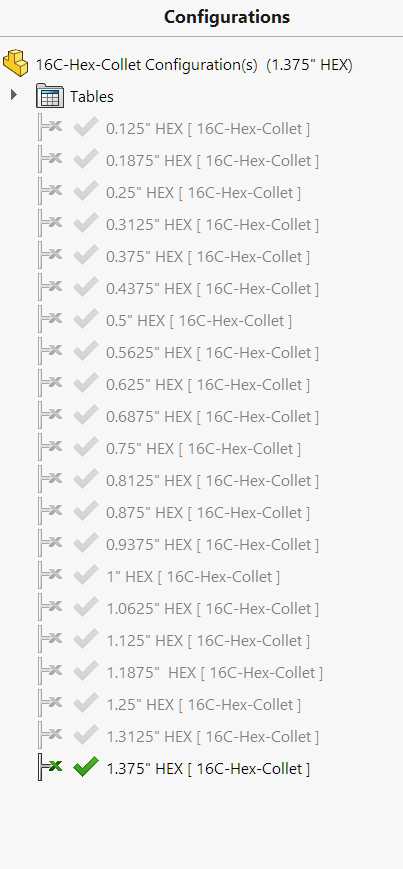

　　考虑到实际加工中不同批次棒料的尺寸公差波动，以及不同工序对应的棒料规格差异，这款夹头做了多配置的尺寸覆盖，夹持范围从1/8英寸到1-3/8英寸，尺寸梯度按1/16英寸递进，基本覆盖了小规格六角棒料加工的常用尺寸段，选型时只需要根据待加工棒料的对边尺寸选择对应规格的夹头即可，不需要额外定制。夹头的外锥面采用了和对应主轴匹配的标准锥度，安装时只需要清理干净主轴内锥面和夹头外锥面的铁屑、油污，将夹头装入主轴后拧上锁紧螺母就能完成安装，不需要复杂的找正调试，更换不同规格夹头的时间能控制在一分钟以内，适配多品种小批量的柔性加工需求。

　　在实际使用场景里，这类夹头除了用于六角棒料的车削加工，还能适配二次加工的六角工件装夹，比如已经完成头部成型的六角螺栓、六角螺母坯件的后续车削工序，只要工件的夹持段是标准六角截面，都能通过对应规格的夹头实现稳定夹持。夹头的筒身采用了整体合金结构钢的设计思路，开槽部位做了应力释放处理，避免反复收缩锁紧时出现槽口开裂的问题，夹持内孔的六角面做了表面硬化处理，长期夹持带氧化皮的冷拉棒料也不会出现过快磨损，能保证长期使用后的夹持精度。夹头侧壁上的两个小定位孔是安装时的防转定位结构，装入主轴时对准主轴上的定位销插入，就能避免夹头在主轴转动时跟转，保证锁紧和松开动作的顺畅，不会出现螺纹咬死的问题。

　　从安装边界来看，这款夹头的整体外径、总长、尾部螺纹规格都匹配16C规格的主轴安装接口，不需要对现有设备的主轴结构做任何改造，直接替换原有同规格夹头就能使用，夹持端的收缩量控制在合理范围内，对应规格的夹头能适配同尺寸上下少量公差的棒料，不会出现棒料尺寸略小就夹不紧、尺寸略大就插不进的问题。在高速回转的加工场景下，这类整体式弹性夹头的动平衡表现远优于分体式卡爪结构，高转速下的振动更小，能获得更好的工件表面加工质量，也能延长刀具的使用寿命，减少切削过程中的振刀风险。
