立式颗粒凝集处理装置结构设计

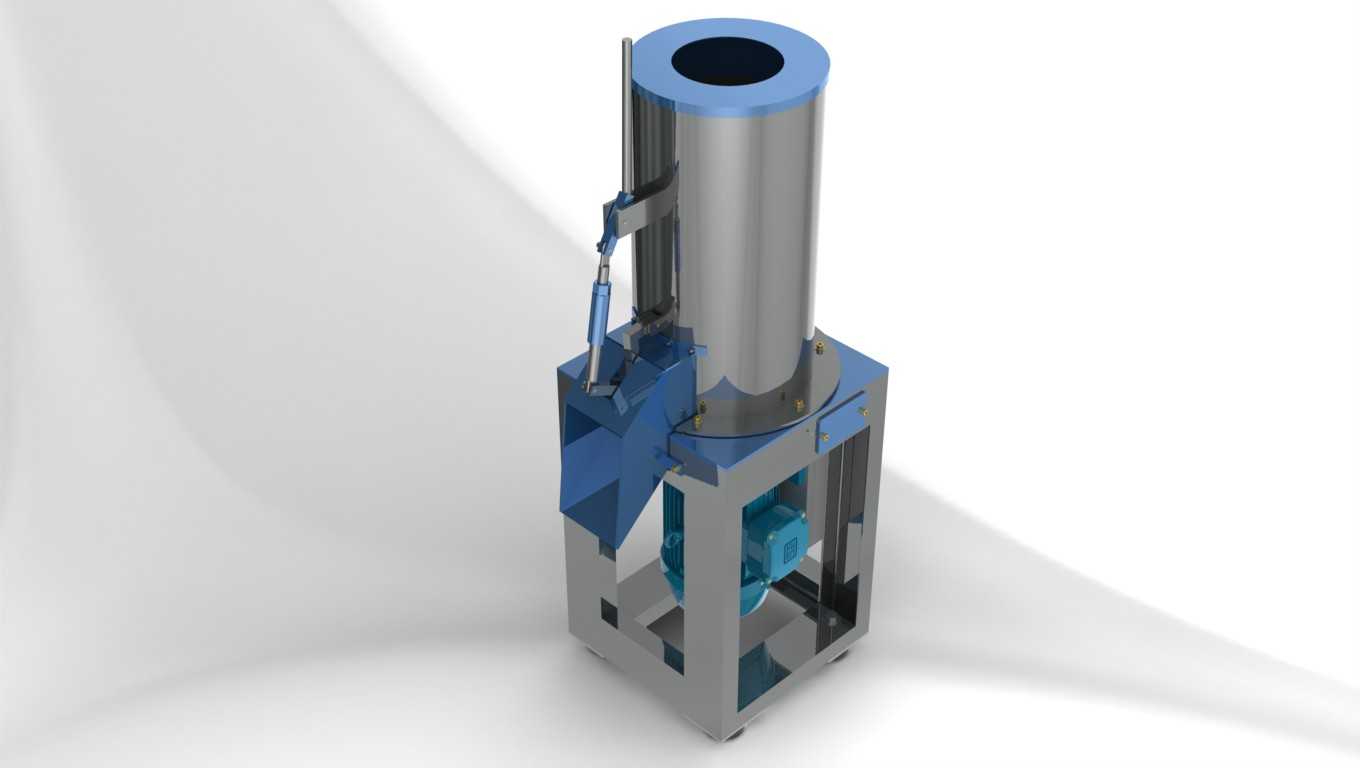

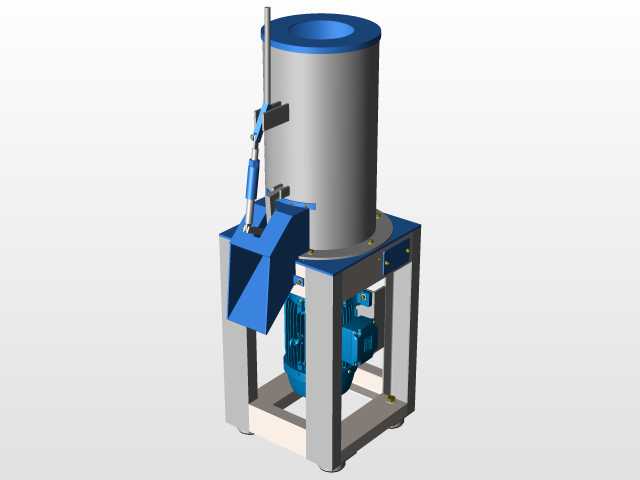

　　该设备主要应用于选矿、粉体加工等工况下的颗粒凝集作业环节，在矿物分选流程中，可将细颗粒矿料通过凝集作用聚合成粒径符合后续分选要求的团粒，减少细粒物料在分选过程中的流失，提升矿物回收效率，也可适配化工、建材领域的粉体造粒前置凝集工序，处理经过磨矿后的细颗粒物料，让分散的细颗粒在筒体内完成凝集过程，为后续的筛分、分选作业提供合格的物料形态。设备采用立式筒体作为核心凝集腔体，筒体上部为敞口进料结构，可衔接上游的给料管路或溜槽，物料进入筒体后，在腔体内完成凝集反应过程，筒体下部通过方管焊接成型的机架承载，机架采用框架式结构，四根竖向方管作为主支撑，横向方管做拉结加固，既保证了整体结构的刚性，也预留了下部动力组件的安装空间，

　　可直接通过地脚螺栓固定在混凝土基础上，安装时需保证筒体的垂直度偏差不超过千分之一，避免内部物料偏流影响凝集效果。筒体侧面设置的倾斜进料导向机构，可将部分需要添加的凝集助剂或循环物料导入筒体下部的混合区域，该导向结构采用折弯板材焊接成型，与筒体侧壁通过螺栓连接，便于后期磨损后的更换维护，导向机构上配套的杆件结构可调节进料的导向角度，适配不同物料的进料流速需求。设备下部的动力组件安装在机架内部的预留腔室，动力输出端衔接筒体内部的搅拌凝集构件，工作时带动腔体内的物料缓慢翻动，让细颗粒与凝集介质充分接触，避免颗粒沉积在筒体底部造成堵塞。从结构设计逻辑来看，筒体采用直筒段搭配下部锥段的结构形式，直筒段保证了足够的凝集停留时间，

　　锥段则用于将凝集完成的物料导向出料位置，避免物料在筒壁残留；筒体顶部的法兰边结构可根据工况需求选配盖板，连接除尘管路，减少作业过程中的粉尘外溢。机架的底部设置有可调式地脚安装板，可在安装时调整设备的水平度，抵消基础施工的平面度误差，安装边界上，设备周边需预留不小于800mm的操作维护空间，尤其是侧面导向机构和下部动力组件的位置，需预留足够的拆装空间，便于日常检修时更换易损件、调整机构参数。在实际选型适配时，可根据处理物料的粒径、凝集时间要求调整筒体的高度与直径参数，该结构的筒体长径比控制在2.5:1左右时，对大多数金属矿细粒物料的凝集效果最优，既不会因为筒体过短导致物料停留时间不足、凝集不充分，

　　也不会因为筒体过高造成设备整体重心上移，增加机架的载荷负担和安装难度。筒体与机架的连接位置采用加强筋板焊接加固，筋板沿筒体周向均匀布置4块，可承载满料状态下筒体的总重量，避免长期运行后连接位置出现焊缝开裂的问题。侧面的导向机构与筒体连接位置设置有密封垫片，防止物料从连接缝隙溢出，导向机构的倾斜角度设计为45度，可保证物料依靠自重顺利滑入筒体内部，无需额外设置推送动力，简化了设备的整体结构，降低了运行过程中的故障点。
