带透明防护外罩的工业压接机结构设计

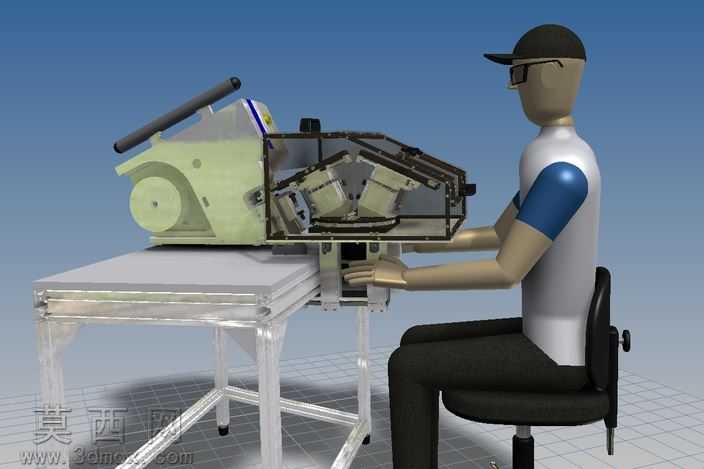

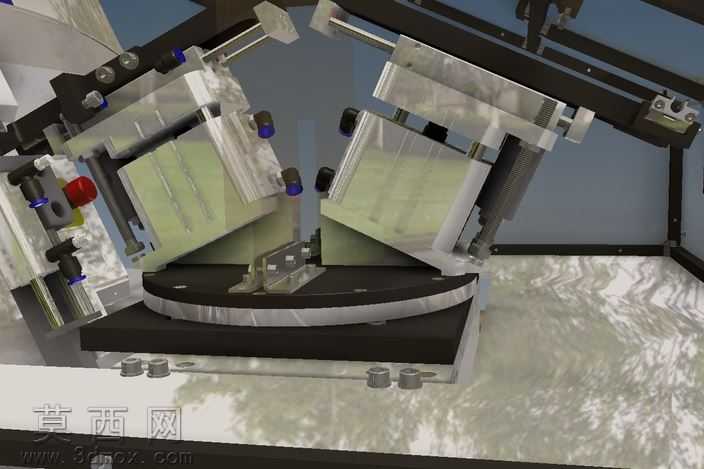

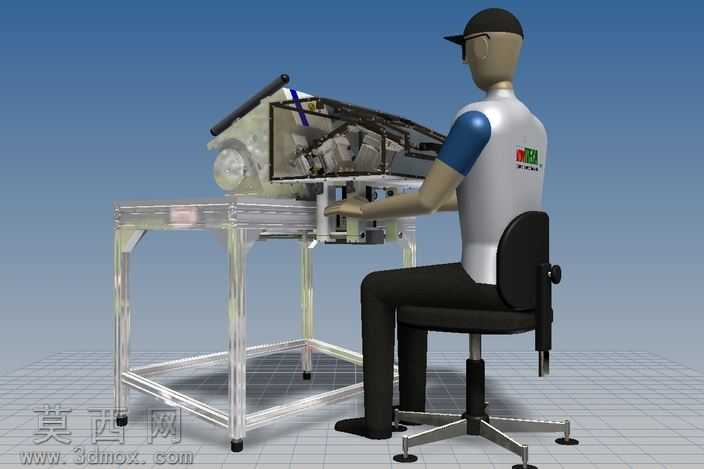

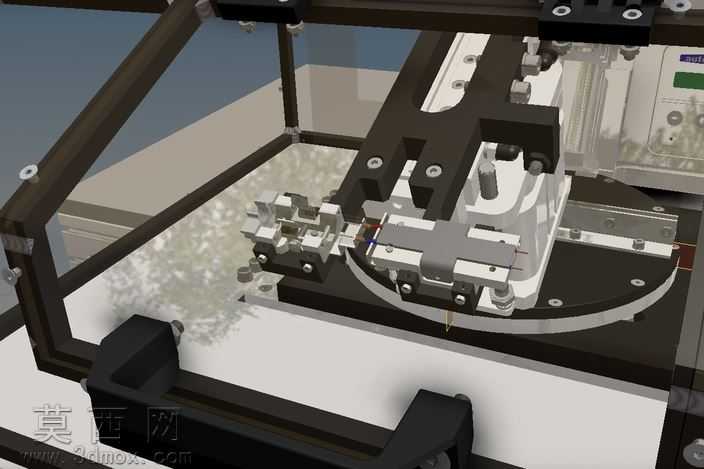

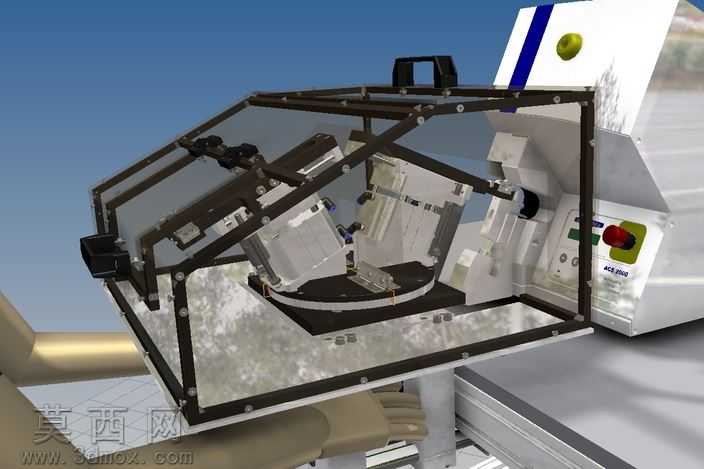

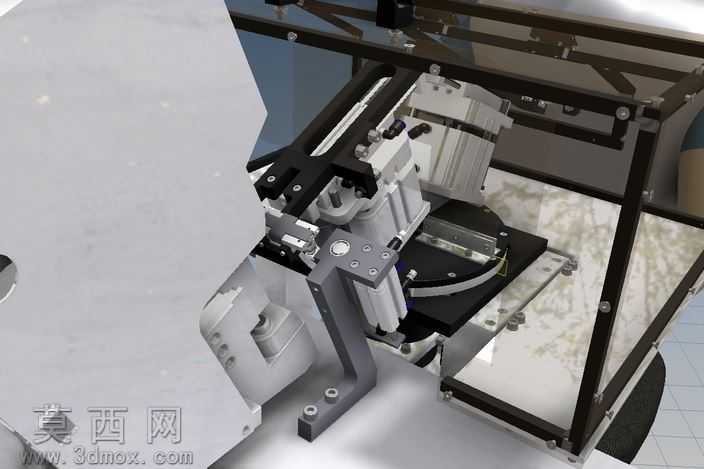

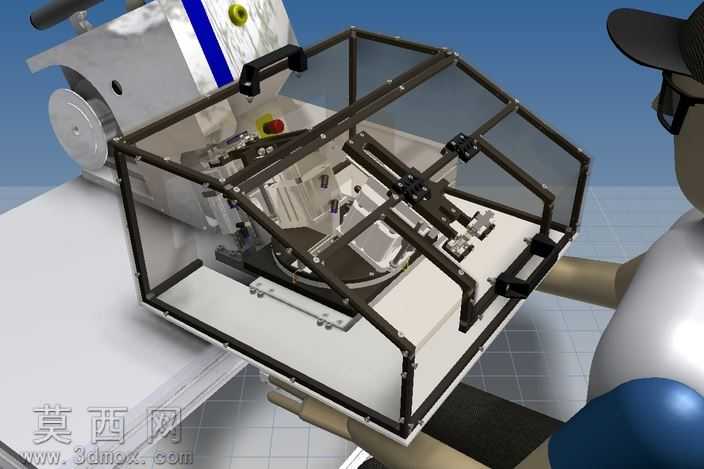

本作品为工业压接机的三维建模设计，整体采用SolidWorks完成全参数化建模，通过渲染呈现出真实的工业设备质感。模型整体结构分为底部承载平台、中部压接执行机构、外围防护框架三个核心部分，底部平台采用加厚钣金结构设计，表面预留多组安装定位孔位，可适配不同规格的压接工装夹具，平台底部设置有可调式支撑脚结构，能够在不平整的安装地面上调整设备水平度，保证压接作业的精度稳定性。中部压接执行机构集成了直线导向组件、压合动力安装位、工件定位载台，导向组件采用双导轨对称布局，可有效抵消压接过程中的侧向偏载力，避免压头出现偏移，保证压接位置的重复定位精度，载台设计为可快换结构，仅需松开侧边的锁紧旋钮即可更换不同的定位治具，适配多品类工件的压接加工需求。外围防护框架采用工业铝型材拼接搭建，框架四周镶嵌透明亚克力防护板，既能够清晰观察内部压接作业的全过程，又可以有效阻挡压接过程中可能飞出的工件碎屑，保护操作人员的人身安全，框架的操作侧设置有可开合的安全门，门上预留有安全联锁开关的安装位置，可接入设备的安全控制系统，实现开门即停机的安全防护逻辑。建模过程中对所有零部件均做了装配干涉检查，各活动部件的运动行程均经过模拟验证，不存在结构干涉问题，材质渲染上区分了金属机架的磨砂金属质感、亚克力板的半透明质感、操作按钮的亮色塑料质感，整体视觉效果贴近真实工业设备的外观表现，设计过程中充分考虑了设备的实用性、安全性与可维护性，所有易损部件均设计为快拆结构，方便后期的设备维护与部件更换。
