多层级冲压模具装配结构工程设计方案

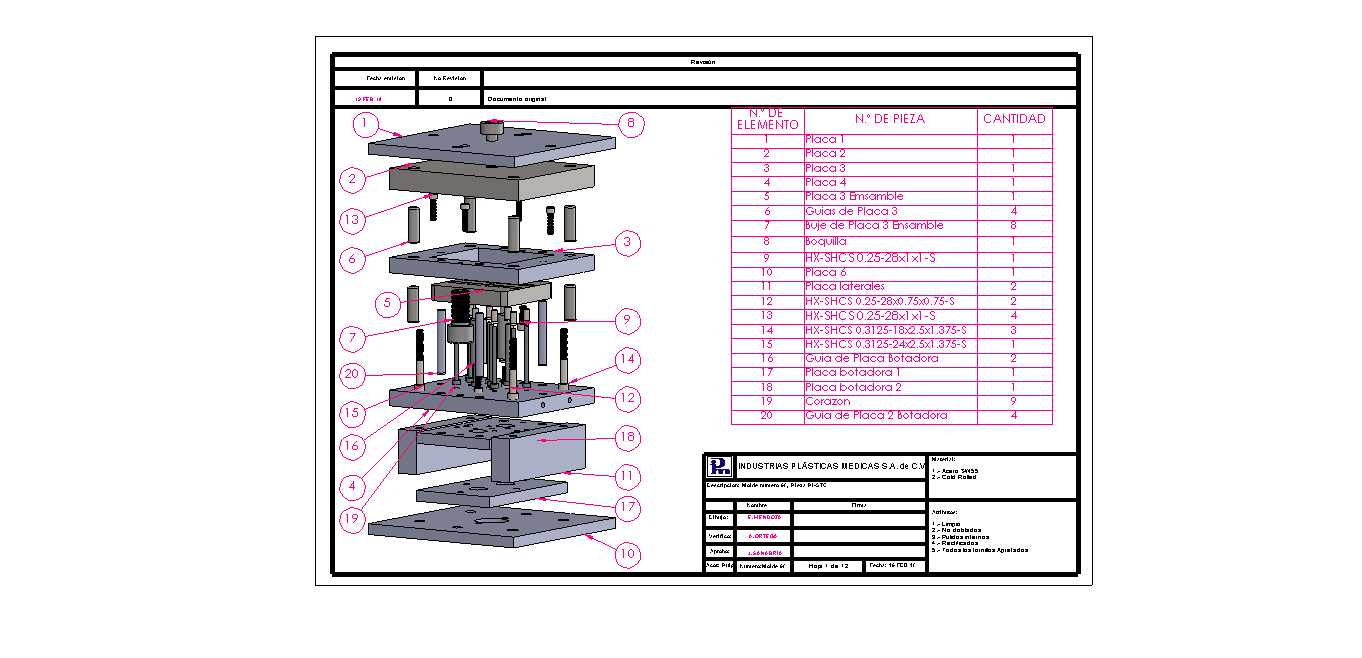

　　这套多层级冲压成型工装的装配结构，是针对薄金属板材连续冲压工序开发的专用成型装备，在五金冲压加工车间的批量零件生产场景中，这类结构承担着从板材送进、多工位冲裁、成型到落料的全工序加工任务，适配电子五金、家电结构件、汽车小尺寸冲压件的连续化生产需求，相比单工序模能大幅减少工序间的工件转运与定位误差，提升批量加工的尺寸一致性。从结构分层来看，整套工装沿合模方向依次排布上模座、上垫板、凸模固定板、卸料板组件、凹模板、下垫板、下模座等核心层板，各层板通过内六角螺钉完成锁固，依靠精密导柱导套实现上下模的合模导向，导柱与导套的配合间隙控制在0.01mm以内，保证高速冲压过程中凸凹模的对中精度，避免啃模损伤刃口。设计阶段首先围绕冲压工序排样展开，

　　根据待加工零件的成型特征，将冲导正孔、冲裁外形、折弯成型、侧向冲孔、落料等工序沿送料方向依次排布在不同工位，每个工位的凸模长度根据卸料板的行程差做差异化设计，保证合模时各工序动作按顺序触发，避免凸模与凹模发生干涉。卸料板采用弹性卸料结构，内置矩形螺旋弹簧提供卸料力，弹簧的预压量根据板材厚度与冲裁力计算确定，保证开模时能顺利将卡箍在凸模上的带料卸下，同时合模过程中卸料板先压紧带料，再触发冲裁动作，防止冲压过程中板材发生翘曲移位。各凸模与固定板采用小间隙滑配，通过挂台或者螺钉完成轴向固定，方便后续刃口磨损后的快速更换，凹模对应各工位设置镶套结构，易损的冲裁刃口部分采用硬质合金镶件，镶件与凹模板采用H7/m6的过渡配合，更换时无需拆卸整套模架，仅需拆下对应镶件即可完成修磨或替换，大幅降低设备维护的停机时间。安装边界方面，整套模架的上模座通过模柄与压力机滑块连接，模柄与上模座的同轴度公差控制在0.02mm以内，下模座通过压板螺栓固定在压力机工作台面，安装时需要校准模架与压力机滑块的垂直度，保证合模过程中导柱导套无卡滞，上下模刃口四周间隙均匀。模架的闭合高度需要匹配对应压力机的装模高度范围，预留5-10mm的调节余量适配不同批次板材的厚度公差，同时在上下模座对应位置设置限位柱，控制合模的最终位置，避免合模过深损伤成型工位的凸凹模。在实际生产场景中，这套结构适配行程次数每分钟120-200次的中速压力机，

　　送料机构通过导正销与模具上的导正孔配合实现带料的精确定位，每个工位的定位误差控制在0.005mm以内，保证多工位连续冲压后的零件尺寸精度满足IT10级以上的公差要求。结构设计时还考虑了废料排出的需求，在各冲裁工位的凹模下方设置对应落料孔，落料孔的尺寸比冲裁废料大2-3mm，孔壁做1-2度的斜度，保证冲裁下的废料能顺利滑落至压力机下方的废料槽，避免废料堆积在凹模内部胀裂模板。针对成型工位的回弹问题，设计时在折弯凸模上预留了回弹补偿角，根据板材的屈服强度与折弯半径计算补偿量，保证折弯成型后的零件角度符合设计要求，同时在成型工位设置顶料杆，开模时通过弹簧力将成型后的零件从凹模内顶出，避免零件卡滞在模腔内部影响后续送料。

　　各层板的厚度根据受力情况做差异化设计，上、下模座采用45号钢调质处理，承受冲压过程的冲击载荷，垫板采用Cr12MoV淬火处理，硬度达到HRC55-58，分散凸模传递的冲压力，避免模座被凸模端面压出凹痕影响装配精度，固定板与卸料板采用45号钢调质处理，保证足够的刚性同时兼顾加工性能。导柱导套采用可拆卸的滚珠导向结构，相比滑动导向具备更高的导向精度与更长的使用寿命，适合高速连续冲压的工况，导柱的安装孔与模座采用过盈配合，装配后导柱与模座平面的垂直度公差不超过0.01mm/100mm。这套结构的设计逻辑始终围绕批量生产的稳定性与维护便捷性展开，所有易损零件都设计为可快速更换的结构，各紧固件的规格尽量统一，减少车间备件的种类，同时在非受力区域设置起吊螺纹孔，方便模架的吊装与转运，适配车间常规的起重设备操作需求。
