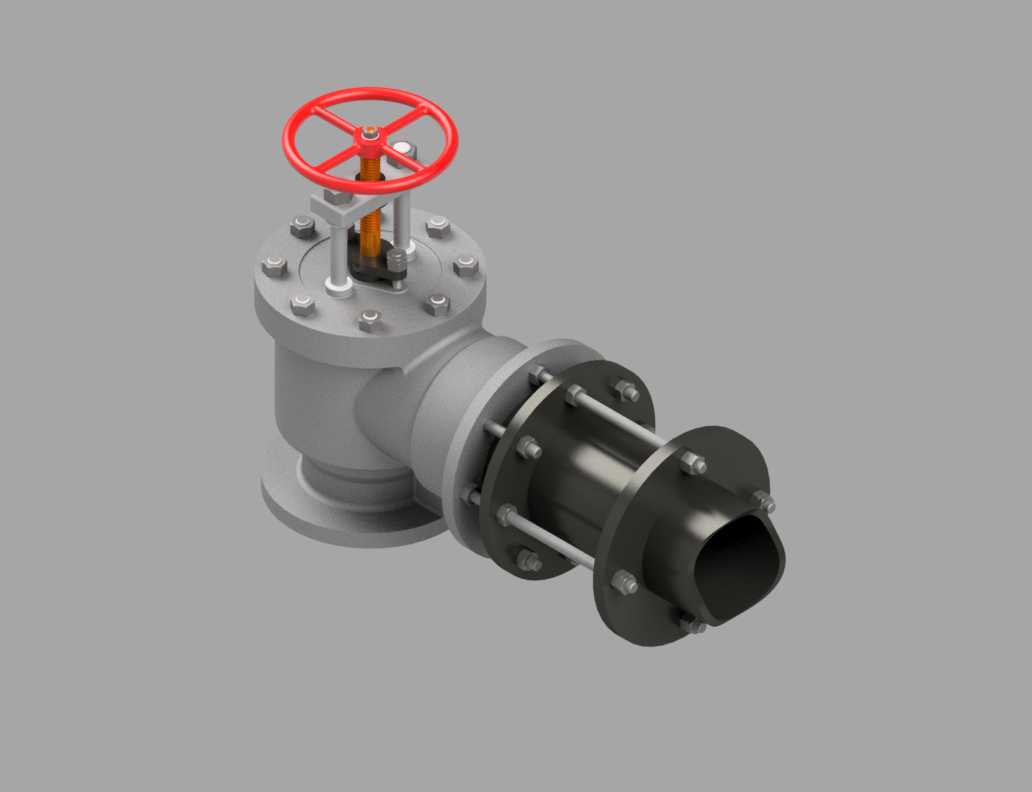

带膨胀节结构的角式锅炉截止阀

　　这款角式结构的锅炉截止阀，主要适配工业锅炉的蒸汽、高温热水管路截断场景，在锅炉本体与外部输送管路的衔接段安装使用，核心作用是在锅炉检修、管路维护、工况切换时实现介质流道的可靠截断，避免带压介质泄漏引发安全隐患。区别于常规直通式截止阀，这款产品在出口端集成了金属膨胀节结构，能够直接吸收锅炉启停过程中管路因温度变化产生的热胀冷缩位移，无需在阀后额外加装独立补偿元件，既缩减了管路安装的总长度，也减少了法兰连接的密封点位，降低了高温高压工况下的泄漏概率。

　　从结构设计逻辑来看，阀体采用角式90度转向布局，进口端垂直向下对接锅炉本体的出口法兰，出口端水平朝向外部输送管路，这种布局能够让介质在阀腔内完成90度转向，大幅降低阀瓣受到的介质直接冲蚀，延长密封副的使用寿命。阀杆采用明杆结构设计，手轮转动时阀杆做直线升降动作，操作人员可以直观通过阀杆的伸出长度判断阀门的开度状态，避免误操作；手轮采用轮辐式铸钢结构，外缘做滚花防滑处理，即使操作人员佩戴隔热防护手套也能稳定施力转动。阀盖与阀体的连接采用环绕均布的螺栓紧固结构，密封面缠绕耐高温高压的金属石墨垫片，能够长期适配锅炉出口的高温介质工况，不会因为长期热循环出现密封垫老化失效的问题。

　　出口端的膨胀节采用多层金属波纹管加限位拉杆的结构，限位拉杆能够承受管路的内压推力，避免波纹管被压力拉脱，同时预留了足够的轴向补偿行程，能够覆盖锅炉从常温冷态到额定工作温度下的管路热伸长量，不需要在安装时额外做预拉伸或预压缩处理，降低现场安装的操作难度。阀瓣密封面采用堆焊硬质合金工艺，密封面硬度高、耐冲蚀性能好，即使长期接触带少量水垢的高温蒸汽，也不会出现密封面划伤导致的内漏问题；阀杆与阀盖之间采用多级填料密封结构，填料选用耐高温的柔性石墨材质，通过填料压盖的螺栓可在线调整填料压紧力，在阀门出现外漏时不需要停机拆解阀门，就能完成密封性能的恢复。

　　从安装边界来看，这款阀门的进口法兰、出口法兰均采用标准锅炉管法兰尺寸，对接时不需要额外制作过渡接头，手轮的操作空间预留充足，安装后手轮外缘距离周边管路或墙体的最小距离只要满足200mm以上，就能实现全行程的开关操作，不会出现操作干涉。阀门的整体流道做了圆弧过渡处理，介质在阀腔内的流动阻力更小，能够减少管路的压力损失，降低锅炉给水泵或循环泵的运行能耗。在实际工况应用中，这款阀门可以适配额定压力不超过2.5MPa、介质温度不超过350℃的蒸汽或热水锅炉管路，日常操作时只需要按照明杆的位置判断开度，定期检查填料压盖的松紧度以及法兰连接螺栓的预紧力即可，维护难度远低于需要外接独立补偿器的常规截止阀组。

　　设计过程中，针对锅炉工况的频繁启停热循环问题，特意将膨胀节与阀体做了一体化集成设计，避免了独立膨胀节与阀门连接时的同轴度误差问题，也减少了现场安装时的对中工作量，安装时只需要分别对接锅炉侧和管路侧的两组法兰，就能完成整个截断+补偿单元的安装，相比分开采购阀门和膨胀节的方案，整体安装效率能够提升40%以上，同时也减少了一个潜在的泄漏点。阀腔内部的导向筋结构能够对阀瓣的升降动作做全程导向，避免阀瓣在开关过程中出现偏磨，保证密封面能够完全贴合，即使在高压差的工况下开关阀门，也不会出现阀瓣卡涩、密封面错位的问题。
