角式法兰连接给水截止止回两用阀

　　在城镇公用供水系统、厂区生产给水回路、建筑楼宇给排水管网的支干管节点上，这类角式结构的给水止回阀是兼顾截流与防倒流功能的核心管路元件，区别于直通式阀件的轴向流道设计，角式90度转向的流道布局能大幅压缩管路安装的空间占用，尤其适合管路走向需要直角转向、安装空间局促的管井、泵房角落、设备接驳端等场景，无需额外配置90度弯头即可完成管路转向接驳，减少管路接头数量的同时也降低了潜在的泄漏点。

　　从实际功能来看，该阀件同时具备手动截止调节与自动止回的双重作用，日常运维时可通过顶部手轮驱动阀杆升降，实现管路通断控制与开度调节，满足管路检修截断、流量微调的作业需求；当管路出现压力波动、下游压力高于上游压力时，阀瓣可在介质反向压力作用下自动落座密封，阻止介质倒流，避免上游管网被回流介质污染、水泵反转等故障，无需额外单独加装止回阀，简化管路配置的同时也降低了管路系统的整体阻力损失。

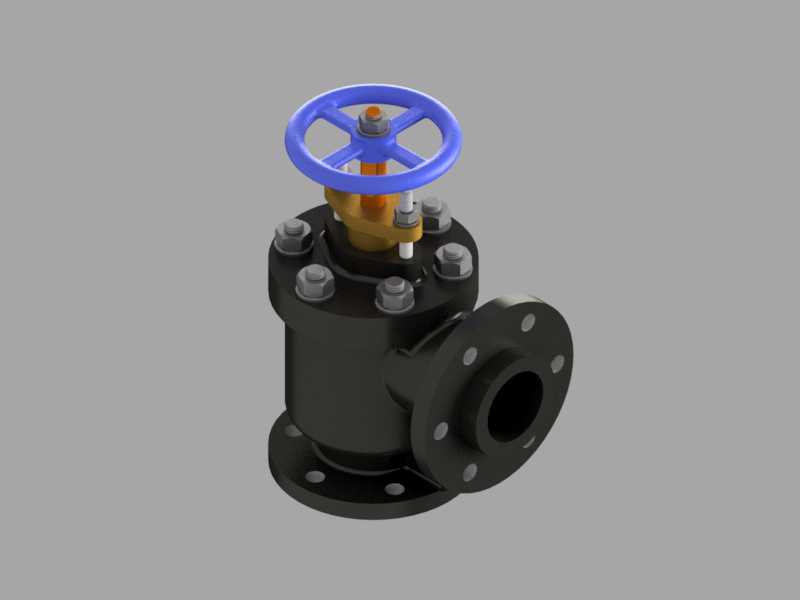

　　结构设计上，阀体采用直角式铸造成型，进出口端均采用法兰连接结构，法兰端面的螺栓孔按对应压力等级的标准节圆布置，可直接与同压力等级的管路法兰配对安装，安装时需注意介质流向与阀体标识一致，进口端对应垂直向下的法兰接口，出口端对应水平侧置的法兰接口，手轮操作高度需预留足够的操作空间，满足手动操作时的行程需求。阀盖与阀体之间采用螺栓组压紧密封结构，均布的六角螺栓提供均匀的压紧力，保证中腔密封的可靠性，阀杆部位设置多级密封填料结构，避免介质沿阀杆部位出现外泄漏。顶部手轮采用轮辐式结构，操作时受力均匀，可通过常规阀门钩扳手辅助操作，适配大口径阀件启闭时的力矩需求。

　　建模过程中，针对阀件的装配关系做了完整的配合约束，法兰密封面、阀瓣密封副、阀杆传动部位的尺寸均按工程实际公差要求做了对应处理，可直接用于管路系统的装配干涉检查、管路排布模拟，也可作为阀件选型时的外形尺寸参考，核对安装空间是否满足操作与维护需求。流道部位做了平滑过渡处理，避免直角位置出现锐角结构造成的介质紊流，降低介质流动时的阻力损失与冲蚀磨损，延长阀件的实际使用寿命。阀件外露的螺栓、手轮、填料压盖等易损件均按标准件参数建模，后期运维更换配件时可直接匹配对应标准件规格，无需重新测绘。

　　在实际选型应用中，该类阀件需匹配管路的公称压力、介质温度、通径参数，安装前需清理管路内的焊渣、杂物，避免杂质卡滞阀瓣造成密封失效或止回功能故障，长期使用后可通过拆卸阀盖螺栓取出内部阀瓣组件，对密封面进行研磨修复或更换密封件，维护操作无需将整个阀体从管路上拆卸，降低运维作业的工作量。手轮的安装高度距离操作面不宜过高，避免操作力矩不足导致启闭困难，侧置的出口法兰对接时需保证管路同轴度，避免法兰面偏斜造成密封垫片压偏泄漏。
