偏心滑轮皮带连杆传动组件结构设计

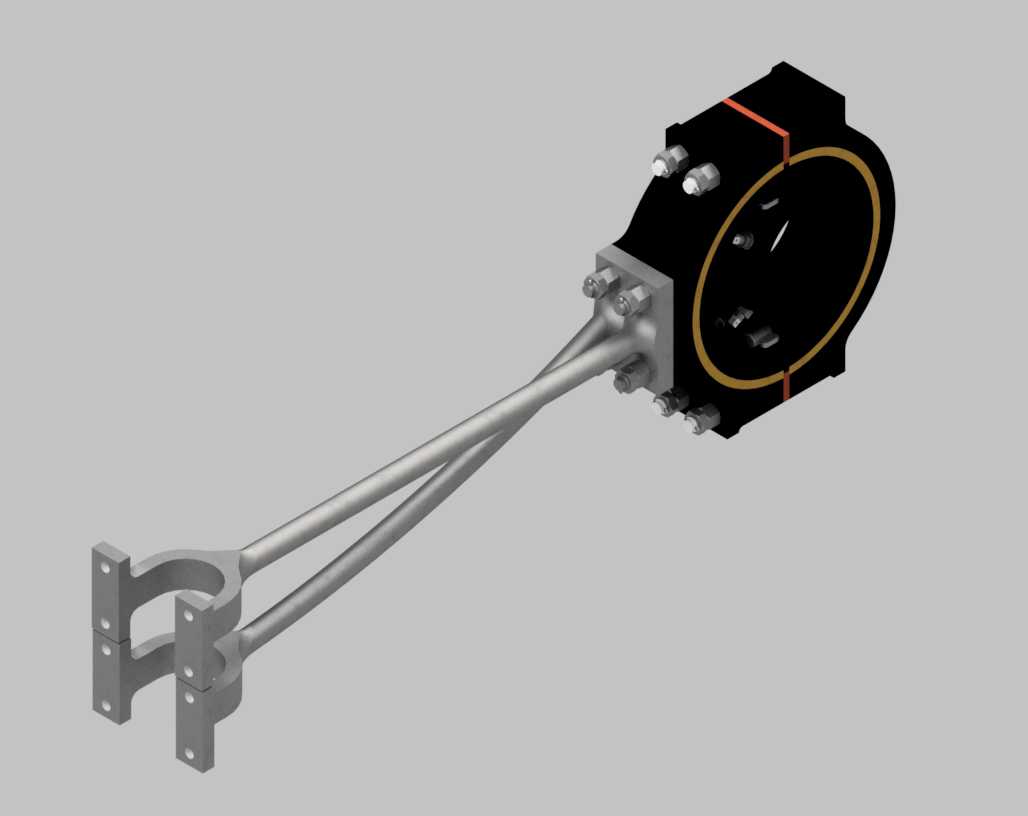

　　这套偏心滑轮皮带连杆组件，常见于需要将旋转运动转化为特定轨迹往复动作的轻工输送、小型专用设备传动工位，不少间歇送料机构、小行程张紧调节工位都会用到这类组合结构，相比单一偏心轮传动，它通过皮带的柔性连接抵消了部分硬连接带来的振动冲击，同时双杆结构的支撑设计能让末端执行件的动作稳定性提升不少。从结构功能上看，偏心轮部分内置轴承安装位，轮缘做了适配皮带的环形槽，槽边的凸缘高度刚好能限制皮带运转时的侧向窜动，避免高速运转下皮带脱槽；轮体上的紧固螺栓孔采用对称分布设计，安装时可以通过螺栓预紧力将偏心轮牢牢锁在输入轴端，不会因为长期交变载荷出现松动移位。连接部分的双平行连杆采用等长设计，杆身做了轻量化的铣削减重，

　　两端的铰接孔都预留了衬套安装空间，实际装配时压入铜基衬套就能降低铰接处的磨损，延长组件维护周期，连杆末端的叉形安装座是用来对接末端执行件的，座体上的双排安装孔可以适配不同规格的连接件，安装时不需要额外做转接板就能直接固定。设计这套结构的时候，首先要明确输入轴的偏心距参数，这个数值直接决定了末端连杆的往复行程，偏心距过大会导致皮带张紧量波动超出皮带弹性补偿范围，容易出现皮带打滑或者过早疲劳断裂，偏心距过小则达不到需要的动作行程，所以建模初期就要先根据工位需要的往复行程反推偏心距，再结合皮带的最小弯曲半径确定滑轮的基圆直径，避免皮带弯折角度过大出现早期损坏。安装边界方面，偏心轮端的输入轴孔要和设备动力输出轴做H7/k6的过渡配合，

　　保证同轴度的同时方便拆装，连杆末端叉形座的安装面要和设备滑动导轨面保持平行，平行度公差要控制在0.1mm以内，不然动作时会出现卡滞，额外增加动力损耗；整个组件安装时要预留出皮带张紧调节的空间，至少要留出10mm的调节余量，方便后期皮带磨损后调整张紧度，不需要拆卸整个组件就能完成维护。实际使用中，这类结构不需要额外添加复杂的导向机构，靠双连杆的平行约束就能保证末端动作的直线度，相比单杆悬臂结构，侧向受力能力提升了40%左右，在小载荷、中低速的往复动作工位上，可靠性比单纯的凸轮连杆结构更高，而且皮带本身具备一定的过载保护能力，一旦末端出现卡滞，皮带会先出现打滑，不会直接打坏齿轮或者烧损电机，对小型设备的动力端能起到不错的保护作用。

　　建模的时候要注意偏心轮的动平衡处理，因为偏心结构高速运转时会产生离心振动，所以在轮体非偏心侧要做对应的去重设计，把不平衡量控制在允许范围内，不然设备运转时会出现明显的抖动，影响整体稳定性；连杆部分的铰接孔同轴度也要严格控制，两端孔的同轴度公差要控制在0.05mm以内，不然装配后会出现别劲的情况，动作阻力大幅上升，还会加速衬套和铰接销的磨损。另外，皮带槽的表面粗糙度要控制在Ra3.2左右，太光滑会导致皮带摩擦力不足容易打滑，太粗糙则会加速皮带工作面的磨损，缩短皮带使用寿命；轮体上的紧固螺栓要采用防松设计，加装弹簧垫圈或者使用防松螺母，避免长期交变载荷下螺栓松脱导致组件失效。
