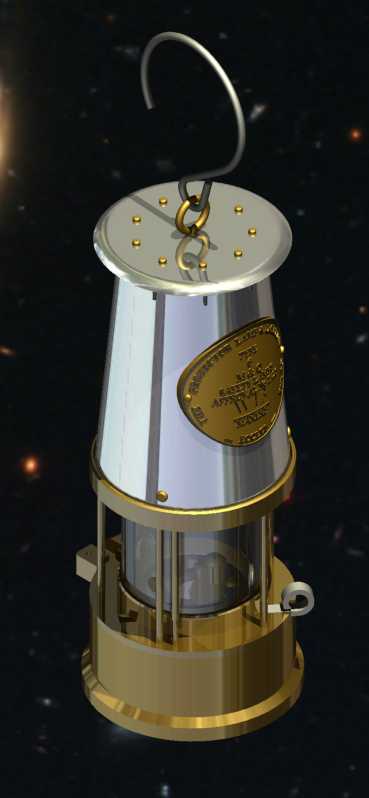

格伦尼款矿用安全照明灯具结构

　　这款矿用安全灯的结构设计，完全围绕井下高瓦斯、高粉尘的恶劣作业场景展开，核心用途是为井下采掘、巡检、设备维保作业人员提供可靠的防爆照明，从根源上避免普通照明灯具引发的瓦斯引爆风险。从结构分层来看，整灯采用上下同轴的装配逻辑，顶部设置一体化冲压成型的金属挂钩，挂钩与上盖通过铰接吊环连接，铰接位置预留0.8mm的活动间隙，既可以保证挂钩能够360度旋转调整悬挂角度，又不会因为间隙过大导致悬挂时灯具晃动幅度过大，挂钩的圆弧曲率适配井下常见的锚杆、金属支架横杆直径，悬挂后不会出现滑脱问题。上盖采用圆形薄金属板冲压成型，表面均匀分布6颗沉头固定铆钉，铆钉既承担上盖与中部灯身壳体的连接紧固作用，沉头设计又能避免突出结构勾挂井下作业人员的衣物、

　　安全绳等装备，上盖表面镶嵌的金属铭牌区域采用下沉式槽位设计，铭牌嵌入后与上盖表面齐平，不会因为长期摩擦磕碰出现铭牌脱落、标识磨损的问题。中部灯身采用上窄下宽的锥台形金属壳体设计，这种锥度设计一方面可以降低整灯的重心，放置在平面上时稳定性更好，另一方面锥面结构可以让附着在灯身表面的煤尘、水珠顺着斜面自然滑落，不会在表面积累影响散热或者遮挡光线。灯身下部的透明灯罩采用高硼硅玻璃材质，灯罩上下两端分别设置金属密封压圈，压圈与玻璃接触的位置嵌有耐油橡胶密封圈，装配时通过周向均匀分布的3根金属立柱拉紧上下压圈，将密封圈压缩至设计厚度，保证灯罩内部的密封性能，能够阻挡井下的煤尘、水汽进入灯体内部，同时玻璃材质的透光率高，

　　不会因为长期受井下温度变化出现老化透光率下降的问题。灯体下部的底座采用厚重的黄铜材质加工而成，一方面黄铜材质的抗腐蚀性能优异，能够耐受井下潮湿、含腐蚀性气体的环境，不会出现锈蚀卡涩的问题，另一方面厚重的底座可以进一步降低整灯重心，无论是放置在设备表面还是地面，都不容易被碰倒，底座侧面设置的小型金属拨杆是灯的点火调节结构，拨杆与底座之间采用密封轴套连接，操作时不需要打开灯体就可以完成火焰调节、熄灭的操作，完全符合防爆灯具的设计要求。从安装边界尺寸来看，整灯最大直径位于底座位置，约120mm，整体高度不含挂钩约160mm，挂钩拉起后总高度约220mm，整体尺寸适配井下作业人员随身携带的工具包挂载位，也可以直接悬挂在安全帽前端的挂点上，

　　不会因为尺寸过大影响作业动作。设计过程中充分考虑了井下作业的实际使用需求，所有外部操作结构都做了加大处理，即使作业人员佩戴厚质劳保手套也可以顺利完成操作，所有金属边缘都做了倒圆角处理，没有尖锐的毛刺棱角，避免搬运、使用过程中划伤作业人员或者割破防护装备。灯体内部的燃烧腔与外部环境通过多层金属网隔爆结构连通，既可以保证燃烧所需的空气流通，又能避免内部火焰窜出引爆外部的瓦斯气体，隔爆网的网孔尺寸经过严格计算，能够满足不同瓦斯浓度环境下的隔爆要求。整灯的所有连接位置都采用无焊点的机械装配结构，所有紧固件都采用防松设计，即使在井下有振动的作业环境下长期使用，也不会出现紧固件松动、密封失效的问题。灯身的金属材质选择上，上部壳体采用镀铬钢材，表面硬度高，抗磕碰性能好，下部底座和装饰压圈采用黄铜材质，抗腐蚀性能优异，两种材质的搭配既平衡了整灯的重量，又兼顾了不同部位的使用性能需求，不会因为全部采用钢材导致重量过大增加作业人员负担，也不会因为全部采用铜材导致成本过高、结构强度不足。
