船舶电站用卧式管壳式冷凝器结构设计

　　做船舶辅机和小型电站热交换系统设计快十二年，经手的冷凝类设备三维建模不下四十套，这次的卧式管壳式冷凝器结构，是专门针对内河船舶机舱、偏远地区小型固定式电站的紧凑安装场景做的适配设计，和常规工业厂区用的同规格冷凝器比，安装边界、支座承重、接口方位都做了针对性调整。

　　先从实际应用场景说，船舶机舱的设备安装空间是出了名的局促，尤其是千吨级以下内河货船的机舱，主机、发电机、各类泵阀挤在有限舱室内，留给冷凝设备的安装位不仅横向、纵向尺寸受限，高度方向还要避让上方的管系、检修通道；小型固定式电站多建在山区、海岛这类交通不便区域，设备进场、后期检修都不能依赖大型吊装设备，所以这套冷凝器在设计之初就把安装边界卡死：筒体公称直径控制在800mm级，筒体总长不含两端封头法兰控制在2200mm，鞍式支座的地脚螺栓孔横向中心距定在650mm，纵向两支座的中心距取1600mm，安装时底部只需要预留120mm的操作空间就能完成地脚固定，不需要额外抬高基座，适配船舶机舱常用的10号槽钢焊接基座，也能直接固定在小型电站的混凝土预埋钢板上，单台设备干重控制在1.2吨级，用常规3吨级手动葫芦就能完成就位安装，不需要调用大型吊机。

　　设备的核心用途是完成汽轮发电机组、船舶主机辅机回路的乏汽冷凝，把做功后的低压蒸汽通过管壁换热转化为凝结水，重新送回锅炉回路形成闭式循环，同时维持回路末端的真空度，提升整个热力循环的效率。和立式冷凝器比，卧式结构的壳程蒸汽流速更均匀，管束的换热面积利用率能提升12%左右，而且卧式布置的设备重心更低，在船舶航行遇到横倾、纵倾的时候，设备的稳定性更好，不会因为液面晃动导致换热管局部过热、水击等问题。

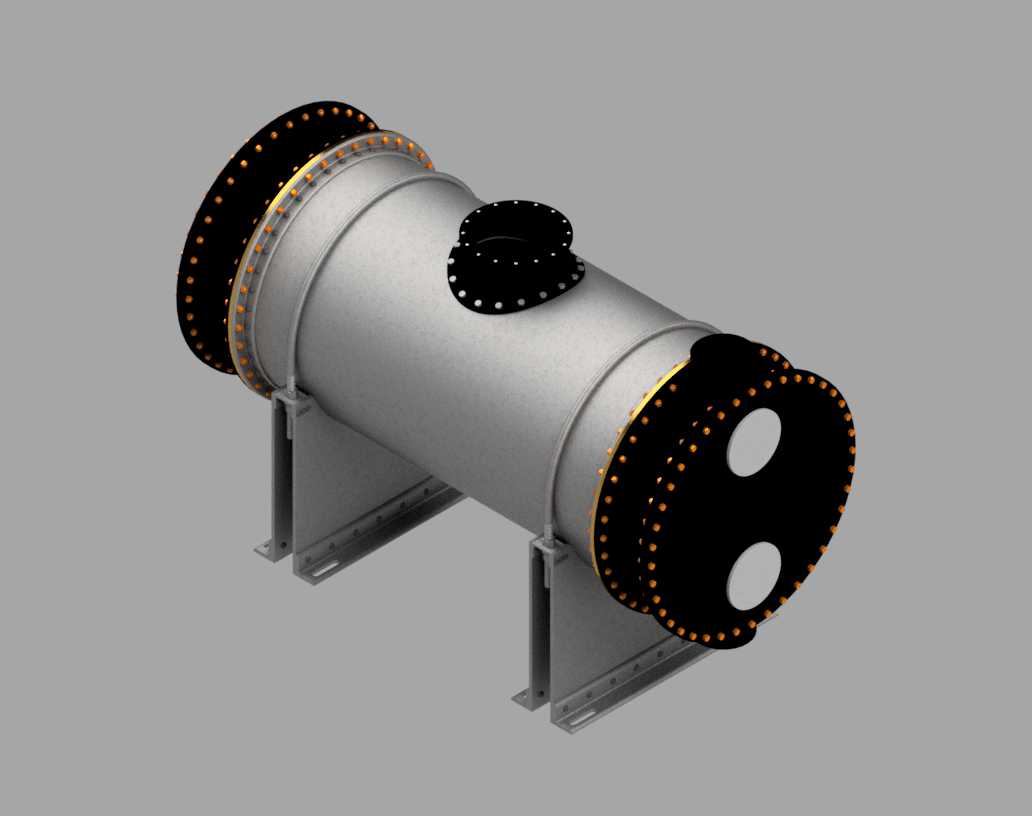

　　结构设计上，两端管板采用16Mn锻件加工，和筒体采用焊接加贴胀的连接形式，避免船舶运行时的振动导致焊缝开裂；换热管采用正三角形排布，管间距取1.25倍管外径，既保证了壳程的蒸汽流通截面积，又尽可能在有限筒径内排布更多换热管，总换热面积做到80㎡级，能匹配1500kW级汽轮发电机组的冷凝负荷。两端的封头采用分程设计，水侧为双流程结构，冷却水从封头下部接口进入，流经下半区管束后从封头内部的分程隔板折返，从上半区管束流出，这样的流程设计能提升冷却水流速，减少管程结垢的概率，同时降低冷却水侧的流动阻力，适配船舶上常用的低扬程冷却水泵。

　　筒体顶部的蒸汽进口采用向上的法兰接口，接口方位正对管束的蒸汽分配腔，进入壳程的蒸汽能均匀分布到整个管束区域，避免局部蒸汽流速过高冲蚀换热管；筒体下部设置凝结水出口，位置比壳程最低处高50mm，能预留出一定的液封高度，防止未冷凝的蒸汽从凝结水出口窜出，同时这个高度也能避免壳程底部的锈渣、杂质随凝结水进入后续给水泵。两端封头的侧面设置了排气、泄放接口，设备启动时可以排掉管程内的空气，避免气塞影响冷却水流量，停机检修时可以排净管程内的存水，防止冬季低温环境下存水冻裂换热管。

　　支座采用双鞍式结构，其中一个支座为固定端，地脚螺栓孔为圆形，另一个为滑动端，螺栓孔为长圆孔，长圆孔的长度方向和筒体轴线平行，能补偿设备运行时筒体受热产生的轴向热膨胀量，避免热应力拉裂管板焊缝或者顶坏基座；支座的腹板和筋板厚度都比常规工业用冷凝器加厚2mm，能承受船舶航行时的颠簸、振动载荷，不会出现支座变形、焊缝开裂的问题。

　　建模的时候特意把所有法兰的密封面、螺栓孔位置都做了精确建模，包括分程隔板的密封槽、管板上的换热管孔倒角，这些细节如果建模时省略，后期出加工图的时候很容易出现尺寸偏差，导致现场安装时法兰错位、密封垫压不实泄漏的问题；另外还做了设备安装时的检修空间校核，两端封头拆卸时需要预留的1200mm操作空间、顶部蒸汽接口连接管道需要的安装空间，都在模型里做了占位校核，避免后期现场安装时和其他设备、管系发生干涉。

　　很多刚入行的工程师做这类换热设备建模，容易只盯着筒体、管束这些核心部件，忽略安装支座的地脚尺寸、接口的方位角度，结果模型看着好看，到现场根本装不上；这套模型在设计阶段就结合了近十年船舶、小型电站的现场安装反馈，把容易出问题的安装边界、接口位置、振动防护、热膨胀补偿这些细节都做了落地的结构设计，不管是用来做方案选型演示，还是拆解结构做加工图纸深化，都能直接复用，不需要再做大幅度的结构调整。
