管壳式热交换器三维结构设计方案

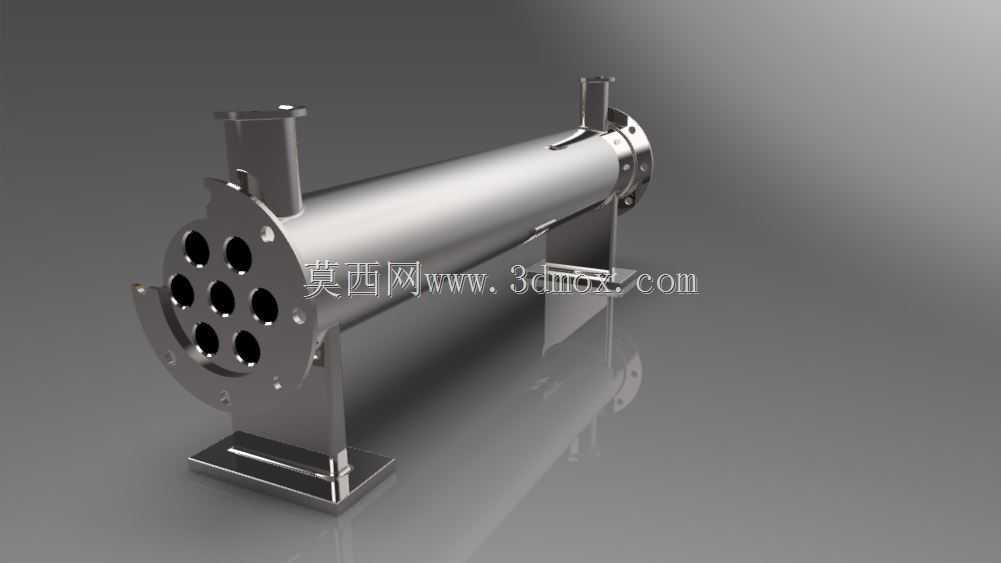

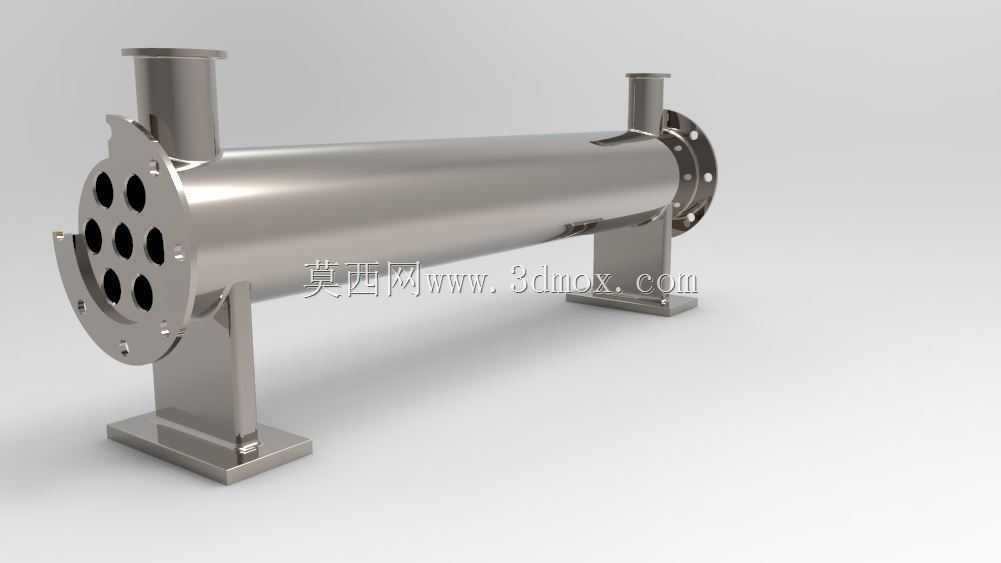

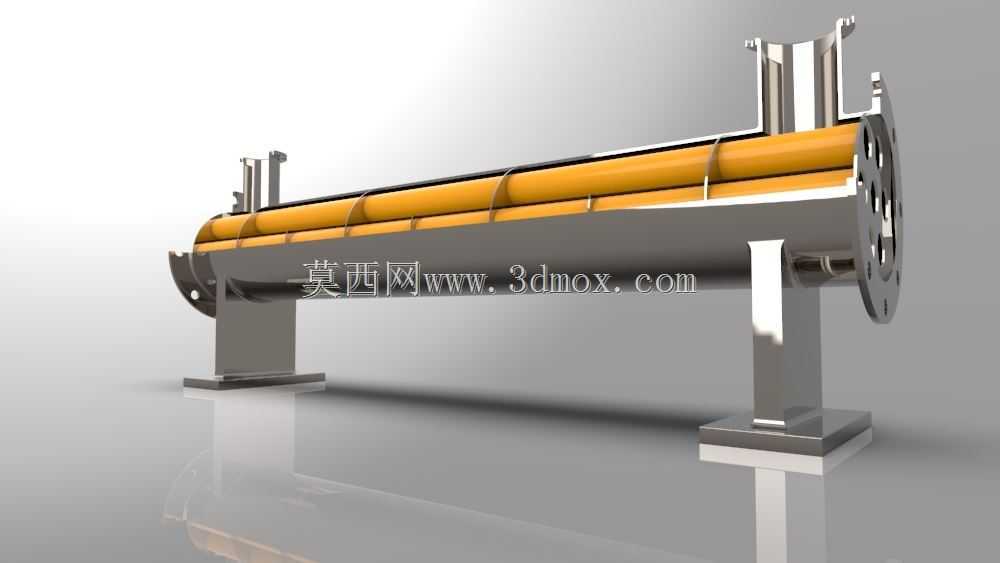

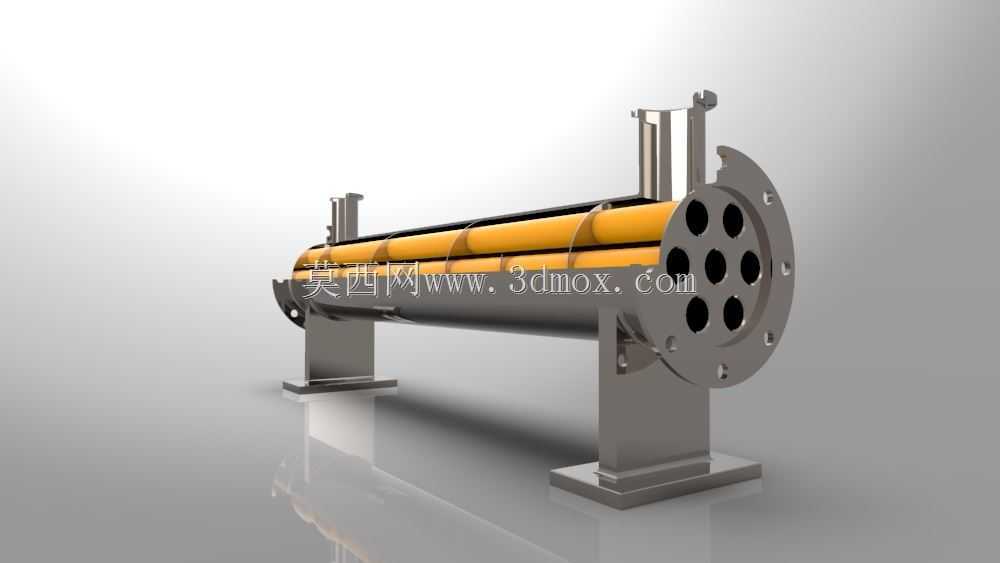

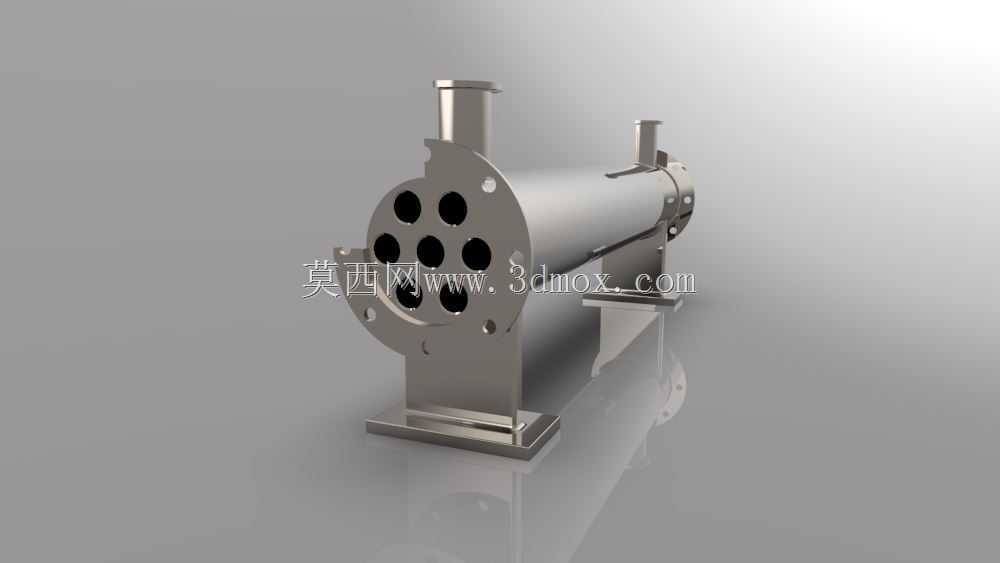

　　这款管壳式热交换器的结构设计，首先要匹配化工、暖通、能源动力领域常见的液-液、气-液换热工况，比如厂区循环水冷却工艺介质、供暖系统汽水换热、液压系统油温调控这类场景，安装时需要预留两端法兰的管道对接空间，底部支座的地脚螺栓孔位要和现场预埋的安装基础对齐，设备整体的水平度偏差需要控制在千分之一以内，避免壳程流体分布不均影响换热效率。从结构功能来看，设备采用卧式单壳程多管程的布局，壳程侧的黄色管束区域是换热核心区，两种温度不同的流体分别走管程和壳程，通过管壁完成热量传递，端盖上的多组开孔对应管程的流道分隔，可根据换热需求调整管程数，平衡流体流速与压降的关系，避免流速过低导致换热系数不足，或是流速过高带来额外的管路阻力损耗。

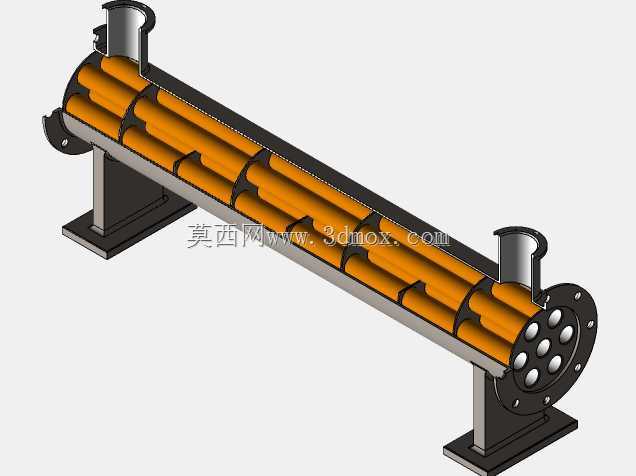

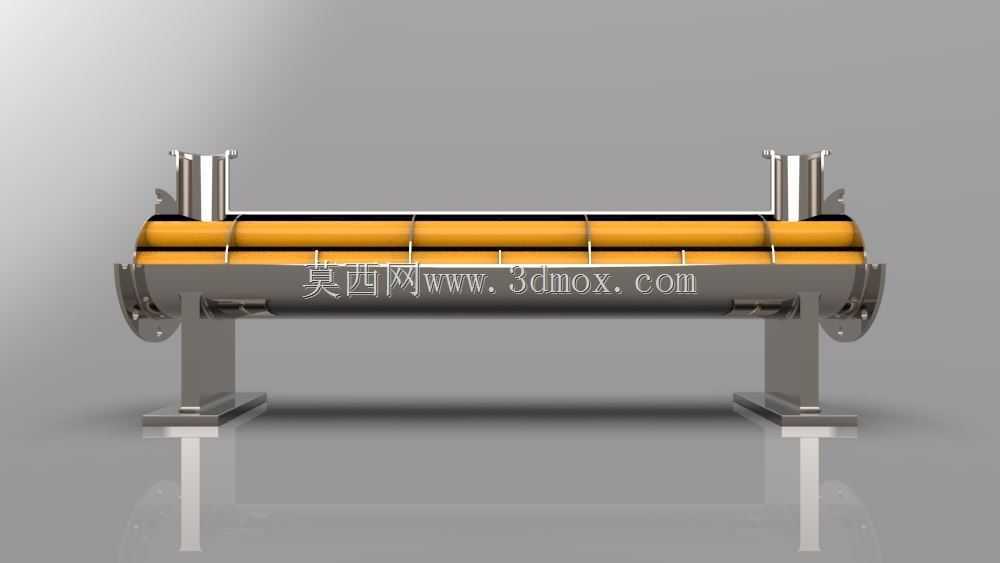

　　设计过程中首先要确定换热管的排布方式，采用正三角形布管可以在相同壳径下布置更多换热管，提升单位体积的换热面积，折流板的间距设置需要兼顾壳程流体的湍流程度和压降，间距过大会导致壳程流体短路，换热效率下降，间距过小则会大幅提升流体输送的能耗，同时折流板的缺口方向要和设备卧式安装的状态匹配，避免壳程下部积液影响换热。两端的法兰连接结构要考虑检修便利性，拆卸端盖即可完成换热管的清洗、堵漏作业，适合处理含有少量杂质的工艺流体，日常维护时不需要整体拆卸设备连接管道。支座采用鞍式支撑结构，两个支座分别设置固定端和滑动端，适配设备运行时的热胀冷缩位移，避免温度变化产生的热应力拉裂焊缝或损坏连接管道，滑动端的底板需要预留足够的位移余量，

　　根据设备工作温度与环境温度的差值计算最大膨胀量，预留的滑动行程要大于计算值的1.2倍。设备的进出口管径匹配常规工业管道的通径规格，法兰密封面采用突面形式，适配中低压工况的密封需求，垫片选用耐温耐腐的非金属垫片即可满足多数常规工况的使用要求。建模过程中需要重点核对管束与壳体内壁的间隙，间隙过大会导致壳程流体走短路，降低有效换热面积的利用率，间隙过小则会给管束穿装作业带来难度，同时要保证折流板与壳体内壁的贴合度，避免流体从折流板与壳体的缝隙旁通。管板与换热管的连接采用强度胀加密封焊的结构，保证在温度波动、压力波动的工况下不会出现泄漏，管板的厚度需要根据壳程和管程的设计压力计算确定，满足强度要求的同时避免材料浪费。

　　设备的整体外形为长圆柱卧式结构，安装时除了底部支座的固定，还需要在进出口管道处设置合理的管架支撑，避免管道重量直接作用在设备法兰上，造成法兰变形泄漏。在实际选型应用中，这款结构的热交换器适配的工况压力通常不超过4MPa，工作温度根据所选材质不同可覆盖-20℃到350℃的区间，可通过更换换热管、壳体的材质来适配腐蚀性流体的换热需求，比如采用不锈钢材质处理有腐蚀性的工艺介质，采用碳钢材质处理常规的水、蒸汽类介质。设计时还要考虑流体的流向，通常让温度更高的流体走管程，减少壳体的散热损失，或是让更容易结垢的流体走管程，方便后续的清洗维护，含有固体颗粒的流体走壳程时要适当加大折流板间距，避免颗粒沉积在壳程底部堵塞流道。
