法兰连接式笼型过滤构件结构设计

　　该过滤构件主要应用于工业流体输送管路的入口端防护场景，常见于给排水管线、化工介质输送系统、泵站取水口等位置，核心作用是拦截流体中裹挟的大体积硬质杂物、纤维团块、悬浮大颗粒杂质，避免这类杂质进入后端泵体、阀门、精密换热元件等核心设备，造成流道堵塞、叶轮卡滞、密封面划伤等故障，从源头降低管路系统的非计划停机风险。

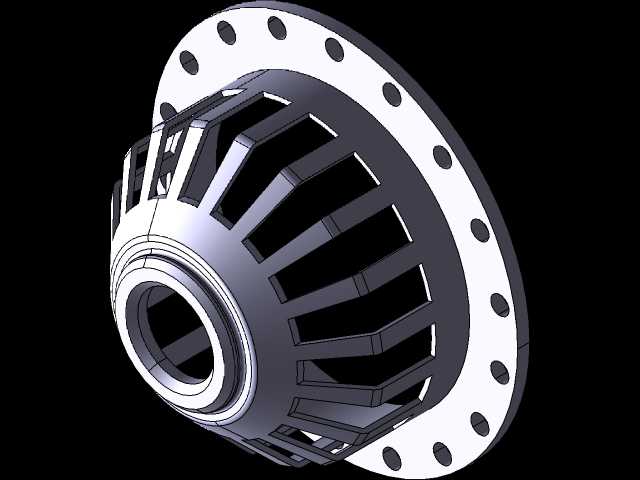

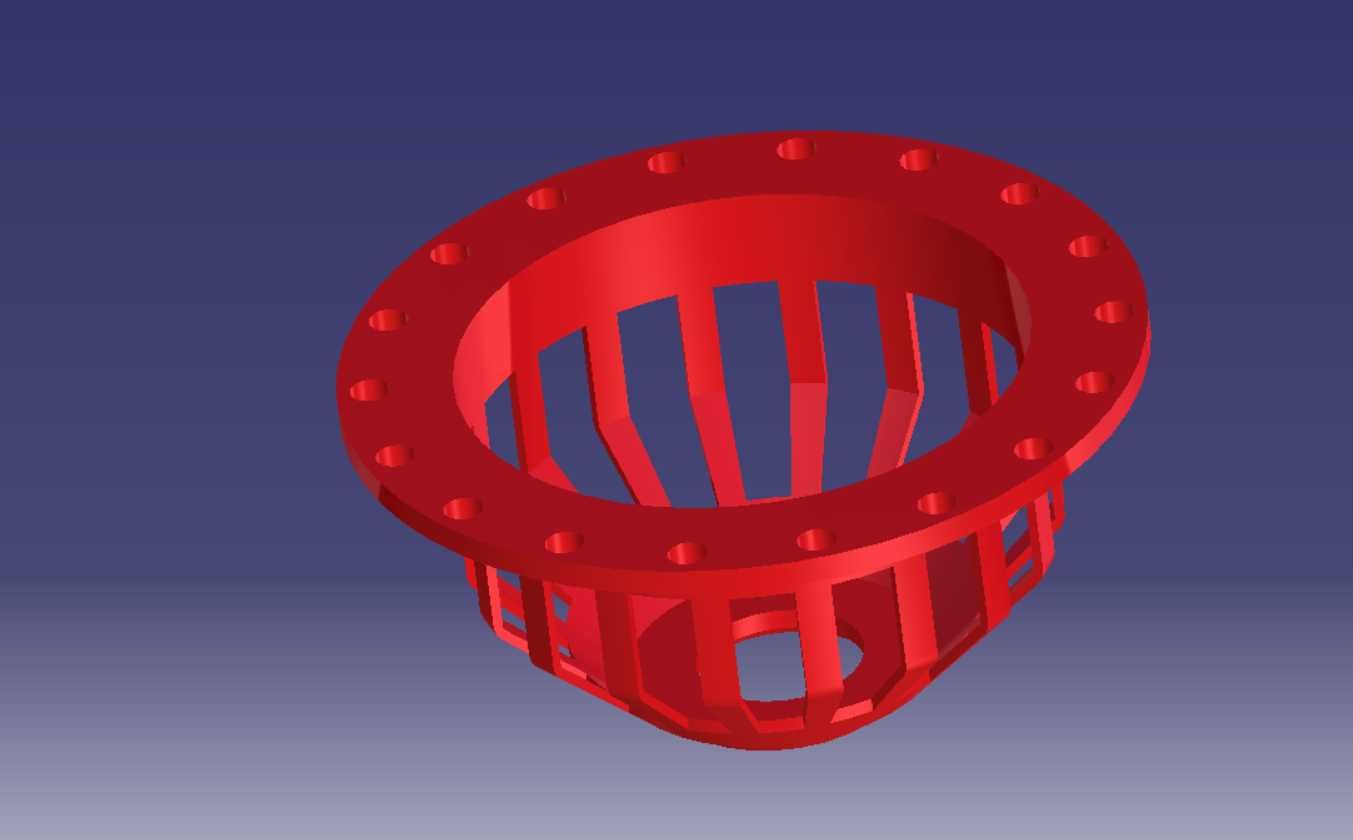

　　从结构功能来看，构件整体采用一体式笼型镂空设计，顶部为标准环形法兰安装边，法兰端面上沿周向均匀分布多个螺栓过孔，可与管路端部的配对法兰通过螺栓紧固实现密封连接，安装时法兰端面可根据输送介质特性选配橡胶、石棉或金属缠绕垫片，保证连接位置的密封性能，避免输送过程中出现介质泄漏。法兰下方的笼型主体采用周向均匀排布的竖向筋条作为支撑骨架，筋条之间预留均匀的通流间隙，既保证流体可以顺畅通过构件进入下游管路，又能通过筋条之间的间隙尺寸控制可通过杂质的最大粒径，实现物理筛分过滤的效果。构件底部做圆弧收束设计，相比直角封底结构，能降低流体进入构件时的局部阻力损失，减少流道内的紊流与涡流产生，同时避免杂质在底部直角位置沉积卡滞，降低日常清理维护的难度。

　　设计过程中首先确定安装边界尺寸，顶部法兰的外径、螺栓孔中心距、螺栓孔数量与孔径均匹配对应公称通径的管路法兰标准，可直接替换同规格管路入口的常规法兰配件，无需对现有管路进行额外改造，降低现场安装的适配成本。筋条的宽度与厚度经过受力校核，在保证通流面积满足管路额定流量要求的前提下，足够承受流体正向冲击以及杂物堵塞时产生的压差载荷，避免构件在高压差工况下出现筋条变形、断裂脱落的问题。周向筋条的排布间隙根据目标拦截杂质的最小尺寸设定，间隙沿构件轴向保持一致，避免出现局部间隙过大导致杂质漏过、或是局部间隙过小造成通流面积不足的问题。构件整体采用等壁厚设计，适合采用铸造、注塑或是钣金焊接工艺加工成型，加工过程中可根据输送介质的腐蚀特性、工作温度、压力等级选择对应的加工材质，比如普通给排水场景可选用铸铁或工程塑料，化工腐蚀介质场景可选用不锈钢或衬氟材质，满足不同工况的使用需求。

　　实际使用过程中，该笼型结构相比平面滤网结构拥有更大的有效过滤面积，同等通径下过流能力更强，杂质附着在筋条表面时不容易快速堵死流道，可延长连续工作的维护周期。清理维护时只需松开法兰连接螺栓将构件取出，通过高压水冲洗或是毛刷清扫即可去除筋条间隙中截留的杂质，清理完成后可直接回装使用，无需更换过滤耗材，长期使用的维护成本更低。构件的笼型骨架本身具备足够的结构强度，即使在入口端出现杂物堆积造成局部负压的工况下，也不会出现滤网吸瘪、变形的问题，结构可靠性远高于单层平面滤网结构。针对大流量管路场景，可在保持法兰安装尺寸不变的前提下，适当增加构件的轴向长度，进一步扩大过滤面积，适配更高流量的使用需求，无需改动安装接口即可完成升级替换。
