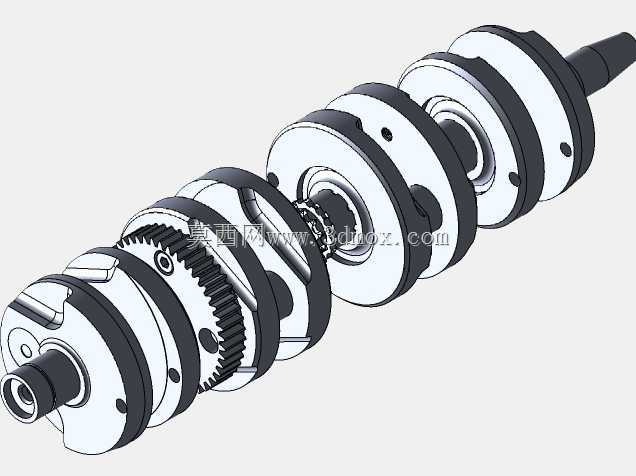

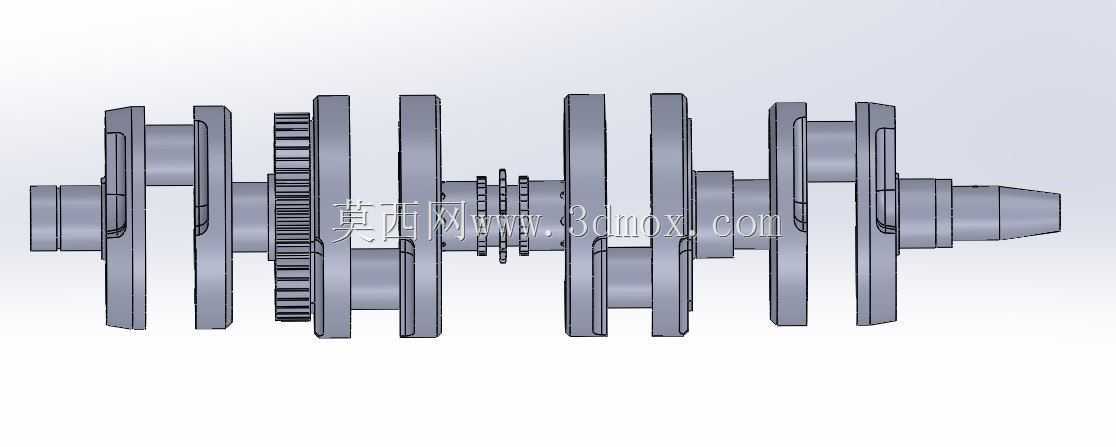

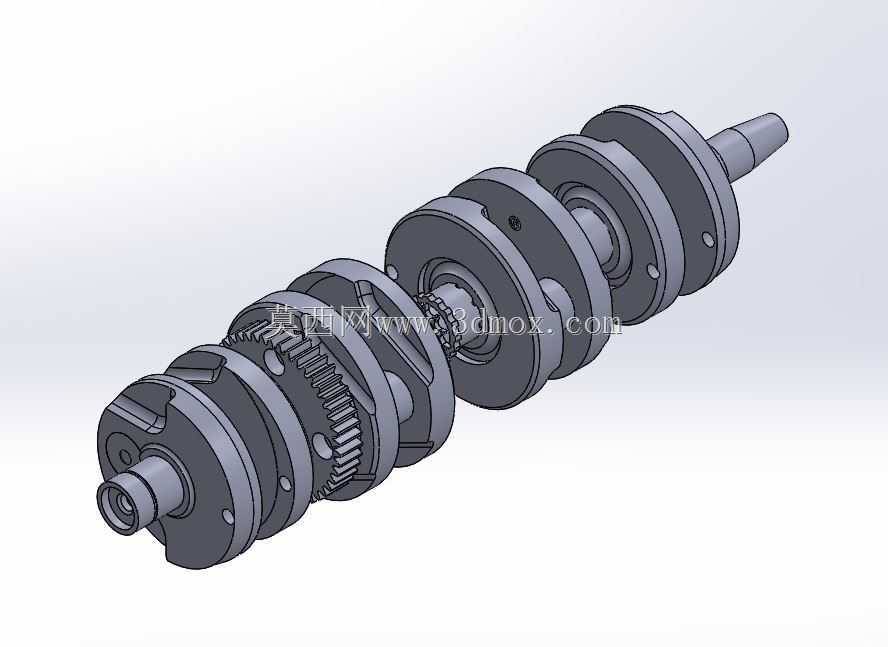

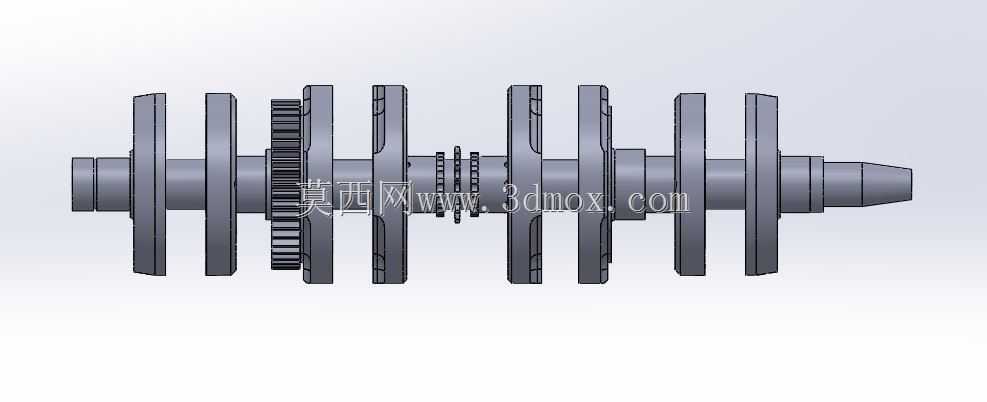

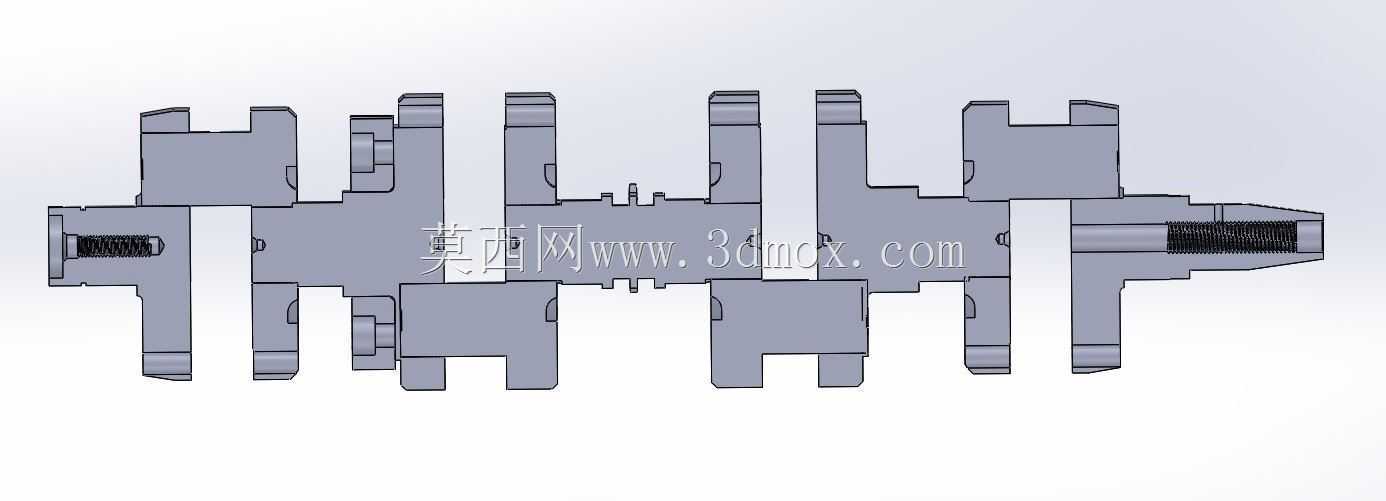

铃木GS750摩托车发动机曲轴总成结构

　　这款曲轴是直列四缸摩托车动力单元的核心回转部件，对应铃木GS750车型的动力输出需求设计，在整车动力系统中承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是发动机动力传递路径中最关键的受力构件。从实际应用场景来看，这类大排量街车的曲轴需要兼顾高转速下的动平衡稳定性与中低转速区间的扭矩输出平顺性，日常行驶中频繁的加减速、不同负载工况下的交变载荷，都对曲轴的结构强度、配重设计提出了极高要求。

　　从结构设计思路来看，该曲轴采用整体式多缸曲轴布局，四个曲柄销按照直列四缸发动机的点火间隔角布置，相邻曲拐的夹角匹配180度点火相位，保证四个气缸的做功行程均匀错开，降低动力输出的脉动冲击。每段曲柄臂上都集成了平衡配重块，配重的形状与质量经过精确匹配，用来抵消活塞、连杆组件往复运动产生的一阶、二阶惯性力，减少发动机运转时的整机振动，避免振动传递到车架引发驾乘不适，同时也能降低曲轴主轴承的交变载荷，提升轴承的使用寿命。曲轴的输出端集成了驱动齿轮，用来驱动配气机构的正时链条以及机油泵、平衡轴等附属部件，输入端则设计有与离合器、初级传动齿轮匹配的安装接口，保证动力能够顺畅传递到变速箱输入端。

　　从安装边界与配合尺寸来看，曲轴的主轴颈直径按照高负荷工况设计，与曲轴箱上的主轴承瓦配合间隙控制在严格的公差范围内，保证高速运转时的油膜形成稳定，避免出现烧瓦、抱轴的故障。曲柄销与连杆大头轴承的配合面经过高精度加工，表面粗糙度满足高载荷下的滚动摩擦需求，连杆可以在曲柄销上灵活转动，同时不会出现过大的配合间隙导致的敲击异响。曲轴上的润滑油道设计贯穿主轴颈与曲柄销，发动机工作时机油泵输送的压力润滑油会通过曲轴内部的油道到达各个配合面，为轴承提供持续的润滑与散热，避免金属部件直接接触出现磨损。

　　在实际装配场景中，该曲轴需要先将连杆组件装配到对应的曲柄销上，再整体吊装入曲轴箱的主轴承座内，通过主轴承盖将曲轴固定，装配过程中需要严格控制主轴承盖的拧紧力矩与拧紧顺序，避免曲轴出现弯曲变形导致运转卡滞。曲轴的轴向窜动量也通过止推垫片进行限制，保证曲轴在受热膨胀时有足够的伸缩空间，同时不会出现过大的轴向窜动影响齿轮、离合器的正常啮合。这款曲轴的配重设计充分考虑了四缸发动机的惯性力平衡，不需要额外加装大尺寸的平衡轴就能实现较好的振动控制，既能够减轻发动机的整体重量，也能减少动力传递过程中的损耗，提升动力输出的直接感。对于摩托车发动机的设计研发、维修拆解参考而言，这类成熟量产车型的曲轴结构具备很高的参考价值，其配重比例、油道布局、安装接口的设计逻辑，都可以为同排量多缸摩托车发动机的曲轴设计提供实际参照，帮助设计人员在开发过程中规避结构强度、动平衡、润滑可靠性方面的常见问题。
