带温度测量功能的径向热压指示表结构

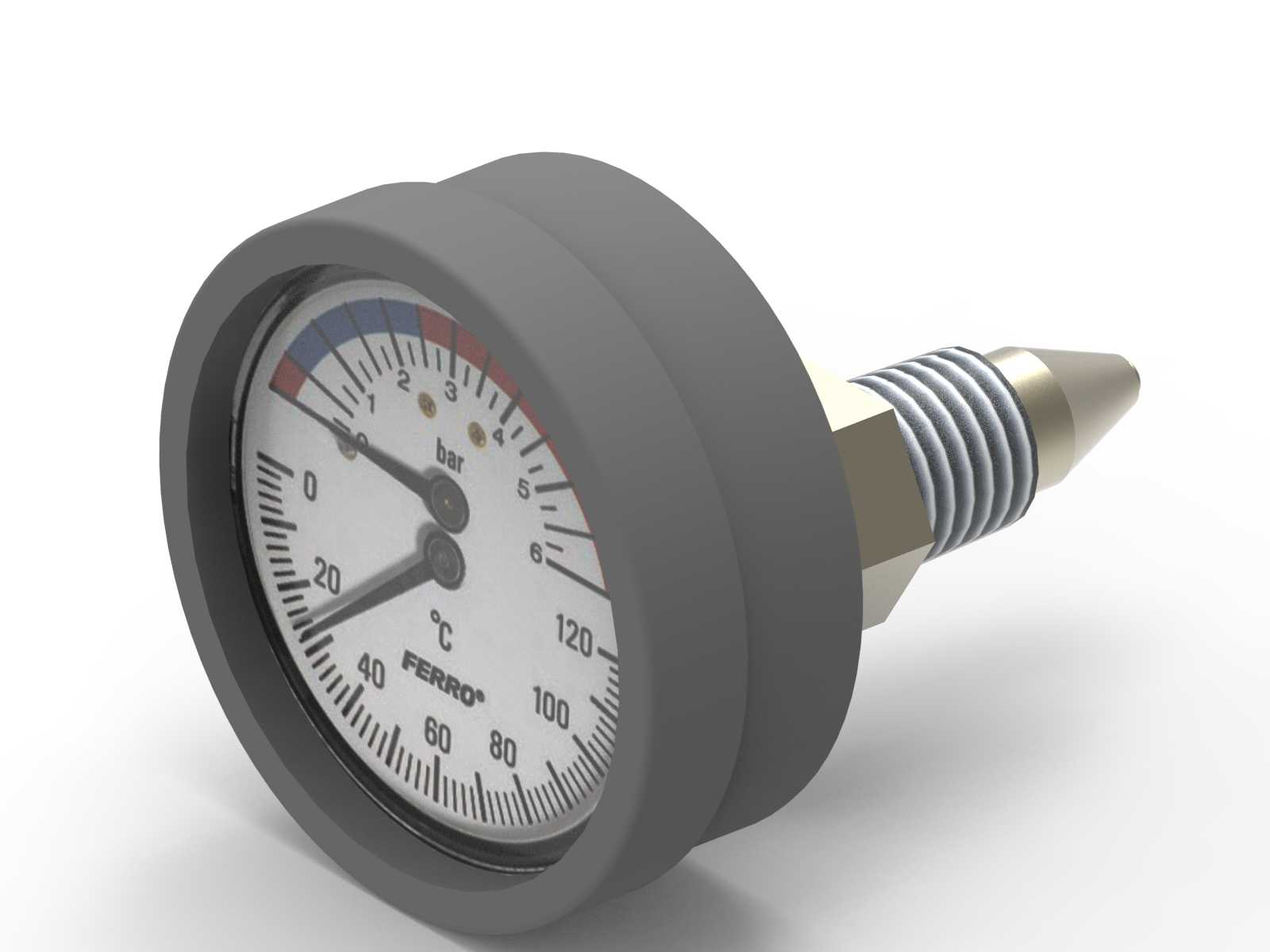

　　在民用供热管网、小型工业蒸汽回路、水暖换热终端这类需要同时获取介质压力与温度参数的场景里，传统单参数仪表需要预留两个安装点位，不仅增加管路开孔的加工成本，也容易因两个测点的位置差带来参数匹配误差，这类温压一体的热压指示表就是针对这类痛点设计的检测元件。从结构上看，该仪表采用径向安装布局，检测端为外螺纹连接结构，螺纹段带有标准密封锥度，前端的锥形探头可直接伸入被测介质流道，无需额外加装延伸取样管，能减少介质参数传递的滞后性，探头内部集成了压力感应膜盒与温度感温元件，可同时采集两个参数并通过同轴双指针在同一表盘上显示，读数时无需在两个仪表间切换视线，日常巡检效率更高。

　　设计过程中首先考虑的是安装边界的适配性，表壳采用全包覆的硬质防护结构，外圈的加厚橡胶层可抵御安装过程中的磕碰，也能在设备运行时缓冲管路传递的小幅振动，避免内部齿轮传动机构出现松旷导致的读数偏差。表盘的刻度布局做了分区优化，压力刻度采用bar为单位，量程覆盖0到6bar，适配常规低压水暖、蒸汽系统的压力检测范围，温度刻度采用摄氏度为单位，量程覆盖0到120℃，刚好匹配民用供热、常压热水系统的温度区间，两个刻度圈采用不同的线宽与色标区分，压力刻度靠近表盘中心，温度刻度靠近表盘外缘，即使在光线不足的设备间内，也能快速区分两个参数的读数。

　　从安装尺寸来看，该仪表的螺纹接口采用通用管螺纹规格，可直接适配市面上绝大多数水暖管路、小型换热设备的预留安装孔，安装时仅需在螺纹段缠绕密封带或加装密封垫片，拧入到位即可完成密封，无需额外焊接法兰或定制转接头，后期维护更换时也可直接同规格替换，无需改动原有管路结构。表体的轴向厚度控制在紧凑范围内，安装后不会突出管路过多，可适配空间局促的阀组安装区、设备夹层内的管路测点，不会与周边的阀门、管线产生安装干涉。

　　功能设计上，该仪表为纯机械结构，无需外接供电或信号线路，依靠介质压力推动膜盒形变、感温介质热胀冷缩带动指针偏转，可靠性远高于电子式检测元件，在潮湿、有轻微电磁干扰的设备环境下也能稳定工作，不会出现供电中断、信号漂移导致的参数失准。表盘上的色标区间可直观提示系统运行状态，蓝色区间对应低温低压的停运或冷态循环状态，红色区间对应超温超压的异常区间，巡检人员无需记忆参数阈值，通过指针所处的色区就能快速判断系统运行是否正常。

　　建模过程中需要重点关注几个配合公差：一是探头与表壳的连接密封位，需要保证螺纹同轴度，避免安装后表体歪斜影响读数视角；二是内部双指针的同轴转动间隙，两个指针分别对应两套独立的传动机构，既要保证转动灵活无卡滞，也要避免间隙过大导致指针晃动、读数偏差；三是表蒙与表壳的配合位，需要做密封结构设计，避免水汽、灰尘进入表盘内部，长期使用后出现刻度模糊、指针锈蚀的问题。另外探头前端的锥形结构做了圆弧过渡，不会在伸入管路时对流道内的介质流动产生明显的扰流，也不会滞留介质中的杂质，长期使用不会出现探头堵塞导致的检测失准。

　　这类仪表通常直接安装在换热设备进出口、供热管路的分支节点、小型锅炉的水套位置，可同时为运行人员提供压力与温度两个核心参数，省去了单独安装压力表与温度计的成本，也减少了管路的开孔数量，降低了管路泄漏的风险。在结构设计时充分考虑了现场使用的恶劣工况，表壳的防护等级可满足常规工业环境的使用要求，即使在有少量溅水、粉尘的泵房、换热站内，也能长期稳定工作，无需频繁拆检维护。
