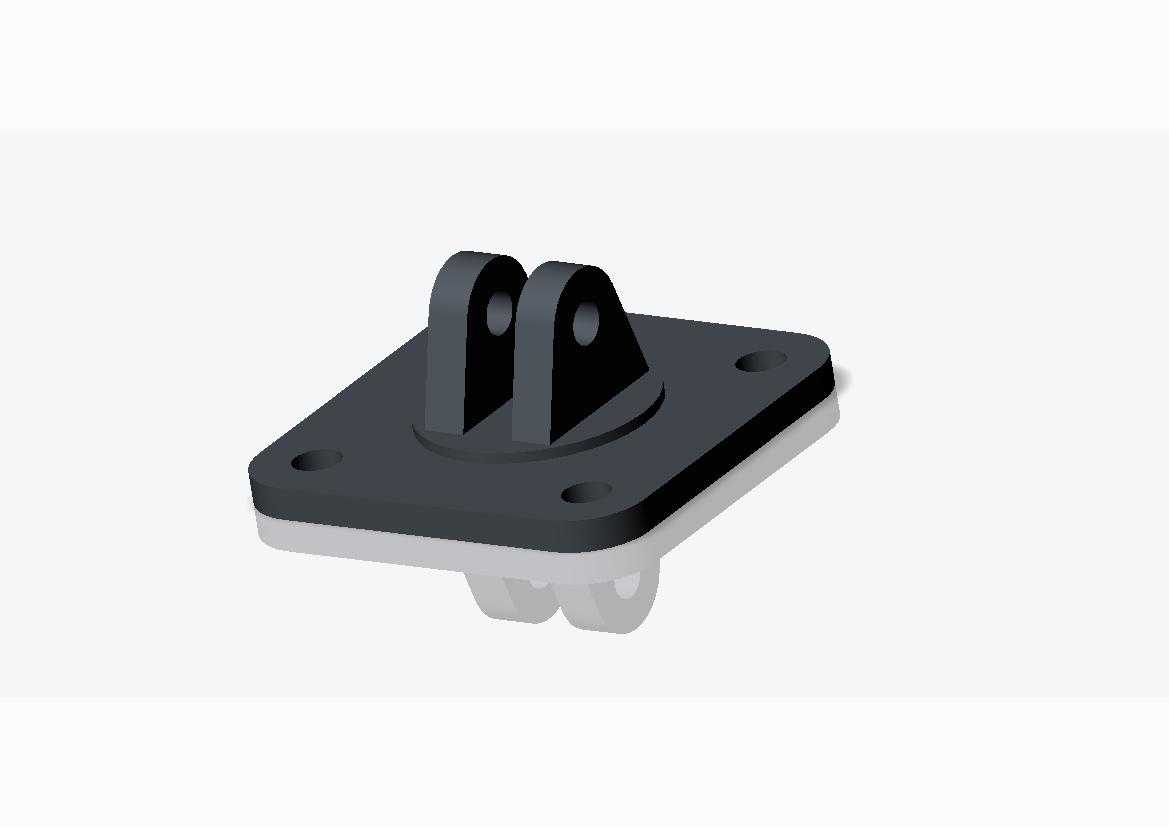

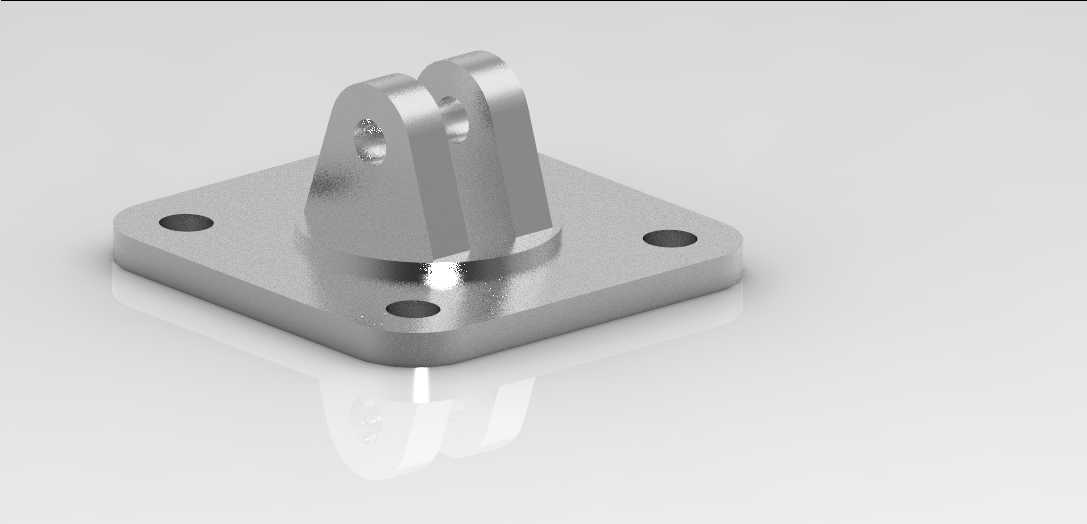

方形安装座双耳铰接支撑头轭结构

　　这类带方形安装法兰的双耳铰接头轭，是工业传动与支撑链路里非常常见的铰接承载零件，日常在各类工装夹具、自动化输送线的摆臂连接位、小型工程机械的连杆铰接端、检测设备的角度调节支撑位都能见到它的身影。它的核心作用是作为两个相对转动构件之间的连接基座，一端通过法兰面牢牢固定在设备的安装基准面上，另一端通过双耳之间的销轴孔，与带单耳接头的连杆、摆臂或者调节杆配合，实现两个构件之间绕销轴轴线的定轴转动，同时承担铰接位置传递过来的径向载荷、小幅冲击载荷以及转动过程中的侧向分力。

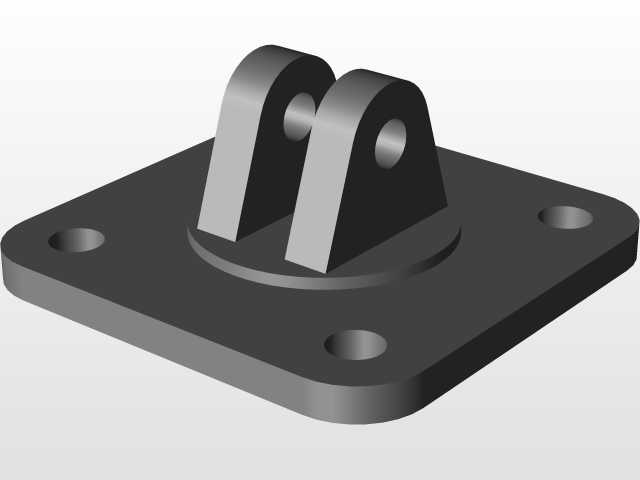

　　从结构设计逻辑来看，底部的方形安装法兰做了圆角过渡处理，四个角位置预留了沉头安装孔，这种设计首先是避免方形法兰的直角边在安装、搬运过程中产生应力集中导致磕碰崩边，其次四个安装孔的位置对称分布在法兰对角线上，安装时可以通过四颗螺栓实现均匀压紧，相比两孔安装的结构，抗扭转能力更强，能避免铰接部位受侧向力时法兰出现偏转。法兰与上方双耳支撑结构的衔接位置做了渐变式的加厚过渡，没有采用直角直连的结构，这是因为铰接位置的载荷会通过耳片传递到法兰根部，渐变过渡的结构可以让应力流线更平滑，避免根部出现应力集中导致长期交变载荷下出现疲劳断裂。

　　上方的两个平行耳片保持了严格的同轴度要求，耳片上的销轴孔在加工时需要一次装夹完成镗削，保证两侧孔的轴线重合度，否则装配销轴后会出现卡滞、转动不畅的问题，长期使用还会出现销轴偏磨、耳片受力不均开裂的情况。耳片的内侧间距是根据配套铰接接头的厚度设计的，装配时间隙控制在0.1到0.2毫米之间，既可以保证铰接件转动灵活，又不会因为间隙过大导致转动时出现窜动、冲击。耳片的外侧做了小角度的拔模斜度，一方面是方便零件如果采用铸造或者锻压毛坯生产时脱模，另一方面也可以减少耳片外侧的锐边，避免装配时划伤操作人员。

　　从安装边界来看，方形法兰的边长尺寸需要匹配安装位置的基准面大小，保证四个安装孔的位置能够完全落在设备的安装支撑面上，不会出现孔位悬空的情况；沉头孔的深度需要匹配所用内六角螺栓的头部高度，保证螺栓拧紧后头部不会高出法兰表面，避免法兰安装后出现间隙、贴合不实的问题。双耳的总高度决定了铰接点的中心高度，也就是销轴轴线距离安装基准面的垂直距离，这个尺寸直接关系到整个连杆机构的运动轨迹，设计时需要和整个运动机构的尺寸链匹配，避免出现运动干涉。耳片上销轴孔的直径需要和配套销轴采用间隙配合，公差范围一般控制在H7/h6的区间，既保证销轴可以顺利穿入，又不会因为配合间隙过大导致铰接位置出现旷量。

　　在实际选型应用时，首先要核算铰接位置的最大承载载荷，根据载荷大小选择对应厚度耳片、对应直径销轴孔的规格，避免耳片厚度不足导致受载变形；其次要确认安装面的平面度，如果安装面平面度不足，法兰拧紧后会出现内应力，长期使用可能导致法兰变形，进而影响上方耳片的同轴度，导致转动卡滞。如果应用在有腐蚀环境的工况下，还需要对零件表面做阳极氧化或者镀锌钝化处理，提升防锈能力；如果是用在频繁摆动的铰接位置，耳片的销轴孔内还可以压配铜套或者自润滑轴承，减少转动时的磨损，延长零件的使用寿命。这类零件虽然结构看起来不复杂，但作为铰接链路的核心支撑件，每一处尺寸的设计、形位公差的控制都直接影响整个机构的运行稳定性，建模时需要重点关注安装孔的位置度、耳片孔的同轴度以及法兰与耳片衔接位置的圆角处理，才能保证加工出来的零件满足实际使用要求。
