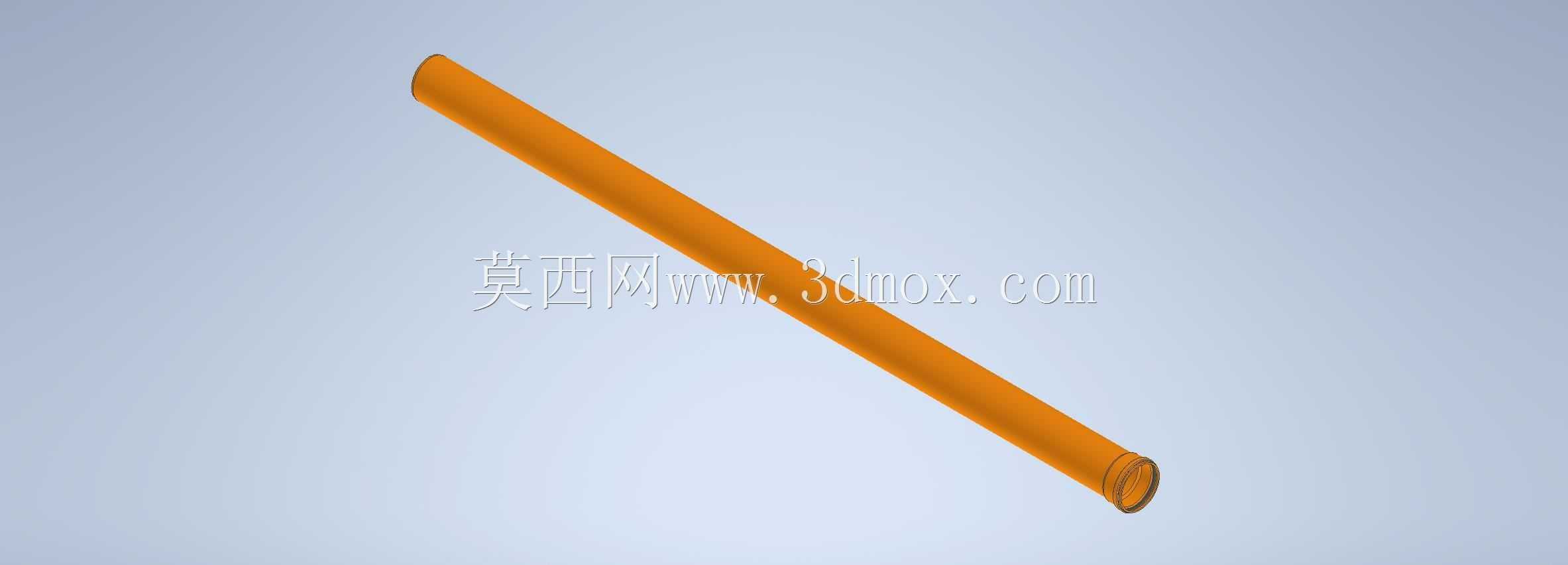

DN160规格3米长KG输送管道结构

　　在市政给排水、工业流体输送、厂区工艺管网搭建场景中，这类公称通径160mm、有效长度3000mm的KG管道是管路系统的核心基础构件，日常选型时经常会碰到同系列不同长度的管件搭配需求，做三维布管时如果没有精准的管件模型，很容易在装配阶段出现管路干涉、安装余量不足的问题。从实际工程应用来看，这类管道主要承担无强腐蚀性的常温流体输送任务，常见于建筑室内外排水支路、厂区循环水旁通管路、农田灌溉支管网等场景，相比小通径管道，DN160的通径设计可以在较低流速下实现更大的流量输送，有效降低管路沿程阻力损失，减少输送过程中的能耗。

　　设计这类管道的时候，首先要明确安装边界条件：单根管道有效长度3000mm，公称通径160mm，端部采用适配KG系列管件的承插结构，建模时需要严格控制端部承口的内径公差、插口的外径公差，保证现场安装时可以和同规格的弯头、三通、直接头顺利配合，不会出现插接过松漏液或者插接过紧无法装配的问题。管道主体采用等壁厚设计，壁厚取值兼顾承压能力与材料成本，日常使用场景下可以承受0.6MPa以内的工作压力，完全满足常规重力流排水、低压循环水输送的压力要求。

　　做三维建模的时候，不能只做一个简单的拉伸圆柱，要还原端部的承插止口结构、管口的倒角处理，这些细节直接影响后续装配仿真的准确性。很多新手建模时容易忽略管道端部的安装导向倒角，导致在做管路装配干涉检查时出现误报，实际生产中管口的15度导向倒角是必备结构，既可以方便安装时对准承口，也能避免安装时划伤密封圈影响密封效果。另外管道外壁做光滑圆弧处理，没有多余的凸起结构，既可以减少流体在管内流动的阻力，也方便现场安装时的吊装、搬运，不会因为结构凸起剐蹭施工人员或者其他管路构件。

　　从管路布局的角度来说，3000mm的单根长度是工程中比较常用的模数，既可以减少管路接口数量、降低漏液风险，也不会因为单根过长导致运输、吊装难度提升。在做整体管网设计时，搭配同系列1500mm、4000mm长度的同规格管道，可以灵活适配不同的布管距离，减少现场切割管件的工作量，降低材料损耗。安装时需要注意，管道的支撑间距要控制在合理范围，避免长距离无支撑导致管道挠曲变形，影响接口密封性能，DN160规格的这类管道，水平安装时支撑间距建议不超过2米，垂直安装时每层楼板位置都要做固定支撑。

　　另外在做管路系统仿真的时候，这个精准的模型可以帮助工程师准确计算管路的流道容积、沿程阻力，提前预判系统的输送能力是否满足设计要求，避免后期施工完成后出现流量不足的问题。很多项目在设计阶段因为管件模型尺寸不准，导致材料统计出现偏差，要么采购量不足耽误工期，要么采购过量造成材料浪费，精准的三维模型可以直接导出物料清单，统计的管道长度、接口数量和实际施工需求偏差可以控制在2%以内，大幅提升项目前期预算核算的准确性。对于做设备配套的工程师来说，这类管道模型还可以直接集成到整体设备的外围管路设计中，提前预留管道安装空间，避免设备进场后发现管路和设备主体、厂房结构出现干涉，减少现场整改的工作量。
