DN160规格500长度KG直式管道构件

　　在市政给排水、建筑室内外排污、工业流体输送的管线布设场景中，这类承插式直段管道是管线系统里用量极大的基础构件，承担着定向引导流体、衔接不同管线节点的核心作用，和弯头、三通、检修口等配件配合，就能搭建成完整的流体输送通路。日常做管线排布设计时，这类定长直段管的选型直接影响整个管线的安装效率、密封可靠性以及后期运维的便捷度，很多刚入行的设计人员容易忽略直段管的承口结构细节，导致现场安装时出现插接不到位、密封胶圈错位的问题，反而拖慢施工进度。

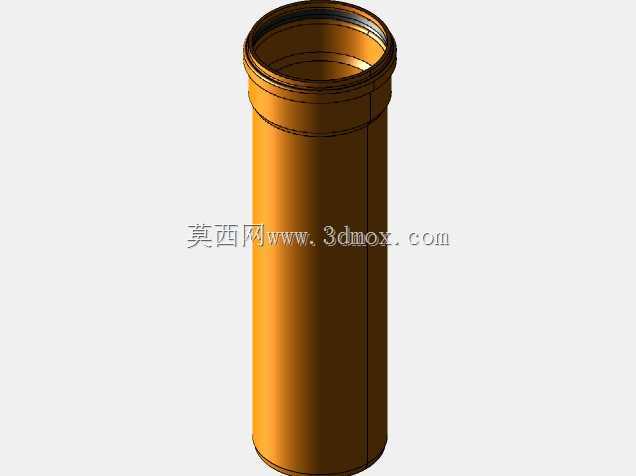

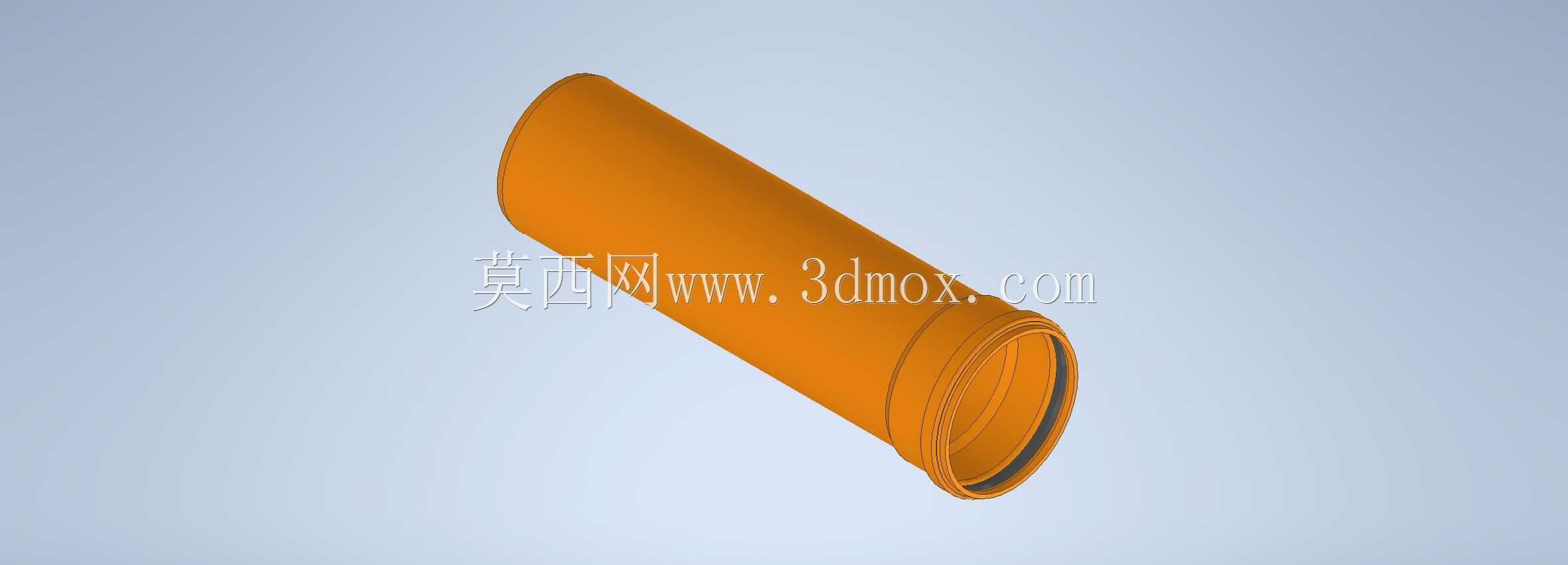

　　这款DN160口径的直段管道，有效铺设长度为500mm，属于管线布设里常用的短节定长构件，多用于管线转角后调整间距、设备接口与主管道之间的衔接段，或者是检修口、阀门两侧的短距离连接场景，相比整根长管，短节管不需要现场裁切，能避免裁切产生的毛边破坏密封胶圈，也能减少现场裁切带来的材料损耗。从结构设计来看，管道一端为扩口承插结构，内壁预留了密封胶圈的安装卡槽，安装时将配套的橡胶密封圈嵌入卡槽，再将另一根同规格管道的平口端插入承口，就能实现可靠的密封连接，不需要额外焊接或者涂抹粘接剂，安装效率远高于传统粘接式管道，而且后期如果需要局部改管，只需要拆开承插接口就能调整，不会破坏管道本体。

　　管道本体采用等壁厚设计，壁厚取值匹配160mm公称直径对应的承压要求，能满足常规重力流排污、低压输水的工况需求，管壁外表面做了均匀的防滑纹理处理，一方面是生产脱模时能更好地脱离模具，另一方面现场搬运、安装时不容易打滑，提升施工操作的安全性。承口端的外侧做了加厚加强筋设计，因为承插接口是整个管线受力最薄弱的位置，当管线出现不均匀沉降或者受外力拉扯时，加厚的承口结构能避免接口处开裂，提升整个管线的抗形变能力。平口端的端部做了小角度的倒角处理，安装时能更顺畅地插入承口的密封圈内，不会刮伤橡胶圈导致密封失效，这个倒角的角度经过反复验证，角度太大容易导致插接时密封圈移位，角度太小则起不到导向作用，实际安装时不需要额外打磨管口就能直接插接。

　　做三维建模时，这类管道的建模重点在于承口内部的卡槽尺寸、平口端的倒角参数以及承插配合的公差预留，很多新手建模时容易把承口内径做的和管道外径完全一致，忽略了密封圈的安装空间以及插接时的装配间隙，导致实际生产出来的管件要么插不进去，要么插进去之后密封不严。建模时需要严格遵循承插式管件的配合公差要求，承口内径要比管道外径大1.2-1.8mm，预留出密封圈的压缩量以及安装时的调整间隙，卡槽的深度要匹配对应规格密封圈的线径，保证密封圈装入后不会脱出，同时插接后能产生足够的压缩量实现密封。另外承口端的加强筋位置和厚度也要符合实际生产的工艺要求，不能出现壁厚突变导致注塑时产生缩痕，影响管件的结构强度。

　　从安装边界来看，这款管道安装时，承口端需要逆着流体来向布置，这样流体在管内流动时，压力会将接口处的密封圈压得更紧，提升密封效果，如果装反了，流体压力容易把密封圈冲开导致渗漏。单根500mm的长度设计，也让它在狭小空间内的布设更灵活，比如在管井内、设备旁的狭窄区域，长管无法弯折或者调整位置，用这种短节管就能轻松完成连接，不需要额外裁切管材。另外管道的外表面光滑度也有明确要求，不能有明显的凸起或者凹陷，避免管线布设时和支架接触出现应力集中，长期使用导致管道破损。在实际管线排布时，这类短节管还常用来调整管线的累计安装误差，因为长管的长度是固定的，多根连接之后累计的误差会导致最后一段无法和设备接口对齐，这时候用不同长度的短节管来调整，就能轻松消除累计误差，保证整个管线的安装精度。

　　从工况适配性来说，这类KG管道能适配常规的生活污水、雨水、中性工业废水的输送，内壁光滑流阻小，不容易挂污堵塞，长期使用也不会因为内壁结垢导致通径变小。承插式的连接方式也让它能适应一定程度的地基不均匀沉降，当管线出现小幅度的位移时，承插接口能允许微小的角度偏转，不会像刚性连接的管道那样直接断裂，这也是它在市政管网、小区室外管网中被大量使用的核心原因。做结构设计时还要考虑管道的堆放要求，平口端和承口端要交替堆放，避免承口承受集中荷载导致变形，一旦承口出现变形，整个管件就无法正常安装使用，这也是设计时在承口处做加厚处理的另一个原因，提升堆放和运输过程中的抗变形能力。
