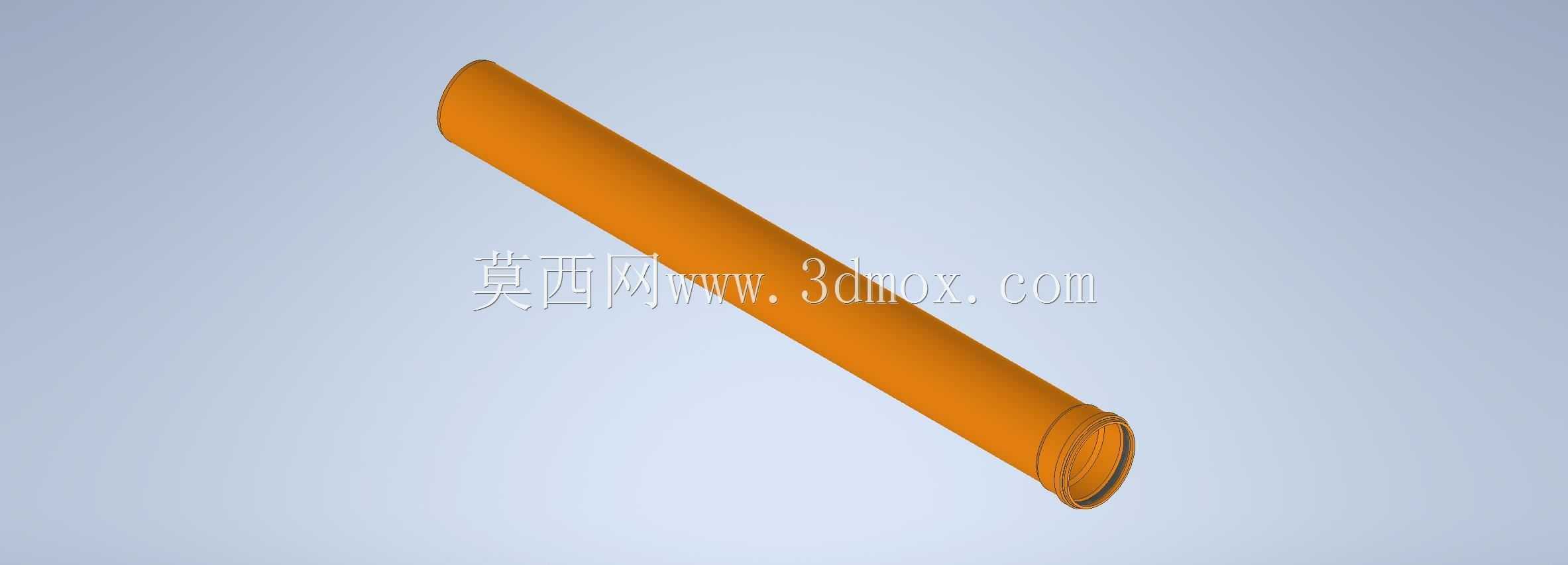

DN160规格长度1500mmKG直型管道构件

　　在市政给排水、建筑室内排污、工业流体输送的管路布设场景中，这类公称通径160mm、有效长度1500mm的KG管道是管路系统里用量较大的基础构件，承担着定向输送液态、气态介质的核心作用，和同系列不同长度的管件搭配时，可灵活适配不同跨度的管路走向需求，减少现场拼接的接头数量，降低管路渗漏的风险概率。从结构设计角度看，该管道采用一端扩口承插的结构形式，承口端做了环形限位凸台与密封槽预留，安装时可直接将同规格管道的平口端插入承口，配合橡胶密封圈即可完成密封连接，无需额外焊接或法兰对接，大幅提升现场安装的作业效率，尤其适合工期紧张的管网布设项目。管道整体壁厚均匀，沿长度方向的同轴度公差控制在合理范围内，

　　避免介质输送过程中出现局部流阻突变的问题，内壁做了光滑处理，减少流体输送时的沿程阻力，降低输送过程中的能耗损失，外壁则保留了均匀的加强筋结构？不对，该款管道外壁为光滑柱面，依靠管材本身的环刚度满足埋地或架空布设的承重需求，公称压力等级适配常规低压流体输送场景，可满足民用建筑排污、市政雨水收集、工业循环水输送等多数常规工况的使用要求。设计建模过程中，首先确定公称通径对应的内外径参数，结合1500mm的有效长度，先构建基础圆柱实体，再对一端进行承口结构的特征拉伸，预留密封槽的安装空间，对承口与管身的衔接位置做圆角过渡，避免应力集中导致的运输或安装过程中开裂问题，管身末端做平口倒角处理，方便安装时顺利插入承口密封圈位置，

　　不会刮损橡胶密封件。从安装边界来看，该管道单根长度1500mm，架空布设时支撑点间距可设置在1200-1400mm区间，避免管身因自重产生挠曲变形；埋地布设时，管底需铺设100mm厚度的砂石垫层，避免局部硬物硌伤管身，承插接口位置需预留操作空间，方便后续检修维护。实际工程应用中，这类管道常和同系列的弯头、三通、变径接头搭配使用，组成完整的管路网络，相比传统金属管道，其自重更轻，单人即可完成搬运与安装作业，耐腐蚀性更强，在输送带弱腐蚀性的污水或化工介质时，无需额外做防腐处理，全生命周期的维护成本更低。建模时需重点关注承口的尺寸公差，承口内径与管身外径的配合间隙需控制在合理范围，间隙过大会导致密封不严出现渗漏，间隙过小则会导致安装困难，

　　甚至顶裂承口结构；管身的直线度公差需控制在每米不超过2mm，避免多根管道拼接后出现管路走向偏移，影响整体管网的布设精度。另外，管道的端口平整度也需要重点控制，平口端的端面需与管身轴线垂直，垂直度公差不超过1mm，保证插入承口后密封圈受力均匀，实现全周密封效果。在不同的应用场景中，该管道的固定方式也存在差异，架空布设时采用抱箍式管卡固定，管卡与管道之间需垫橡胶垫，避免硬接触磨损管身；埋地布设时回填土需分层夯实，避免管道出现不均匀沉降导致接口脱开。对于室内明装的场景，管道外壁可根据需求涂刷不同颜色的标识漆，区分介质类型，比如排污管涂刷橙色标识，循环水管涂刷绿色标识，方便后期运维人员快速识别管路属性。
