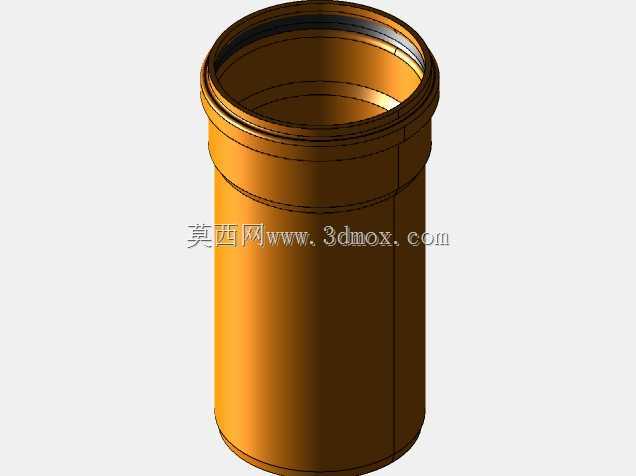

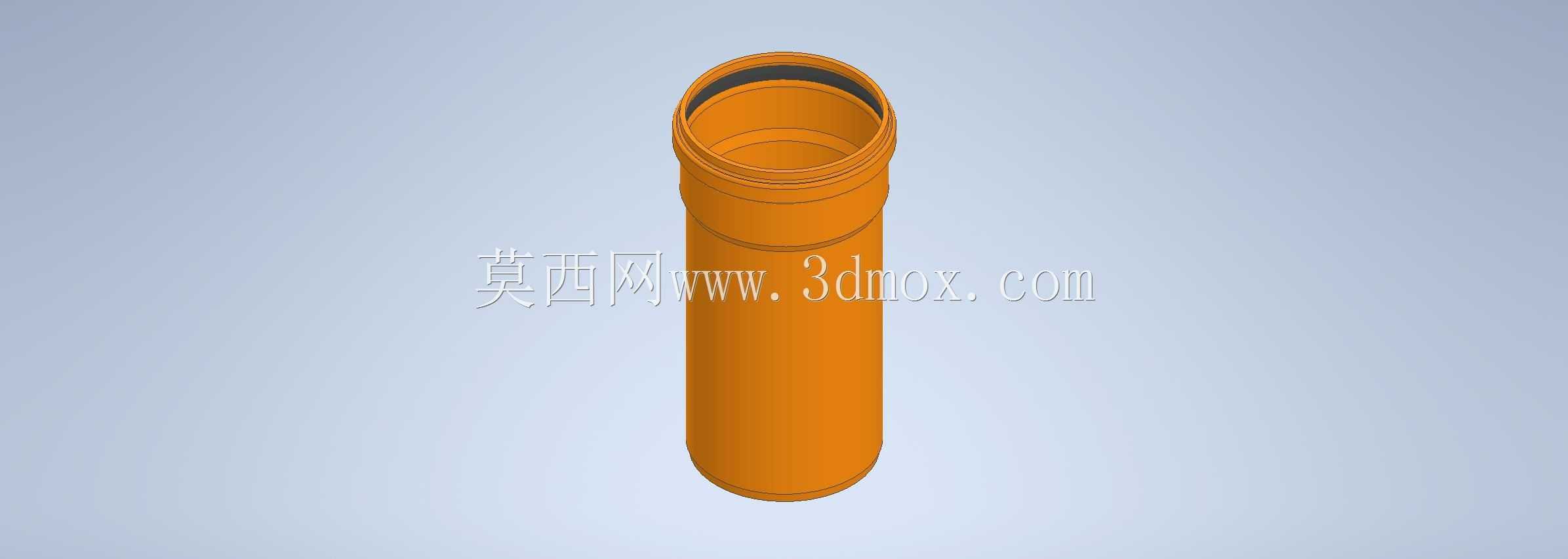

DN160规格KG直型排水管道结构设计

　　在市政雨污分流管网改造、建筑室外排水系统布设、工业厂区排污管线搭建的场景里，这类公称直径160mm的KG直型管道是管线布设里的基础衔接构件，主要承担重力流排水的介质输送功能，适配无压排水的工况需求，日常输送的介质包含雨水、生活污水、轻度腐蚀性的生产废水，管材本身的耐腐属性可以适配多数地下埋设的潮湿土壤环境，减少长期使用过程中的管壁腐蚀渗漏问题。

　　从实际使用的功能特性来看，这款管道采用承插式的接口结构设计，端部的扩口承端内置密封胶圈卡位，安装时直接将同规格管道的插端推入承端即可完成密封衔接，不需要额外焊接或者粘接作业，现场施工的效率远高于传统刚性接口管材，同时承插结构允许一定角度的轴向偏移，能够适配地基轻微沉降带来的管线错位，避免接口处因为应力集中出现开裂渗漏。管道的壁厚设计经过承压验算，满足地下埋设时覆土厚度带来的外压荷载要求，同时内壁做了光滑度优化，减少污水输送过程中的阻力，避免污物挂壁造成的管道堵塞问题，降低后期管网运维的清掏频率。

　　设计过程中首先明确了管线的输送流量要求，公称直径160mm的规格对应单根管道的有效长度为250mm，属于短节类的管线调整构件，主要用于管线布设过程中遇到障碍物、或者需要调整管线总长度时的补位安装，相比标准长度的长管道，短节的适配性更强，不需要现场切割长管来适配安装间隙，减少现场施工的切割工作量，也避免切割后端口不平整影响密封效果。建模过程中优先还原了承口的密封槽结构，槽位的深度、宽度尺寸严格匹配配套橡胶圈的压缩量要求，保证安装后胶圈的压缩率处于合理区间，既不会因为压缩量过大造成胶圈永久变形失效，也不会因为压缩量不足出现接口渗漏。管道外壁的加强筋结构沿着轴向均匀分布，提升管材的环刚度，在地下埋设承受外压的时候，能够分散外部荷载，避免管壁出现变形瘪塌的问题。

　　安装边界方面，这款管道的承口最大外径比管道主体外径大20mm左右，布设管线的时候需要预留足够的接口安装空间，相邻管道的轴线偏差不能超过2度，否则会造成承插接口的密封面贴合不严密，影响密封效果。埋设施工时，管道底部需要做100mm厚的砂石垫层，避免硬质石块直接接触管壁造成局部应力集中，回填时需要在管道两侧同步回填夯实，避免单侧受力造成管道偏移。和同规格的弯头、三通等管件衔接时，不需要额外的转换接头，直接通过承插接口即可完成连接，整个管线系统的配件通用性较强，能够快速完成不同走向的管线组装。

　　从结构建模的细节来看，管道端部的插端做了倒角处理，安装时可以顺畅导入承口的胶圈位置，避免安装时刮伤橡胶密封件造成渗漏隐患。承口端部的限位凸台可以控制管道的插入深度，保证每一段管道的插入量一致，避免插入过深顶坏承口内部结构，或者插入过浅降低接口的连接强度。整个管道的壁厚均匀，没有局部壁厚突变的结构，减少注塑成型过程中的缩痕、内应力问题，提升成品率的同时，也避免长期使用过程中应力集中位置出现开裂。
