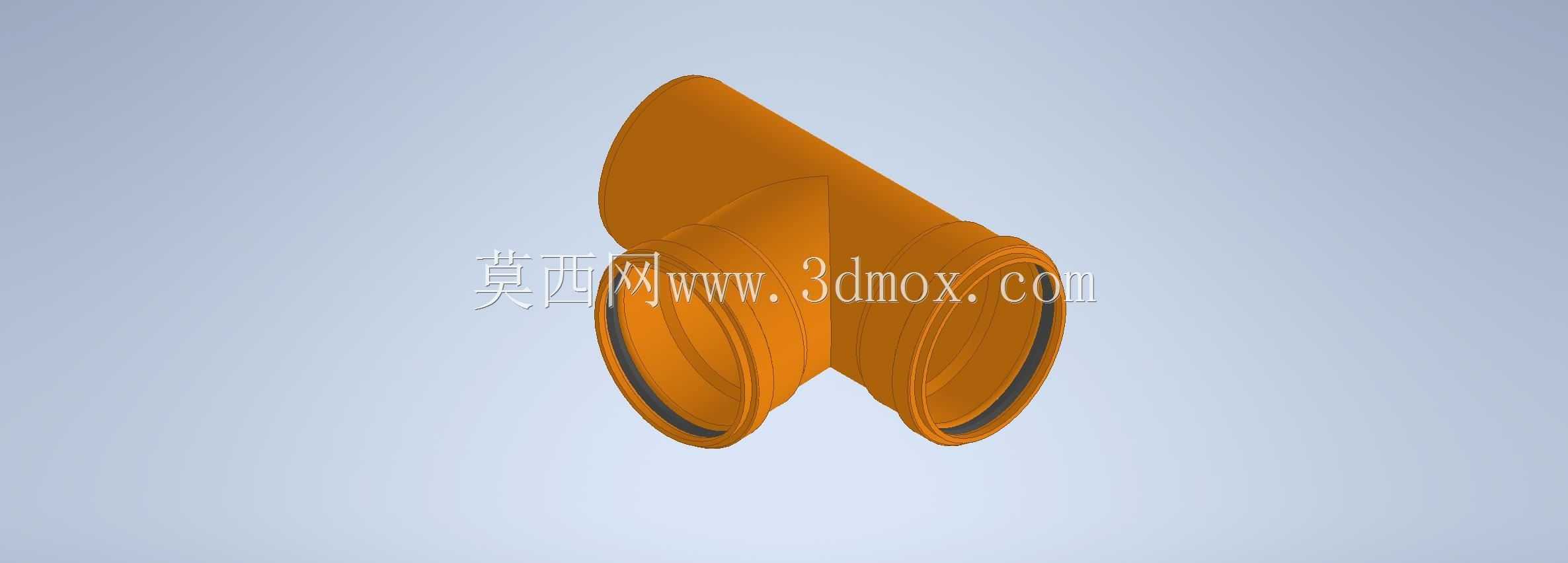

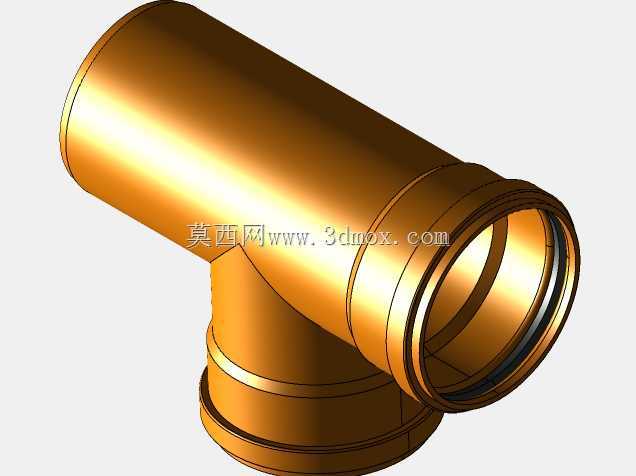

87度变径KG支管管道接头结构

　　在市政给排水、建筑室内排污、工业流体输送的管路布设场景里，经常会遇到主管道需要斜向分出支路、同时支路通径与主管道保持一致但走向存在固定角度偏斜的布设需求，这类场景下如果采用标准90度弯头搭配正三通的组合，不仅会额外增加两个连接接点提升渗漏风险，还会占用更多的管路安装空间，在管井、吊顶内这类狭小布设区域里很难完成排布，而这款87度斜向支管接头就是针对这类场景开发的专用管路连接件。从实际使用的角度看，这款接头的两个承口端采用了适配KG系列管道的承插式连接结构，承口内部预留了密封胶圈的安装槽位，安装时只需要将对应规格的管道端部清理干净、套上配套的橡胶密封圈，直接插入承口到底即可完成密封连接，不需要额外做焊接、法兰对接这类复杂工序，

　　能大幅缩短现场管路施工的周期，同时承插式结构本身具备一定的轴向微调余量，能抵消管路因温度变化产生的热胀冷缩应力，避免长期使用过程中接口处出现拉裂渗漏的问题。设计这款接头的时候，首先要考虑的是管路的流体阻力特性，87度的偏角设置不是随意选取的数值，而是在大量流体仿真验证基础上确定的：相比标准90度直角三通，这个小角度偏斜能让支管内的流体转向时的局部阻力系数降低近三成，能有效减少管路输送过程中的压损，对于重力流排污场景来说，这个角度差还能避免直角位置出现杂物滞留堆积的问题，减少管路堵塞的运维频次。接头的主体流道做了等径圆弧过渡处理，两个承口的公称通径均为DN160，流道内壁没有突兀的台阶或者棱角，

　　流体经过接头位置的时候不会产生明显的紊流，不管是用于压力流的清水输送、还是重力流的污水排放，都能保持稳定的流通能力。从安装边界的尺寸来看，这款接头的两个承口轴线夹角固定为87度，两个承口的端部间距、承口的插入深度都严格匹配KG系列DN160管道的安装规范，现场布设的时候可以直接按照管路走向的坐标定位预留安装位置，不需要额外做角度调整或者现场裁切修改，接头的外壁厚度按照1.0MPa的工作压力等级做了等强度设计，转弯位置的壁厚做了局部加厚处理，能承受管路内部水锤冲击带来的瞬时压力波动，长期埋地布设的时候也能承受上方土壤的静载荷，不会出现受压变形的问题。在实际工程选型过程中，这类斜向支管接头经常用在建筑同层排水的支管接入、

　　室外雨水管网的支路汇流、工业循环水系统的旁通管路连接场景，相比传统的三通加弯头的组合方案，单处接点可以减少两个密封点位，整体管路的渗漏概率能降低60%以上，同时因为减少了一个配件的安装长度，在狭小空间内的管路排布灵活性会大幅提升。建模过程中需要重点关注承口内部的密封槽尺寸精度，槽的宽度、深度以及槽边的倒角参数直接决定了密封圈的压缩量，压缩量过大会导致安装阻力过大、现场施工难以插装到位，压缩量过小则会导致密封压力不足出现渗漏，同时转弯位置的外壁圆角过渡需要做均匀的壁厚处理，避免注塑成型过程中出现壁厚不均导致的缩痕、内应力集中问题，保证成品件的结构强度一致性。另外接头两端的承口同轴度公差需要控制在合理范围内，避免安装后管道出现偏斜，导致相邻管段的连接出现错位应力。
