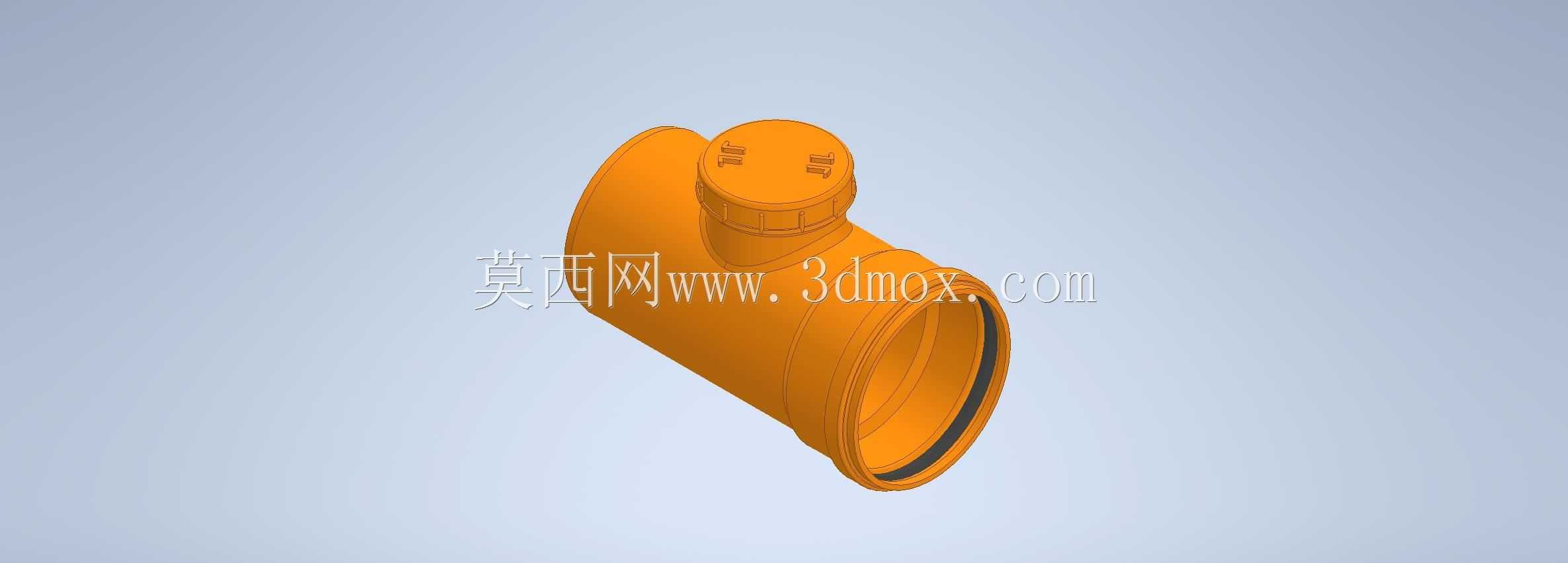

沟槽式KG清洗管DN160管道配件结构

　　在建筑给排水、市政流体输送、工业循环水管网的管路系统中，管路清洗维护节点的配件选型直接影响后期运维的操作便捷性与管路整体密封性，这款DN160规格的KG清洗管正是针对这类场景设计的专用管路配件。从实际工程应用来看，这类清洗管通常布置在管路系统的低位易沉积段、长距离直管段的间隔节点、或是管路转向后容易滞留杂质的位置，日常管路运行时它作为管路通路的一部分保持密封导通，需要开展管路冲洗、沉积物清理、管路内窥检测作业时，无需拆解整段管路，仅需打开顶部的密封端盖即可接入清洗设备、疏通工具或是检测探头，大幅降低管路运维的拆装工作量，也能避免反复拆管带来的密封件损耗问题。

　　从结构设计逻辑来看，这款配件采用90度弯管的主体构型，主体流道保持顺滑的圆弧过渡，没有突兀的折角结构，能够最大程度降低流体经过时的局部阻力损失，减少流道内的涡流滞流区，降低杂质在配件内部沉积的概率。顶部的检查清洗口采用与主体一体成型的凸台结构，接口处设计有标准的密封配合面，端盖与主体之间通过配套的密封圈实现静密封，能够满足常规给排水管路、低压循环水管路的承压密封要求，不会出现运行过程中渗漏的问题。两端的连接端采用沟槽式连接结构，也就是行业内常说的卡箍连接形式，连接端预制有标准宽度与深度的环形沟槽，安装时无需在现场对管件进行焊接、套丝作业，仅需配套对应规格的沟槽卡箍与橡胶密封圈，即可完成与同规格管道的快速对接，安装效率远高于传统的焊接、丝接配件，同时也便于后期的拆卸更换。

　　从安装边界与尺寸适配角度来说，这款DN160规格的清洗管，公称通径匹配外径160mm的系列管材，弯管的转弯半径符合管路配件的通用设计规范，安装时需要预留的操作空间需要覆盖端盖拆装的活动行程，也就是顶部端盖上方需要预留足够的操作空间，方便后期运维时拧开端盖、伸入作业工具，两端的管道对接位置需要预留卡箍安装的操作间隙，确保卡箍螺栓能够顺利紧固。在管路排布设计时，这类清洗管的安装角度需要保证顶部清洗口处于便于操作的朝向，不能将清洗口朝向墙面、支架或是其他设备的遮挡位置，避免后期无法开展操作。流道内部的表面粗糙度控制在合理范围内，不会出现明显的凸起、毛刺或是流道错位，保证流体通过时的顺畅性，也避免杂质挂壁积累。

　　从实际选型适配的角度，这款配件适用于工作压力在沟槽管件额定承压范围内的冷水管路、循环水管路、无强腐蚀性的流体输送管路，不能用于高温蒸汽、强腐蚀介质、高压输送的特殊管路场景。在三维建模过程中，这款配件的建模重点集中在几个关键配合尺寸的精度控制：一是两端沟槽的尺寸参数，包括沟槽的直径、宽度、距端面的距离，必须完全匹配对应规格卡箍的尺寸要求，否则现场安装时会出现卡箍无法卡入、密封不严的问题；二是顶部清洗口的密封配合尺寸，包括配合面的直径、密封槽的尺寸，要保证端盖安装后能够均匀压紧密封圈，实现可靠密封；三是弯管主体的流道同心度，要保证两端接口的轴线夹角符合设计要求，流道过渡顺滑，避免出现流道偏心导致的流通面积减小、阻力增大问题。建模时还需要考虑配件的壁厚均匀性，主体部分的壁厚满足承压要求，同时在凸台、连接端等应力集中位置做适当的加厚处理，避免安装紧固或是承压运行时出现应力开裂的问题。在管路系统装配时，这款清洗管可以直接替换同位置的普通90度弯管，不需要调整周边管路的排布尺寸，仅需在安装位置预留对应的操作空间即可，能够在不改变原有管路走向的前提下，为管路增加清洗维护的功能节点，非常适合老旧管网改造、新建项目的管路运维节点布设。
