45度异径KG排水支管三维结构设计

　　在建筑排水、市政雨污分流、工业流体输送的管路布设场景里，支管作为主干管路与末端排水点位的衔接部件，其角度、通径的匹配度直接决定整个管路系统的排水效率与安装适配性。这款45度异径KG支管，主要用于主干管路通径DN160、分支点位通径DN110的管路转向衔接场景，相比常见的90度直角支管，45度的斜向分流结构能大幅降低流体转向时的局部阻力，避免排水过程中出现紊流、水塞、异响等问题，尤其适合高层住宅的厨卫排水、厂区生产废水管路的分支布设，能有效减少管路堵塞的概率，提升长期使用的稳定性。

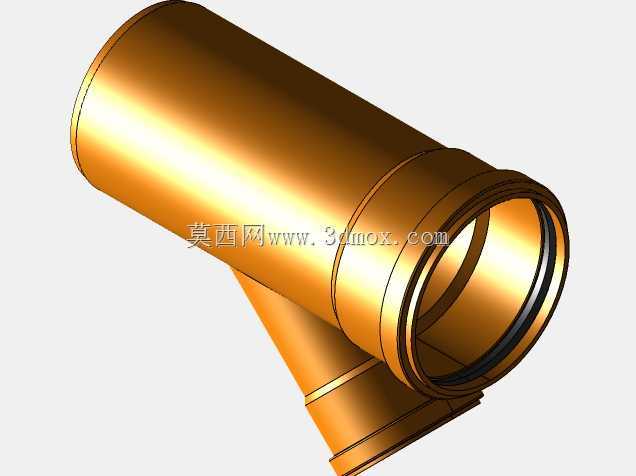

　　从结构设计逻辑来看，这款支管采用承插式接口设计，两个连接端都预留了标准的密封圈安装槽位，安装时无需额外焊接或套丝，只需将配套管路插入承口、依靠橡胶圈的压缩变形即可实现密封，既降低了现场施工的操作门槛，也能适应管路运行过程中轻微的沉降位移，避免接口渗漏。主体的分流交汇处做了圆弧过渡处理，没有生硬的直角折边，流体从主干管流向分支管时，能顺着圆弧曲面平滑转向，不会在交汇处形成涡流区，也就减少了污物滞留、挂壁的可能，长期使用后管路内壁的淤积速度会明显慢于直角结构的支管。

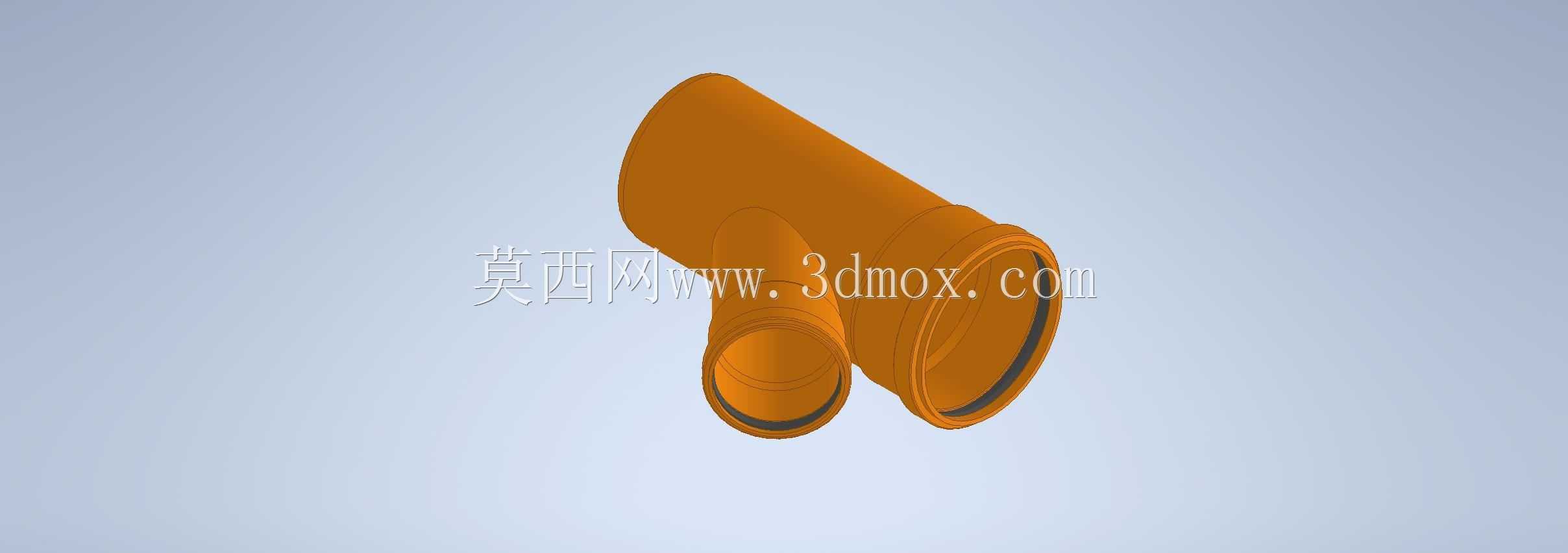

　　在外形尺寸与安装边界上，这款支管的主干段通径为DN160，分支段通径为DN110，分支角度为标准45度，整体的轴向安装长度、分支段的外伸长度都符合KG系列排水管件的通用尺寸规范，能和同系列的直管、检查口、伸缩节等配件直接适配，不需要现场额外裁切调整。安装时需要注意，主干段的两个承口要和上下游的管路保持同轴，分支段的承口要对准接入的排水点位方向，接口处的橡胶圈要平整嵌入槽内，不能出现扭曲、脱出的情况，同时要预留出管路热胀冷缩的伸缩间隙，避免夏季温度升高时管路顶推变形。另外，这款支管的壁厚设计均匀，承口部位做了局部加厚处理，能承受管路满流时的内部水压，也能抵御回填过程中外部的土层压力，不管是室内架空安装还是室外埋地布设都能适用。

　　从三维建模的角度来说，构建这款支管模型时，首先要确定两个管路的中心轴线位置，先绘制DN160主干管的回转轮廓，再绘制DN110分支管的回转轮廓，在两个管路的交汇处做曲面合并与倒圆角处理，保证内壁曲面的顺滑过渡，之后再绘制承口部位的密封圈槽、端部倒角等细节特征，最后统一做壁厚抽壳，确保整个模型的壁厚均匀，没有出现壁厚突变的区域，这样导出的模型不管是用于干涉检查、管路排布模拟，还是用于后续的模具开模参考，都能满足工程精度要求。在实际的管路系统设计中，这类异径斜支管的选型非常关键，很多项目出现排水不畅、接口渗漏的问题，往往是因为支管角度选择不当、接口尺寸不匹配导致的，45度的异径支管在分流场景下的水力条件远优于90度直角支管，尤其是在排污、含杂质流体的输送场景中，顺滑的流道能减少杂质沉积，降低后期的管路维护频次。
