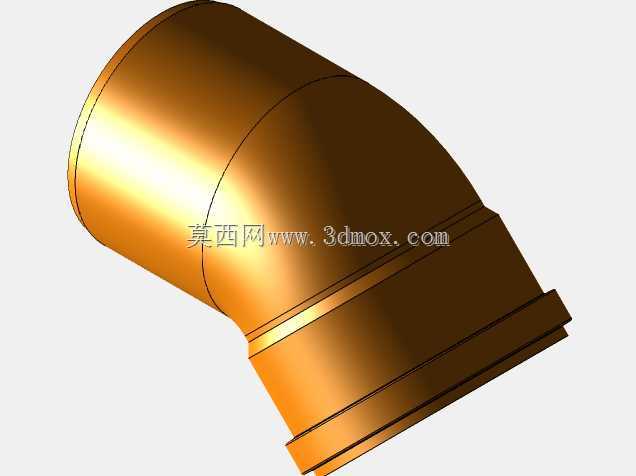

DN160规格45度KG型弯管结构设计

　　在市政给排水、化工流体输送、暖通空调管路布设等工程场景中，管路走向的变向衔接是管路系统设计中无法回避的环节，45度弯管作为小角度转向的核心连接件，相比90度弯管具备更小的流体阻力，能够有效降低管路内的介质紊流与压力损失，尤其适用于大口径长距离输送管路的缓转向布设需求。这款DN160规格的45度KG型弯管，在设计阶段就充分考虑了大口径管路的安装适配性与长期运行的可靠性，整体采用等径弯曲结构，两端接口与同规格直管的连接尺寸完全匹配，无需额外配置变径接头即可完成对接，能够大幅降低现场安装的配件成本与施工难度。从结构设计逻辑来看，该弯管的弯曲半径经过流体仿真验证，既避免了弯曲半径过小导致的介质冲刷内壁局部磨损加剧问题，

　　也控制了弯曲半径过大带来的安装空间占用过多的缺陷，在流体通过性能与安装空间占用之间找到了合理的平衡点。弯管的壁厚设计参考了同规格直管的承压标准，弯曲段的壁厚做了均匀性控制，避免了传统弯管加工过程中弯曲外侧壁厚减薄、内侧壁厚堆积的问题，保证整个弯管各个位置的承压能力保持一致，不会出现局部应力集中导致的破裂风险。在实际工程应用中，这类弯管可用于重力流排水管路的转向布设，45度的转向角度能够让污水、雨水等含杂质介质顺畅通过，减少杂质在弯管位置的淤积堵塞概率，降低后期管路运维的清掏频率；也可用于压力输送管路的缓转向，比如工业循环水系统、市政中水输送系统中，能够有效降低管路的沿程压力损失，减少输送泵的运行能耗。从安装边界来看，

　　该弯管两端的接口端面平行度、同轴度都做了严格的公差控制，不管是采用粘接、热熔连接还是法兰对接的安装方式，都能够保证接口的密封性能，不会出现安装错位导致的渗漏问题。弯管的整体外形流畅，外表面无明显的凸起、凹陷结构，安装后不会对周边其他管路或者设备的布设造成干涉，在综合管廊、设备机房这类管路排布密集的场景中，能够有效提升空间利用率。在建模过程中，设计人员严格遵循管路配件的相关设计规范，对弯管的内流道做了光滑过渡处理，内表面无台阶、无锐角，介质流经弯管时不会产生明显的涡流区，既能够降低流体运行的噪音，也能够减少介质对内管壁的冲刷磨损，延长弯管的实际使用寿命。针对大口径弯管的安装受力问题，设计阶段也考虑了弯管两端的支撑位置预留，

　　安装时可在弯管的弯曲段下方设置支撑托架，避免长期运行过程中管路自重加上介质重量导致的接口变形渗漏问题。不同于小口径弯管的薄壁设计，DN160规格的弯管整体刚性更强，在运输、吊装过程中不容易出现变形，能够降低施工过程中的配件损耗率。在管路系统的应力计算中，这类45度弯管还能够起到一定的管路热胀冷缩补偿作用，相比刚性的直角接头，能够更好地吸收管路运行过程中产生的少量位移，降低管路系统的内应力，提升整个管路系统的运行稳定性。对于三维建模从业者而言，这类弯管模型的建模过程需要重点关注弯曲段的曲面连续性，以及两端接口的尺寸公差匹配，建模时需要保证内流道的曲面光滑过渡，不能出现曲面褶皱、错位的问题，否则后续做流体仿真分析时会出现计算结果偏差，也无法直接用于后续的加工出图。在设备选型过程中，工程人员需要根据管路的输送介质类型、工作压力、安装空间等参数选择对应规格的弯管，这款DN160的45度弯管适配所有公称通径160的同系列管路配件，不需要额外调整管路的布设尺寸，能够直接替换同规格的其他类型45度弯管，具备较好的通用互换性。
