直列三缸汽车发动机缸体结构设计

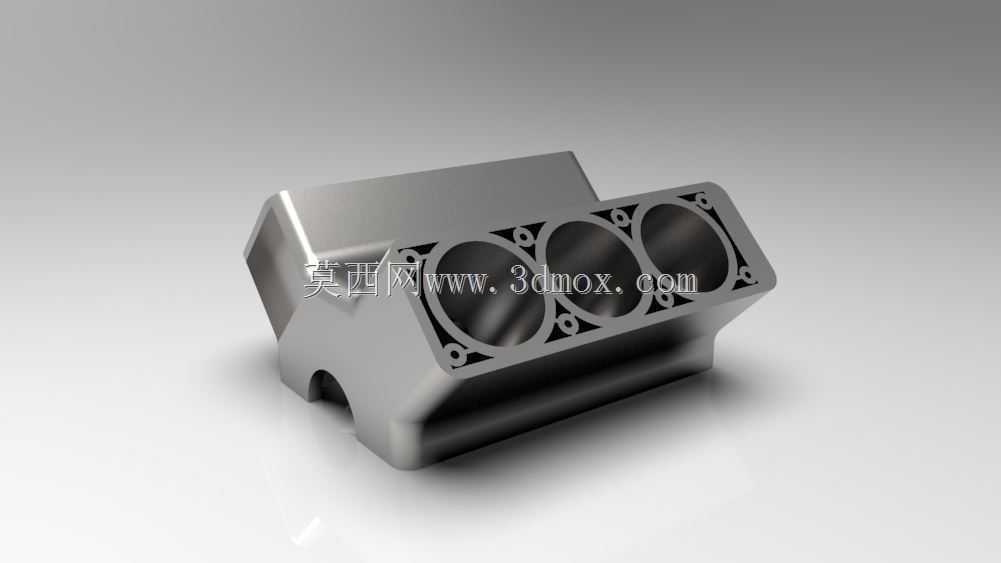

　　作为动力系统的核心承载构件，这款直列三缸缸体的设计首先要匹配乘用车前置前驱布局的安装边界，整体采用紧凑化的直列排布思路，三个气缸沿曲轴轴向等距布置，缸心距控制在兼顾缸壁强度与整机长度的合理区间，既保证相邻气缸之间的冷却水套有足够的流通截面，又能将整机横向尺寸压缩到适配A0级、A级车型机舱的安装范围，避免与悬置支架、转向机、进排气歧管等周边部件产生干涉。从实际应用场景来看，这类三缸缸体多用于小排量乘用车、增程式电动车的增程器以及小型非道路动力设备，需要在高转速工况下承受交变的燃烧爆发压力，同时兼顾轻量化要求，降低整车前部的轴荷，优化转向操控特性。

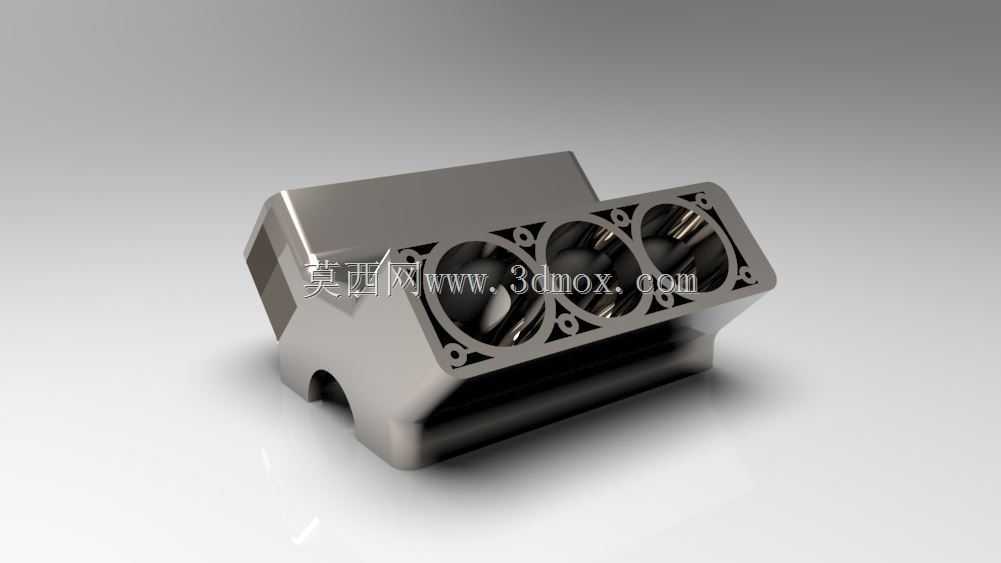

　　设计过程中首先要确定的是气缸的孔径参数，结合目标排量与冲程的匹配关系，缸孔内壁的珩磨纹理预留了活塞环的磨合余量，缸孔外围的水套采用开放式上半区设计，既能够保证冷却液在缸孔周围形成均匀的冷却流场，避免局部热点导致的缸孔变形，又能在铸造过程中降低砂芯的成型难度，减少铸件内部的缩松、气孔缺陷。缸体的曲轴箱部分采用龙门式结构，曲轴安装孔的同轴度公差控制在严格的范围内，主轴承盖采用螺栓与缸体本体刚性连接，结合加强筋的布置，能够平衡曲轴运转时产生的倾覆力矩，降低缸体的振动辐射噪声。

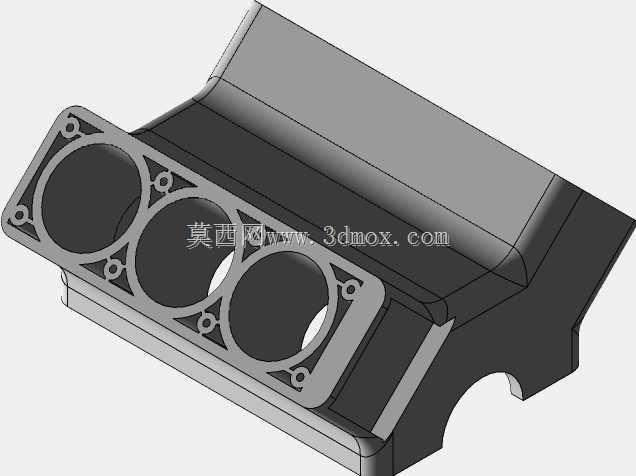

　　在功能特性层面，这款缸体集成了润滑油道、冷却水道、附件安装接口等多个功能结构，缸体前端面预留了正时链罩、水泵、机油泵的安装定位面，后端面设计了与变速箱壳体连接的定位销孔与螺栓过孔，顶面的缸盖螺栓孔采用不等距排布，能够均匀压紧气缸垫，避免燃气、冷却液、机油的三漏问题。缸体侧壁设计了加强筋结构，从主轴承座位置延伸至缸筒外壁，既提升了缸体的整体刚度，抑制做功冲程下的缸壁振动，又不会过度增加缸体的壁厚，控制整体铸件的重量。

　　安装边界的校核是这类缸体设计的核心环节之一，除了核心的动力传递接口外，还要考虑机油滤清器、启动马达、发电机、空调压缩机等外围附件的安装空间，所有附件的安装螺栓孔都设计了足够的凸台厚度，避免螺栓拧紧时造成缸体局部应力集中。油底壳的安装面采用平面度公差要求，配合密封胶能够保证机油腔的密封性能，同时油底壳内部的挡油板安装位也集成在缸体下沿，避免车辆急加速、急减速时机油液面波动过大导致的机油泵吸空问题。

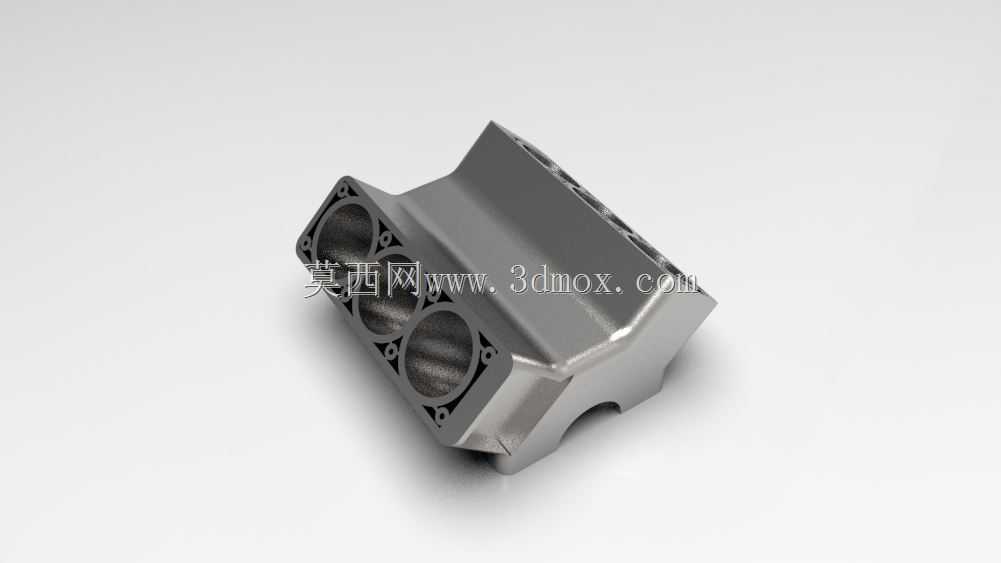

　　从结构设计的细节来看，缸体的水套内部设计了导流结构，能够引导冷却液优先冷却排气侧的缸壁区域，因为排气侧的工作温度更高，更容易出现爆震、机油碳化等问题，通过导流结构调整冷却液的流速分布，能够让各个缸孔的温度差控制在合理范围内，减少热变形带来的活塞偏磨、密封失效等故障。润滑油道采用深孔加工成型，主油道沿缸体纵向布置，通过分油道向各个主轴承座、凸轮轴轴承、活塞冷却喷嘴供油，油道的转角位置都设计了工艺孔堵头的安装位，加工完成后采用钢球或者螺塞封堵，保证润滑油道的密封性能。

　　这类缸体的材质一般选用高牌号的灰铸铁或者压铸铝合金，铝合金材质的缸体通常会采用铸铁缸套的设计，兼顾轻量化与缸孔的耐磨性能，灰铸铁缸体则依靠自身的金相组织保证耐磨性能，成本更低且刚性更好，多用于对成本敏感的入门级车型。在建模过程中，所有的拔模角度、铸造圆角都按照铸造工艺要求进行设计，避免出现尖角导致的应力集中，同时也方便模具的起模，降低铸件的废品率。加工面的余量预留也结合了机加工工艺的要求，粗加工、半精加工、精加工的余量分层设置，保证最终的加工精度能够满足装配要求。

　　在实际的台架验证环节，这类缸体需要经过数百小时的全速全负荷耐久测试，以及冷热冲击循环测试，验证缸体在极端温度、极端负荷下的变形量与密封性能，确保在整车的全生命周期内不会出现开裂、渗漏等失效问题。同时还要通过NVH测试，优化缸体的结构模态，避开动力系统的常用激励频率，降低整机的振动与噪声水平，提升驾乘的舒适性。
