铃木GS750发动机活塞环组件结构设计

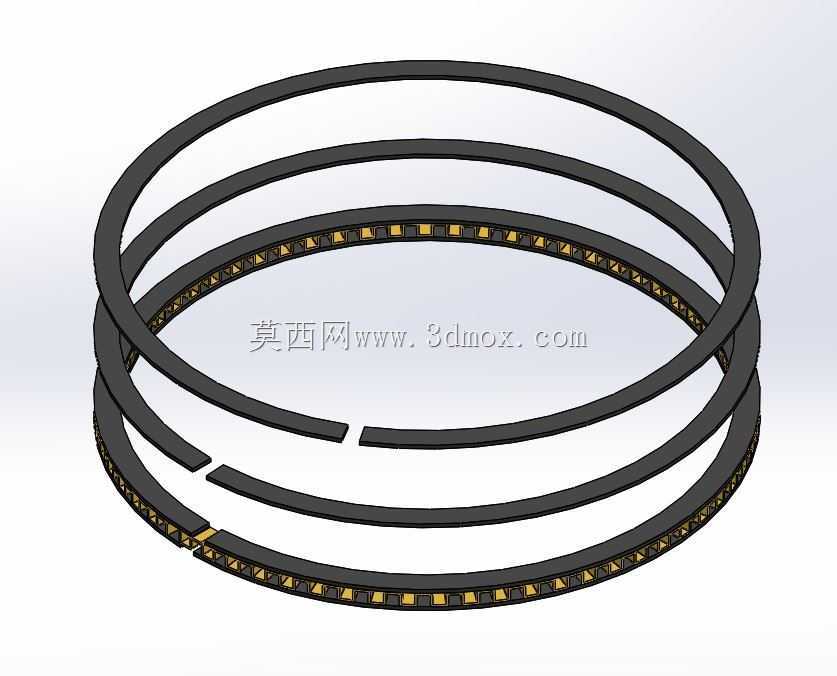

　　这套活塞环组件适配铃木GS750机型的活塞安装需求，是内燃机燃烧室核心密封部件，直接决定发动机缸内压缩压力建立、机油耗控制水平与运行耐久表现。整套环组共三道，分别承担不同的功能职责，从上到下依次为两道气环、一道组合油环，各环的开口间隙、侧隙、背隙参数均经过匹配性校核，完全适配对应缸径的安装边界，装入缸套后可形成稳定的密封界面。

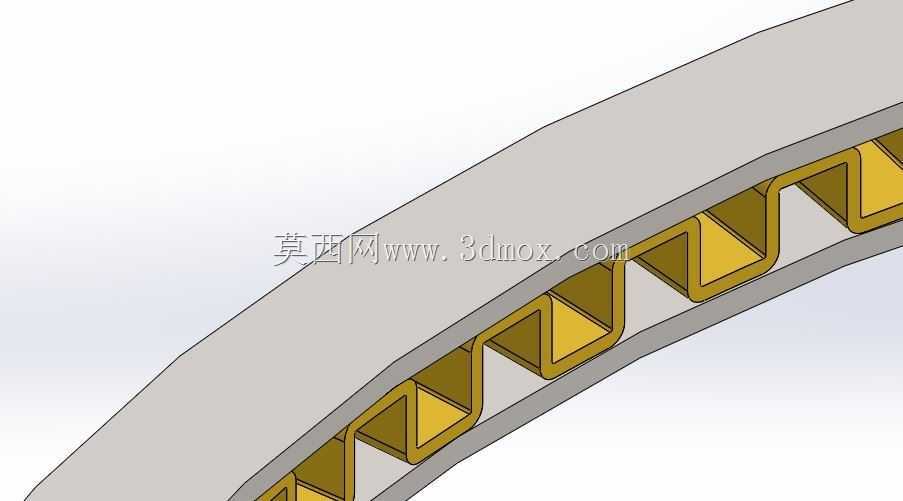

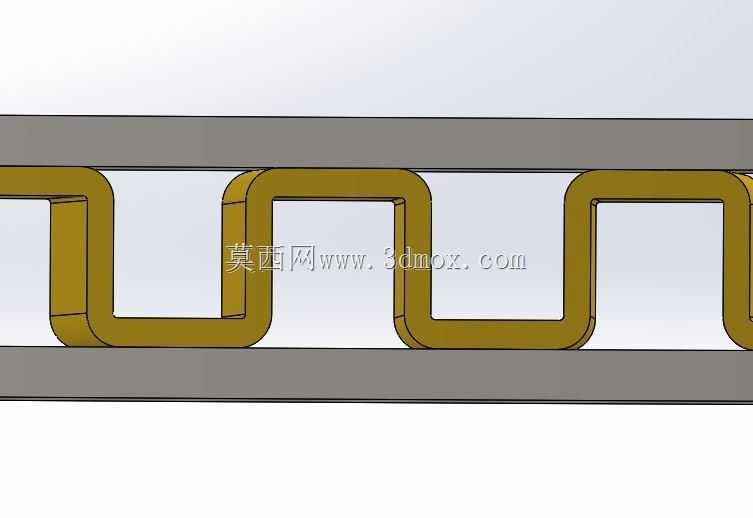

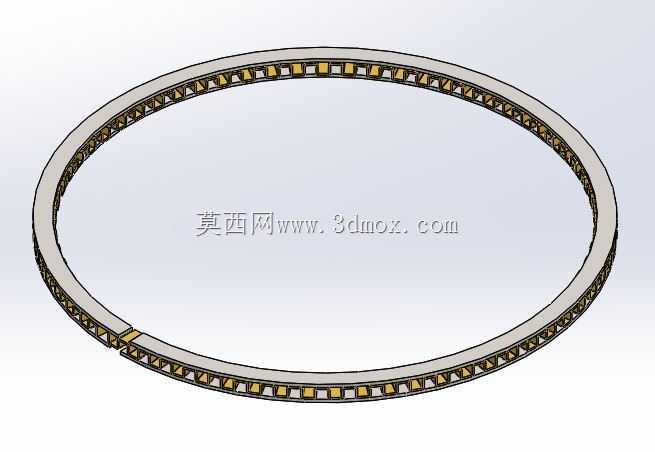

　　在实际发动机运行场景中，活塞随曲轴做高速往复运动，最高往复线速度可超过10m/s，燃烧室点火后的峰值压力可达数十个大气压，第一道气环直接接触高温高压燃气，依靠自身外圆面与缸壁的紧密贴合、环与活塞环槽上下端面的贴合，阻断燃气下窜至曲轴箱的通路，保证缸内压缩压力满足点火做功要求，避免动力输出不足、怠速不稳等故障。第二道气环作为辅助密封结构，同时承担部分刮除缸壁多余机油的作用，与第一道环形成阶梯式密封，进一步降低燃气泄漏量，减少曲轴箱废气压力过高的问题。最下方的组合油环由上下刮片与中间的衬簧组成，衬簧提供均匀的径向张力，推动两个刮片紧密贴靠缸壁，在活塞下行过程中均匀刮除缸壁上多余的润滑油，仅保留厚度均匀的极薄油膜满足活塞与缸壁的润滑需求，避免机油窜入燃烧室参与燃烧造成积碳、排放超标、机油耗异常升高的问题，活塞上行时油环又能均匀布油，防止缸壁出现干摩擦导致拉缸故障。

　　从设计思路来看，三道环的开口位置在装配时需要按照规定角度错开，避免各环开口在同一轴向位置形成直通的泄漏通道，第一道气环采用桶面外圆设计，可在高速往复运动中更好地适应缸壁的微观形位偏差，形成楔形油膜降低摩擦阻力，同时桶面结构的磨合性能更好，可缩短新机磨合周期，快速达到最佳密封状态。第二道气环采用锥面外圆设计，下行时刮油刃口可高效刮除缸壁机油，上行时锥面与缸壁之间形成微小间隙，减少机油上窜的同时降低摩擦损耗。组合油环的刮片采用带储油微槽的结构设计，刮下的多余机油可通过活塞环槽对应的回油孔流回曲轴箱，避免机油在环槽内积留形成积碳卡滞环组。

　　安装边界方面，整套环组的径向厚度、轴向高度完全匹配对应活塞的环槽尺寸，装入环槽后侧隙控制在合理范围，既不会因为间隙过小导致热膨胀后环卡滞在槽内失去密封能力，也不会因为间隙过大造成环在槽内上下窜动加剧磨损、引发泵油效应增大机油消耗。自由状态下各环的开口尺寸符合设计要求，装入标准缸径的缸套后开口间隙处于规定区间，可适应发动机工作时的热膨胀量，避免热态下环开口顶死造成缸壁拉伤、环断裂等严重故障。环组的所有棱边都经过去毛刺处理，安装时不会刮伤活塞环槽与缸壁表面，外圆表面的处理层可提升初期磨合性能与耐磨表现，延长整套环组的使用寿命，在发动机全工况运行区间内都能保持稳定的密封、刮油、导热作用，将活塞头部吸收的燃烧热量通过环传递到缸壁，再经由冷却系统带走，避免活塞温度过高出现材料强度下降、热变形过量等问题。
