铃木GS750D摩托车后摆臂结构设计

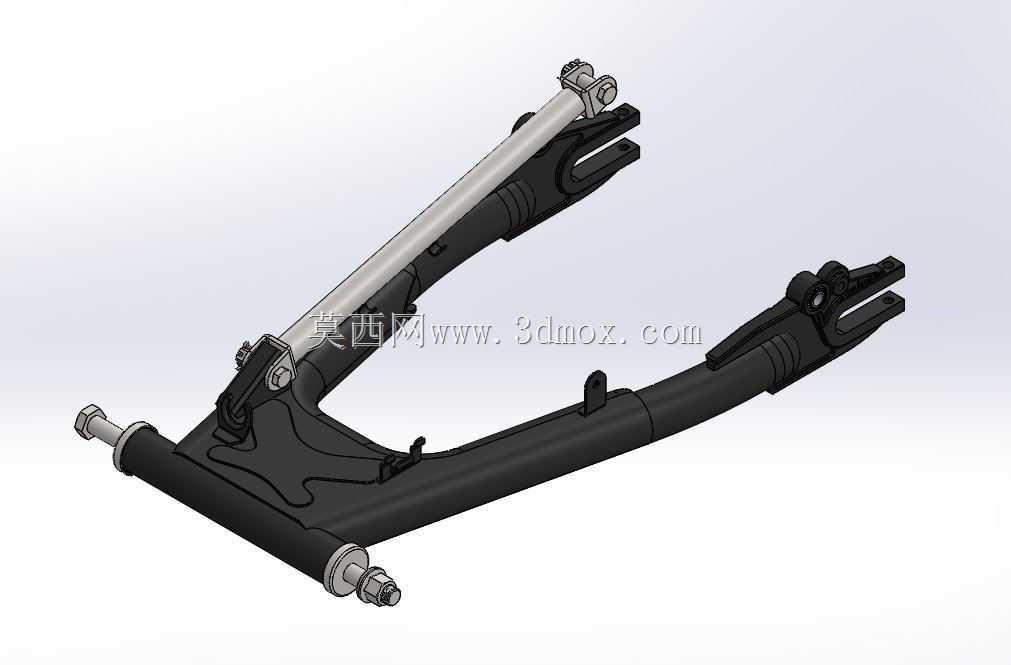

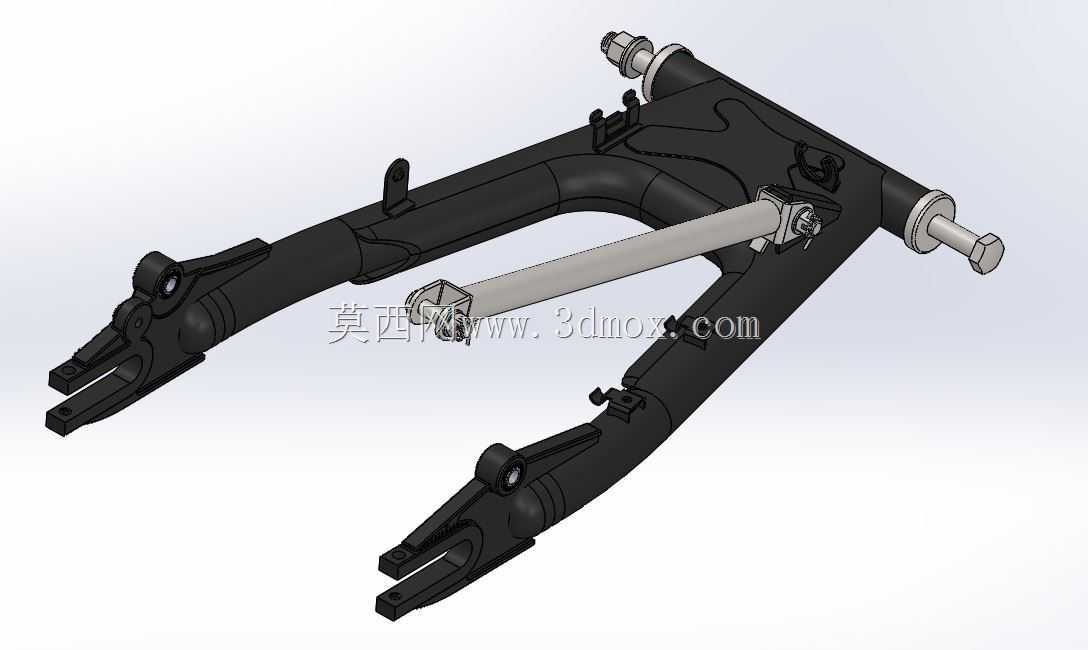

　　摩托车后摆臂作为后轮与车架之间的核心连接承载构件，直接决定了车辆行驶过程中的后轮定位精度、滤震表现与操控稳定性，在两轮机动车的行走系统中承担着不可替代的作用。这套适配铃木GS750D车型的后摆臂结构，采用了经典的双摇臂布局形式，主体为一体式冲压焊接成型的主臂结构，两侧对称设置后轮安装叉口，前端通过枢轴结构与车架铰接，为后悬架的上下摆动提供稳定的旋转支撑。

　　从实际使用场景来看，该后摆臂需要同时传递后轮的驱动力、制动力以及路面冲击带来的多向载荷，因此在结构设计上做了针对性的强化：主臂截面采用变截面的箱型结构，在枢轴安装区域、减震器连接座位置做了局部加厚与加强筋设计，既控制了整体重量，又保证了高载荷工况下的结构刚度，避免激烈驾驶时出现摆臂形变导致的后轮跑偏问题。摆臂上预留的减震器安装位，能够匹配原厂中置或双枪后减震的安装需求，安装孔位的同轴度公差控制在0.05mm以内，保证减震器工作时不会出现偏磨卡滞的情况。

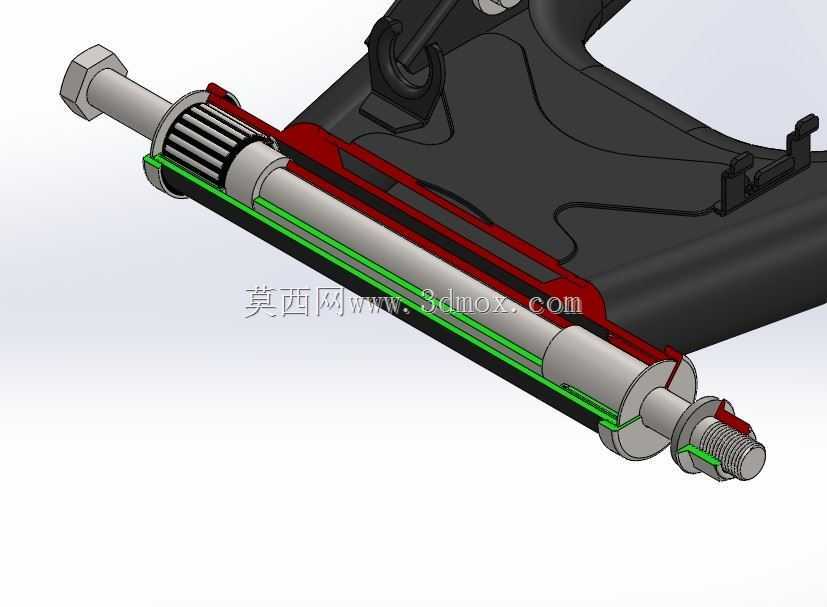

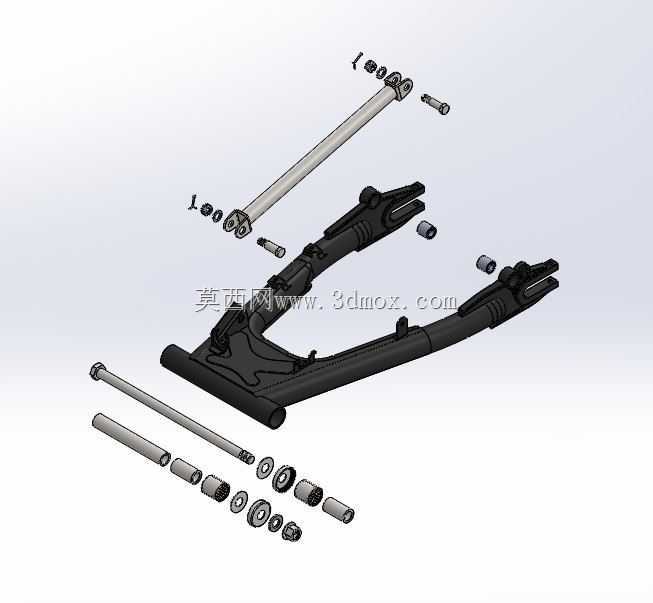

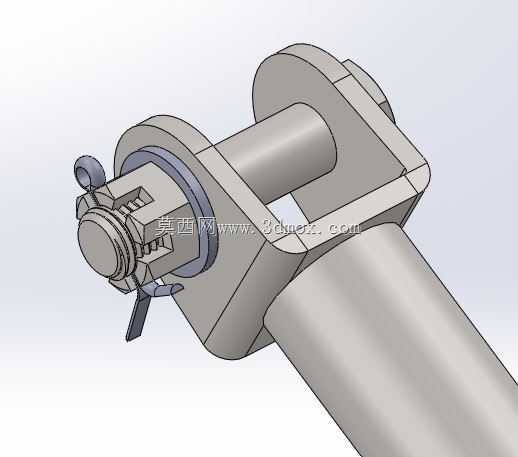

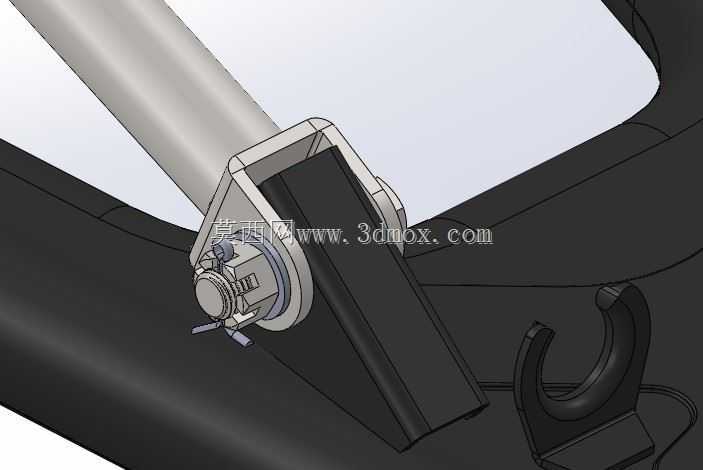

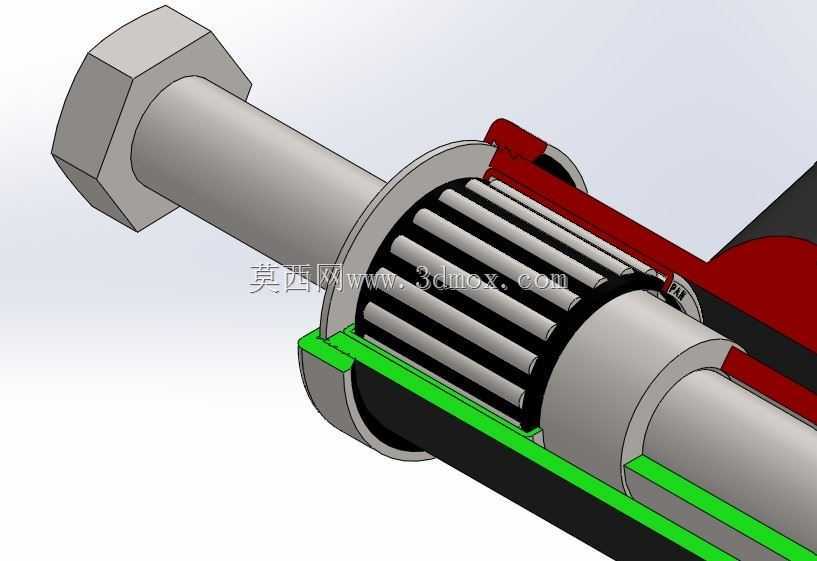

　　整套模型完整还原了后摆臂总成的所有装配细节，除了主摆臂本体之外，还包含了枢轴长螺栓、轴套、滚针轴承、密封衬套、锁紧螺母、后轮轴定位套等全套附属配件。其中枢轴作为摆臂旋转的核心转轴，采用了高强度合金钢材质的设计，表面做了硬化处理，与安装在摆臂前端衬套孔内的滚针轴承配合，能够大幅降低摆动过程中的摩擦阻力，同时提升径向承载能力，应对车辆加减速、过弯时产生的径向冲击。轴套与密封件的设计则能够有效阻挡路面的泥水、沙尘进入轴承配合面，延长部件的维护周期，这一点对于常年在户外复杂路况行驶的摩托车来说尤为重要。

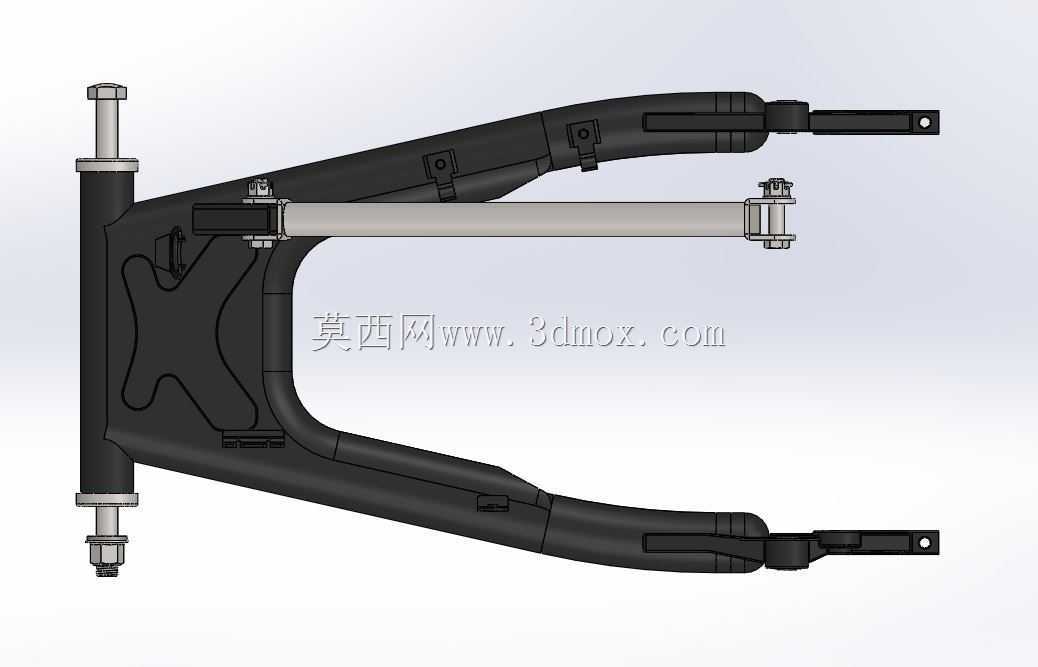

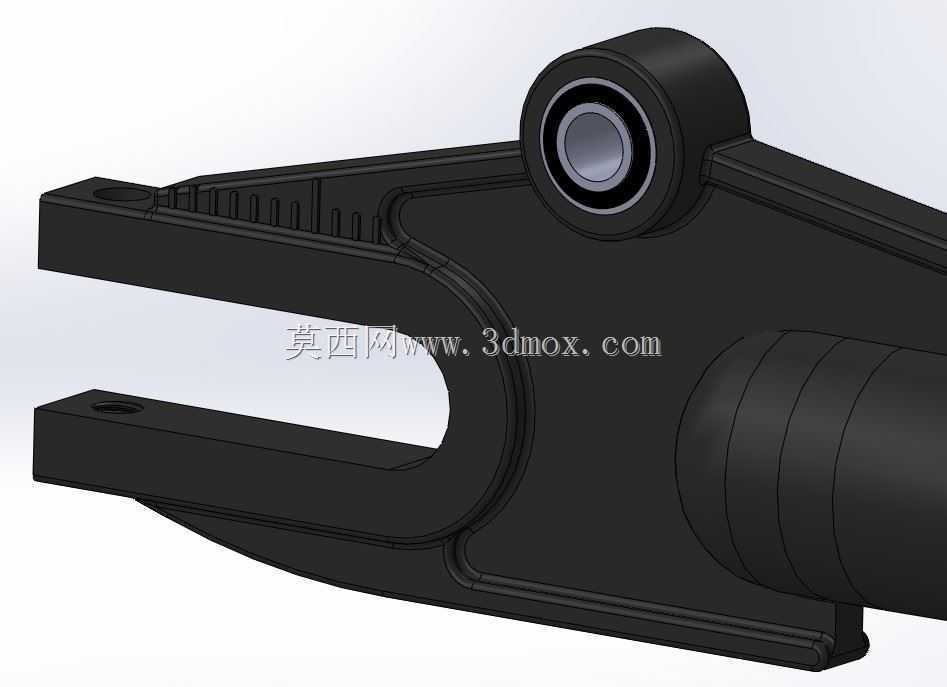

　　在安装边界的设计上，摆臂前端的枢轴安装孔中心距，严格匹配GS750D车型的车架枢轴安装位尺寸，两侧后轮叉口的宽度与后轮轴直径适配原厂规格的后轮总成，叉口上的调节槽结构可以实现后轮链条张紧度的微调，调节行程预留了20mm的余量，能够覆盖链条磨损后的张紧调整需求，同时保证后轮始终与车身纵向中心面保持垂直，避免出现链条偏磨、轮胎偏磨的问题。摆臂上的各附件安装位，包括刹车卡钳支架安装点、链条护板固定点、挡泥板安装座等，都按照实车的位置关系做了1:1的还原，能够直接用于改装件的适配开发、维修替换件的尺寸校核，也可以作为摩托车底盘结构教学的演示模型使用。

　　从设计思路的角度来看，这套后摆臂结构在设计时充分平衡了强度、重量与维护便利性的需求：没有采用过于复杂的异形结构，而是通过成熟的冲压焊接工艺实现主体成型，降低了生产制造的成本；所有易损的轴承、衬套都采用了通用规格的标准件，后期维护更换时不需要定制特殊配件；各紧固件的扭矩要求、配合公差都按照两轮摩托车的行业设计规范做了匹配，装配完成后摆臂的摆动阻力均匀，没有松旷或卡滞的点位，能够保证后悬架的动作线性，给骑手提供清晰的路面反馈。在实际的车型开发过程中，后摆臂的设计往往需要经过多轮的台架疲劳测试与实车路试验证，这套结构的尺寸参数与材质选型，都是经过长期市场验证的成熟方案，能够满足大排量摩托车在高速行驶、激烈驾驶场景下的可靠性要求。
