异形高流量空气滤清器总成结构设计

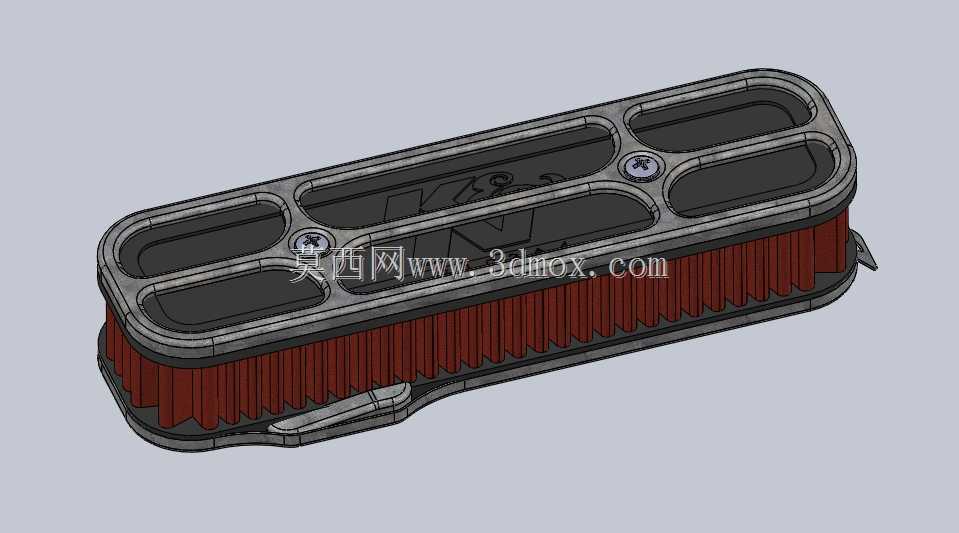

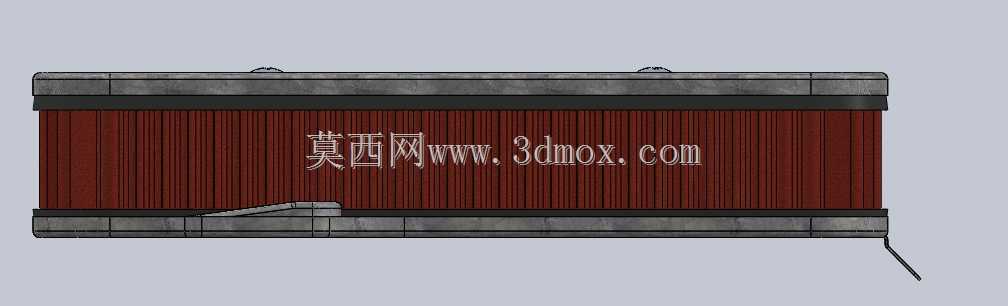

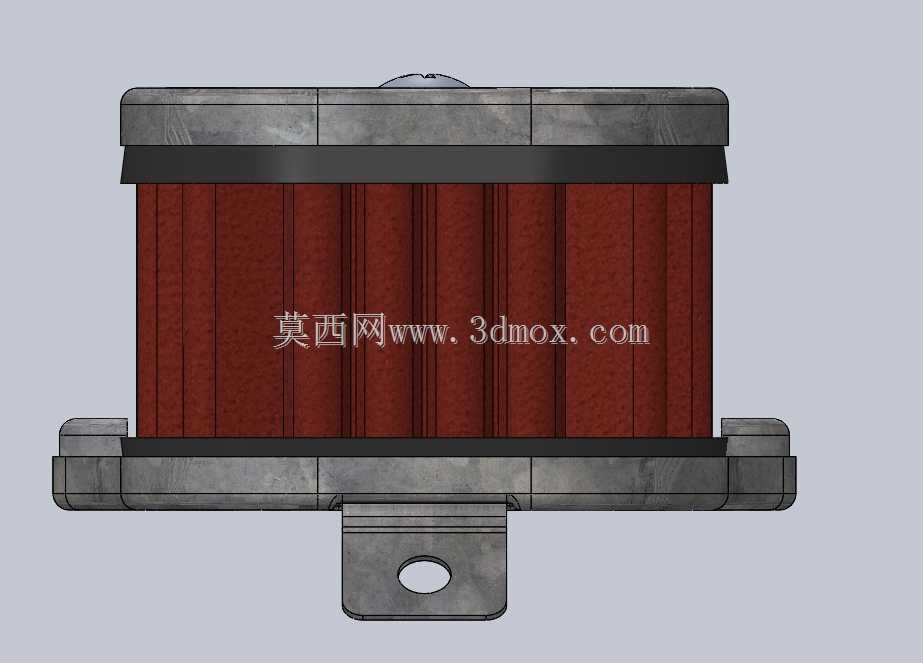

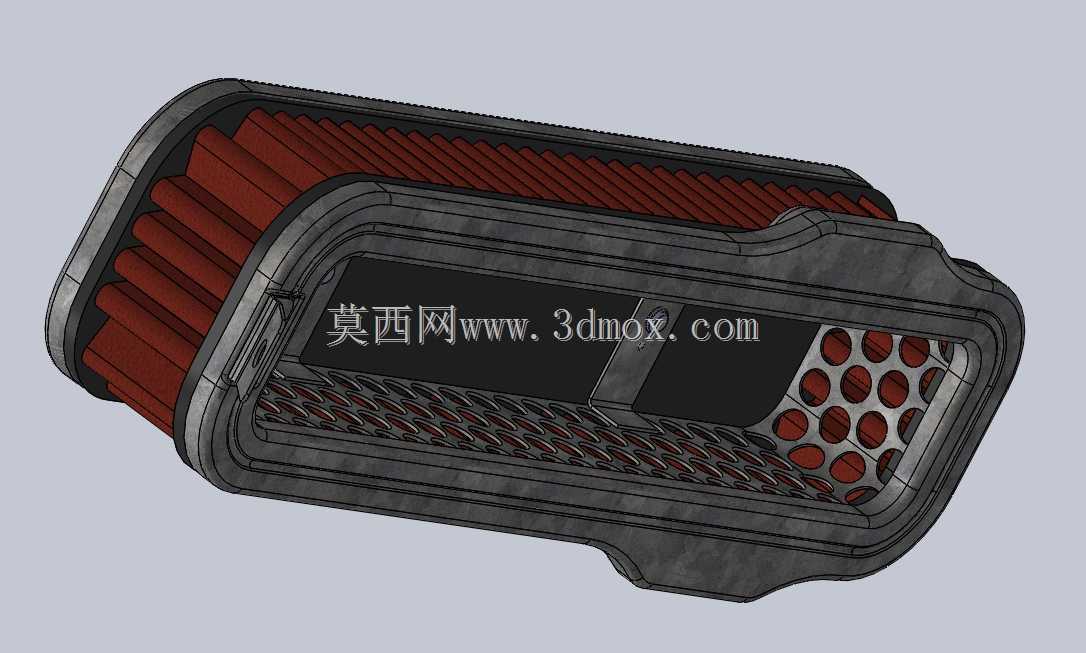

　　这款空滤总成的结构设计，核心是适配小排量跨骑车型局促的安装舱位，区别于常规圆形空滤的对称结构，采用异形切边轮廓，就是为了避开车架主梁、侧盖卡扣以及线束走位的干涉区域，实际装车时不需要额外打磨周边覆盖件，能直接卡入原厂预留的安装位。从功能层面看，外层的硬质壳体承担两个核心作用，一是为内部褶皱滤纸提供结构支撑，避免进气负压过大导致滤纸变形贴死，二是通过侧边的蜂窝状通流区配合主进气面的褶皱滤纸，扩大有效通流面积，比同体积圆形空滤的进气效率提升近两成，同时不会降低过滤精度。内部的红色褶皱滤纸采用径向排布方式，折距控制在1.2mm左右，既保证足够的容尘空间，延长保养周期，又不会因为折距过小导致进气阻力飙升，

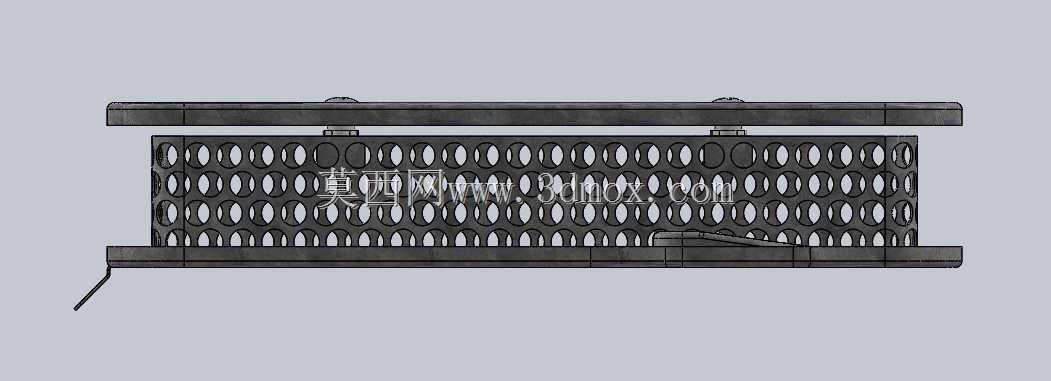

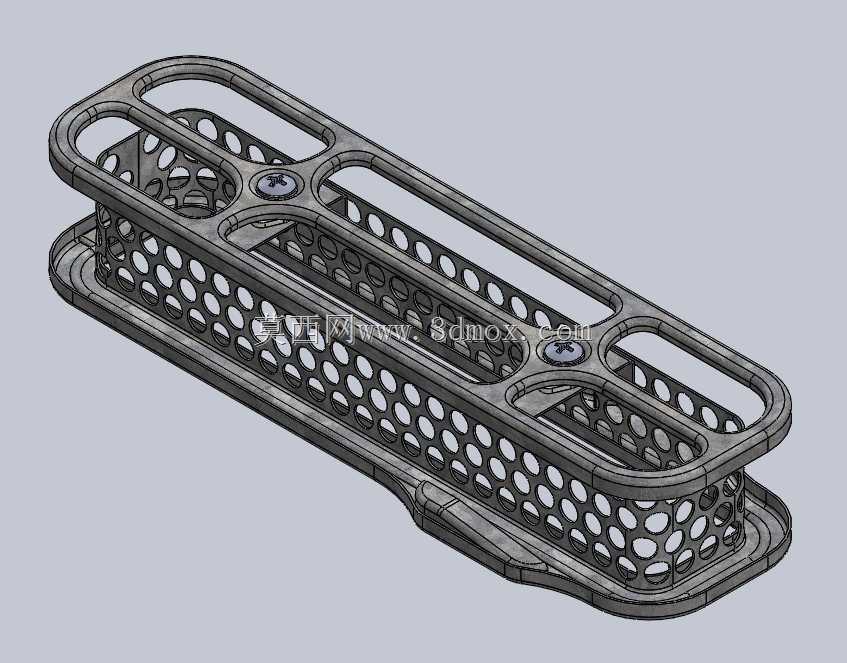

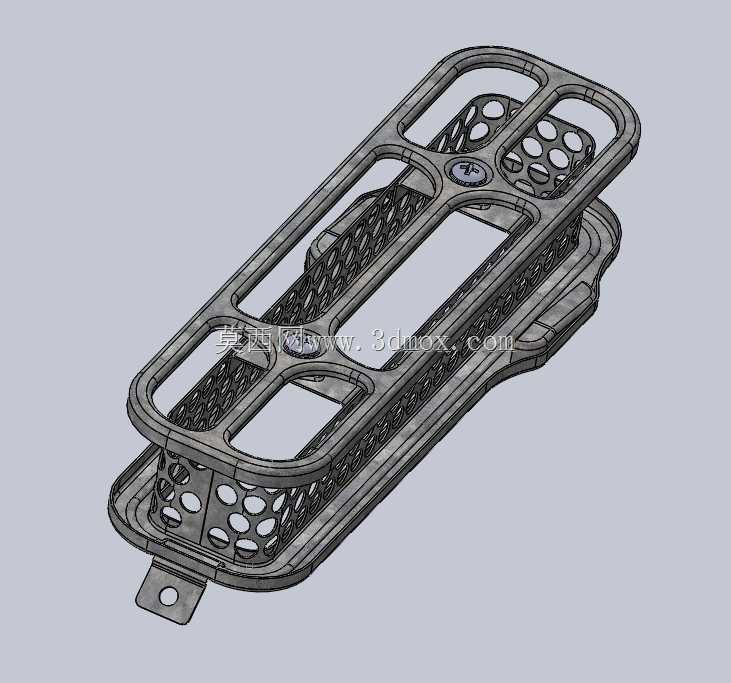

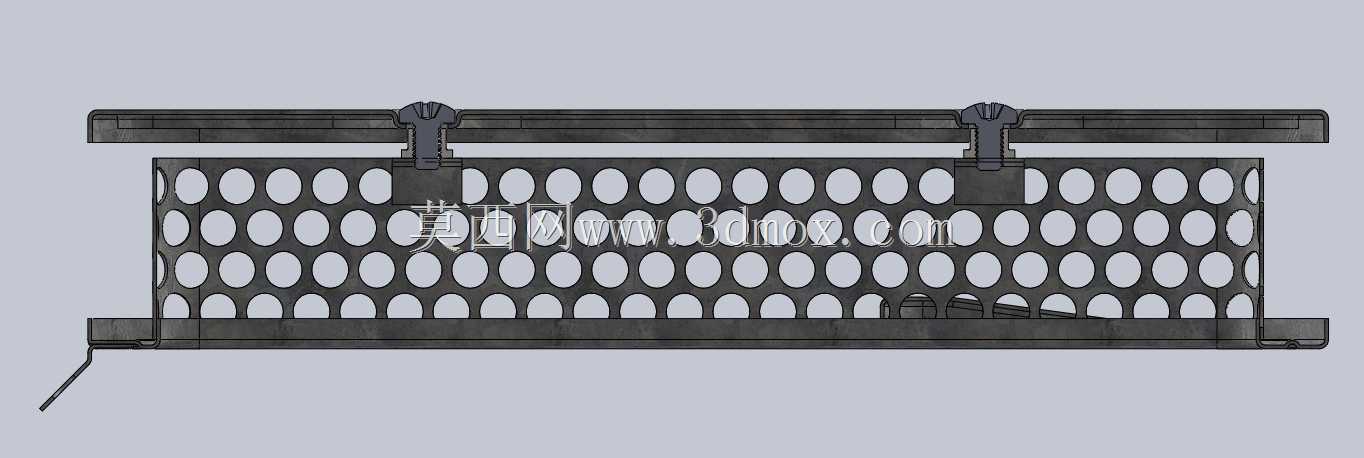

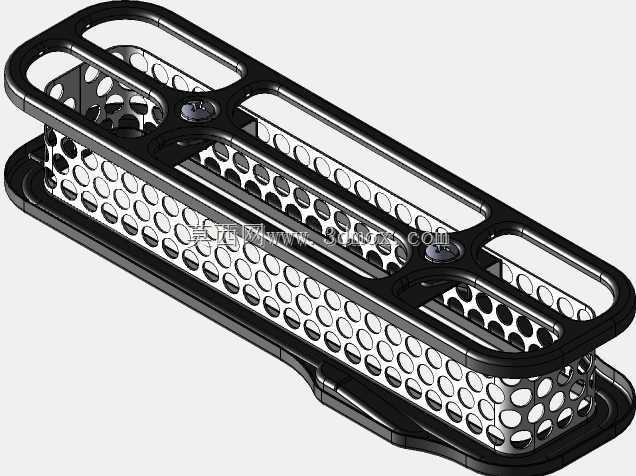

　　滤纸两端的密封边直接嵌合在壳体的卡槽内，不需要额外打胶就能实现端面密封，避免未过滤的空气从侧边缝隙短路进入进气道。壳体上的网状格栅结构，一方面是阻挡大体积的落叶、砂石直接冲击滤纸表面，造成滤纸破损，另一方面也能在车辆发生轻微侧倾时，阻挡壳体积存的灰尘被气流卷起带入节气门。设计过程中需要重点考量安装边界的尺寸公差，壳体侧边的三个固定卡扣位置，完全匹配原厂空滤盒的安装点位，卡扣的倒钩角度做了7度的拔模斜度，既保证安装时的卡合力度，不会因为车辆振动出现松脱，又能在保养拆卸时不需要蛮力撬动，避免卡扣断裂。进气端的接口采用椭圆形过渡结构，直接对接节气门的进气口，接口处预留了2mm的密封胶圈安装槽，胶圈压缩量控制在0.5mm，既能保证密封性能，

　　又不会因为压缩量过大导致装配困难。不同于改装类大流量空滤只追求进气量忽略过滤效果的设计，这款空滤的滤纸过滤精度维持在原厂要求的5微米级别，能满足日常街道行驶、非铺装路面骑行的过滤需求，不会因为杂质进入气缸造成活塞、缸壁的异常磨损。壳体表面的加强筋沿着轮廓走向布置，在不增加壳体壁厚的前提下提升整体抗冲击性能，即使车辆发生轻微摔碰，壳体也不会出现开裂变形，能持续保护内部滤芯。在实际使用场景中，这类空滤多用于中小排量代步摩托车、轻型电动自行车的进气系统，也可适配小型通用汽油机的进气过滤需求，安装时只需要对准固定卡扣卡入位，接好进气口喉箍即可完成装配，日常保养只需要拆开壳体卡扣，取出滤芯用压缩空气从内向外吹净积尘即可，不需要频繁更换滤芯，

　　维护成本较低。设计时还特意做了积水导流结构，壳体底部的微小导流槽能将进入空滤盒的冷凝水、雨天溅入的积水顺着槽体排出，避免积水浸泡滤纸导致滤纸发胀失效，也防止水被吸入发动机造成熄火。整个结构没有多余的冗余设计，所有的造型特征都是为了适配安装空间、提升通流效率、保证过滤可靠性服务，没有为了外观做多余的装饰性结构，完全从工程实用角度出发完成结构设计，各个部件的配合公差都控制在合理范围内，能满足批量注塑生产的工艺要求，不会出现脱模困难、壁厚不均导致的缩痕问题。
