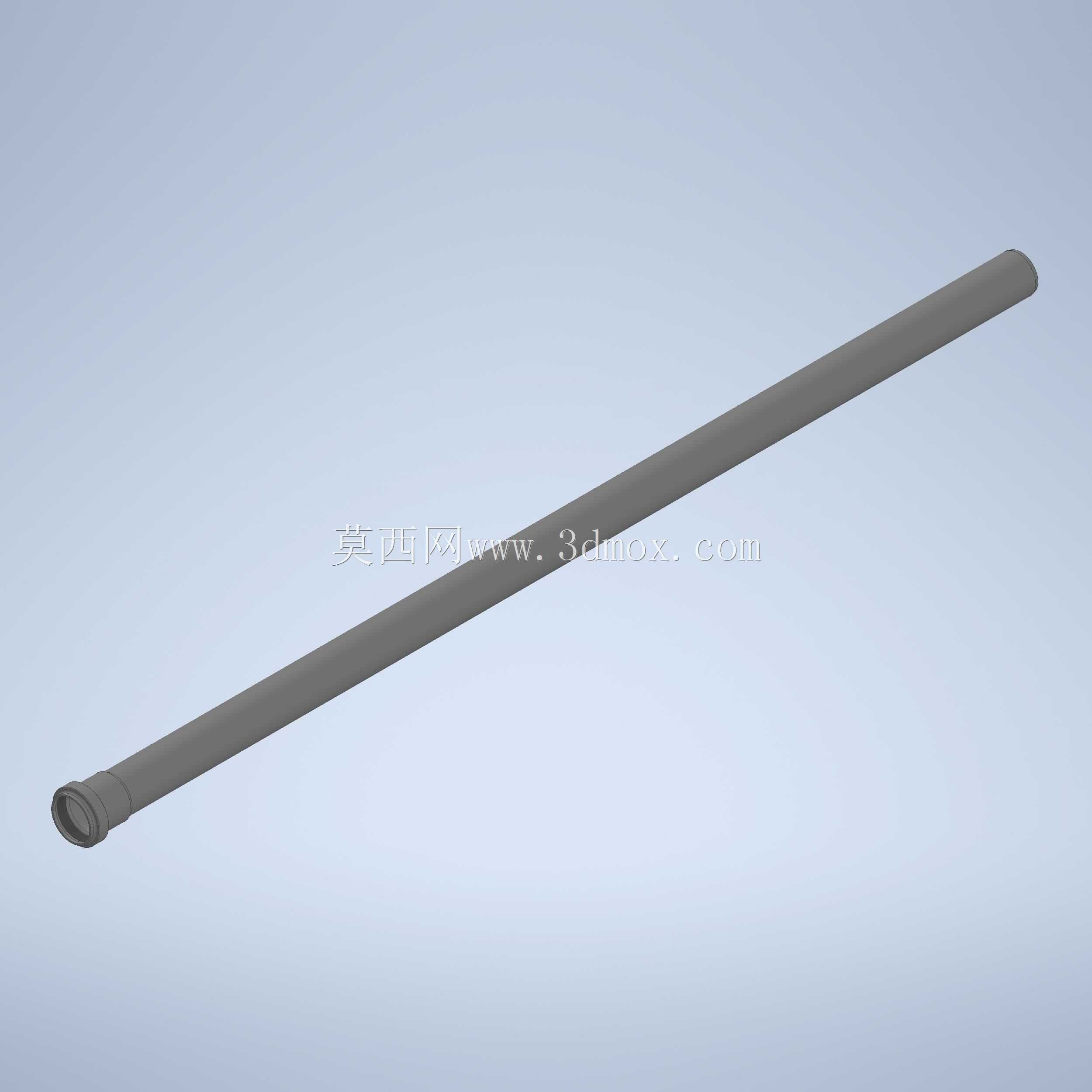

公称通径40长度1000规格KG管道构件

　　在民用建筑给排水、低压流体输送、电气线缆防护等工程场景里，这类定长直段管道是管路系统搭建中最基础的构成单元，很多现场施工的管路排布效率，往往就取决于这类标准直段构件的尺寸精度与接口适配性。做这类构件的三维建模时，首先要考虑的是现场安装的边界条件，公称通径40的规格对应常规的管路通流需求，1000mm的定长设计既符合多数工程现场的管材裁切模数，也能减少现场二次加工的工作量，避免不必要的材料浪费。从结构设计逻辑来看，管道一端做了承插式的接口结构，这个结构不是随意设置的，实际安装时可以直接和同规格的管道、弯头或者阀件实现快速对接，不需要额外加工坡口，对于低压输送场景来说，这种承插结构配合对应的密封件就能满足密封要求，

　　安装效率比焊接或者法兰连接要高很多，也方便后期的管路拆改维护。建模过程中要严格控制管道的壁厚参数，壁厚既要满足对应工况下的承压要求，也要兼顾材料成本，不能为了追求强度盲目加大壁厚导致整体重量超标，增加安装时的支撑负载。管道的外表面做了光滑的柱面设计，没有多余的凸起结构，一方面是降低流体在管内流动时的沿程阻力，另一方面也方便现场做保温层、防护层的包覆施工，不会因为结构凹凸导致包覆层出现空鼓或者贴合不牢的问题。很多新手建模时容易忽略管道端部的倒角处理，实际上端部的微小倒角不仅能在对接时起到导向作用，避免安装时刮伤密封件，也能去除加工过程中产生的飞边毛刺，防止这些金属碎屑在管路投用后被流体裹挟，堵塞下游的阀件或者精密喷头。

　　从安装适配性来说，1000mm的长度刚好适配常规的管道支架间距，在水平敷设时不需要额外增加中间支撑，就能满足管路的挠度要求，避免长期使用后管道出现下垂变形，影响接口的密封性能。在做管路系统的整体装配时，这类标准直段构件可以作为管路排布的基础模数，配合不同角度的弯头、三通等管件，快速搭建出符合现场走向要求的管路网络，建模时把接口的配合公差控制在合理范围内，就能避免实际装配时出现接口错位、插装不到位的问题。另外，这类管道的应用场景并不局限于给排水，在低压压缩空气输送、电气穿线防护、小型暖通管路里也能使用，所以建模时要保证结构的通用性，不要添加只适用于单一工况的特殊结构，保证构件可以适配多场景的选型需求。做三维建模的时候，

　　还要考虑后续工程出图的便利性，模型的尺寸基准要和工程制图的标注基准保持一致，方便设计人员直接从模型导出加工尺寸，不需要二次调整基准，减少绘图的出错概率。很多现场施工人员反馈，标准定长的管道构件能大幅降低现场的材料裁切损耗，以往用不定长管材施工时，裁切剩下的短料往往因为长度不够无法利用，材料损耗率能到10%以上，而这种标准化的定长构件，可以根据管路的总长度灵活组合搭配，把材料损耗控制在很低的水平。从结构强度的角度来说，直段管道的同轴度是很重要的参数，如果建模时没有保证管身的同轴度，实际加工出来的管道会出现弯曲，不仅安装时对接困难，长期带压运行时还会在弯曲位置产生应力集中，降低管路的使用寿命。承口部分的尺寸设计要和同规格的管件插口尺寸做匹配，既要保证插装时有足够的配合深度，也要预留出密封件的安装槽位，不能出现插装过松导致密封失效，或者插装过紧导致现场安装费力的问题。
