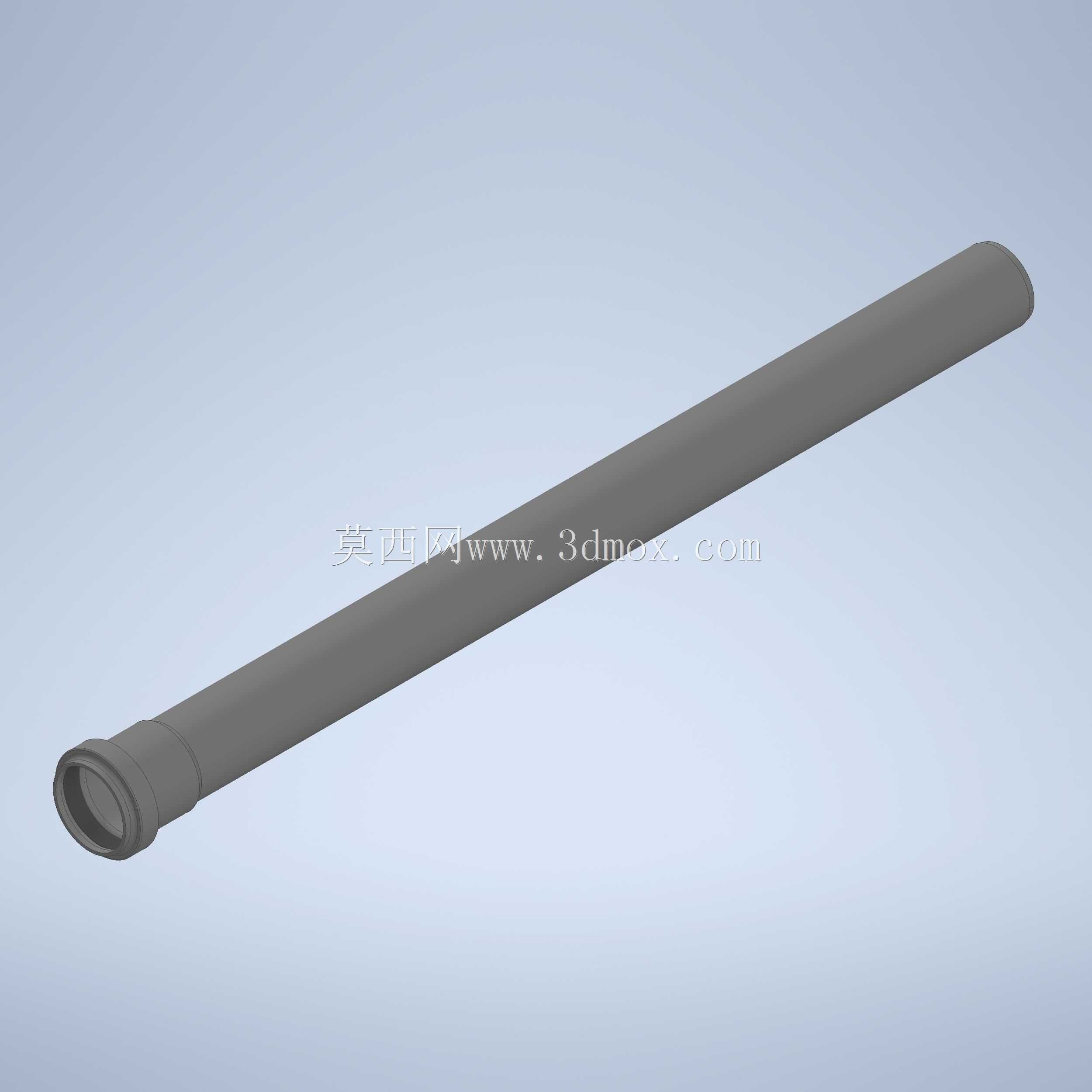

DN40-500规格KG管道三维结构设计

　　在民用建筑给排水、市政流体输送、工业低压管路布设场景中，这类承插式KG管道是管路系统里用量极大的基础连接件，日常做管路排布设计时，经常需要调用不同公称通径、长度规格的管道模型来完成整体管路的干涉校验与安装模拟。这款DN40到DN500通径区间的KG管道，采用一端扩口承插的结构形式，安装时可直接将同规格管道的平口端插入承口内部，配合密封胶圈即可完成管路对接，相比法兰连接或者焊接连接的管道，现场安装效率更高，不需要复杂的焊接设备或者法兰紧固工序，非常适合地埋给排水、厂区循环水、低压排污这类对安装效率要求高、管路压力等级不超过1.0MPa的输送场景。

　　从结构设计角度来看，管道主体采用等径直管结构，壁厚根据公称通径匹配对应的承压要求，承口端做了过渡圆弧处理，既可以避免安装时胶圈被切口刮损，也能在管路发生轻微沉降时，预留一定的角度偏转余量，降低接口渗漏的概率。做三维建模时，承口内部的密封槽尺寸是建模的核心控制点，槽宽、槽深的公差直接决定了胶圈压缩量是否在合理区间，压缩量过小容易出现渗漏，压缩量过大则会导致安装阻力陡增，甚至挤坏胶圈。管道外壁保持光滑圆柱面，没有额外的凸起结构，既方便地埋施工时的管道下放，也能减少管内流体输送时的沿程阻力，平口端做了微小的倒角处理，方便对接时顺利插入承口，避免管口边缘切割密封胶圈。

　　做设备选型或者管路布局时，首先要明确安装边界：该系列管道单根长度为500mm，公称通径覆盖DN40到DN500，不同通径对应的承口外径有明确的尺寸差，排布管路转弯或者分支位置时，要预留出承口的安装空间，避免管道与周边支架、墙体或者其他管线发生干涉。比如在做地下综合管廊的管路排布时，不仅要考虑管道本身的外径占位，还要计算承口处的直径增量，预留足够的安装操作空间，否则现场施工时会出现管道无法对接的问题。另外在做管路应力分析时，这类承插式管道的接口可以吸收少量的轴向位移和角度偏转，在长距离直线布管时，不需要每隔一段就设置补偿器，适当利用接口的偏转余量即可抵消温度变形带来的应力，降低管路整体的造价。

　　日常建模过程中，很多新手容易忽略承口端的过渡圆角和密封槽的细节，要么把承口做成直筒结构，要么漏做平口端的安装倒角，导致导出的工程图无法直接指导生产，或者做装配模拟时出现配合干涉。这款模型还原了实际产品的所有结构细节，承口与直管段的同轴度控制在合理公差范围内，密封槽的截面尺寸匹配常规的橡胶密封圈规格，不管是做管路系统的整体装配模拟，还是提取尺寸做工程图输出，都能直接复用，不需要再做额外的结构修正。在工业循环水系统设计中，这类管道还可以搭配同系列的弯头、三通等管件，组成完整的管路网络，因为采用统一的承插连接标准，不同管件之间的互换性很强，现场施工时不需要做额外的适配加工，能大幅缩短管路施工的周期。另外针对地埋敷设的场景，管道外壁的光滑结构也能减少土壤对管道的腐蚀附着，配合对应的防腐涂层，使用寿命可以达到数十年，不需要频繁的管路维护更换。
