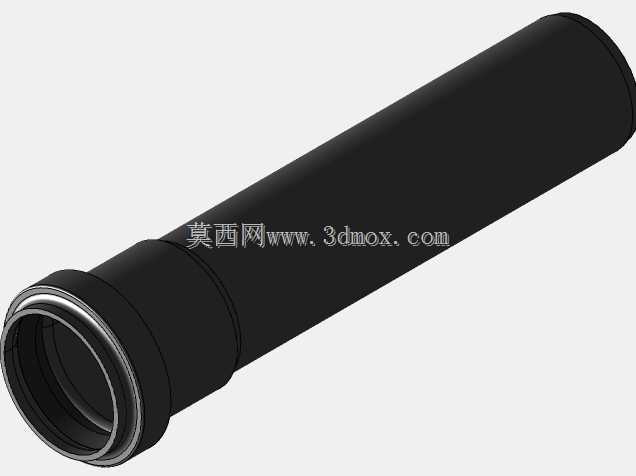

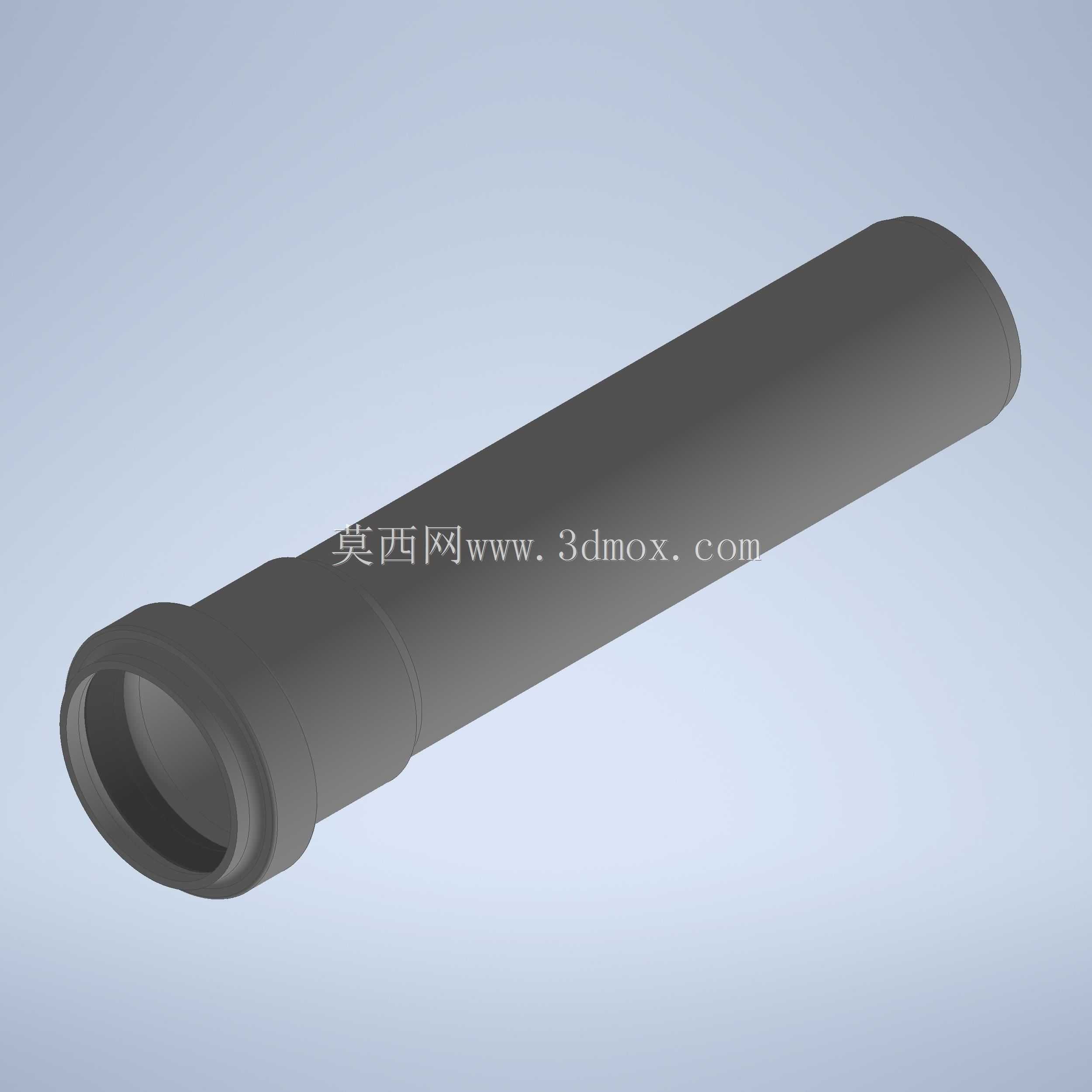

DN40-150规格KG承插式直连管道结构

　　在民用建筑给排水、市政低压流体输送、小型工业循环管路系统中，这类承插式直管道是管路布设里用量极大的基础连接件，不同于法兰连接管道需要配套螺栓垫片、焊接管道需要现场施焊的复杂操作，承插结构的管道安装时仅需将管道一端对准相邻管件的承口插入，配合密封胶圈即可完成密封固定，在老旧小区管网改造、临时施工用水布设、农田低压灌溉管路等场景下，能大幅压缩现场安装的工时，降低对施工人员的技能要求。从结构设计来看，该管道一端为扩径承口结构，内壁预留了密封件安装的环形槽位，安装时配套对应规格的橡胶密封圈，可承受0.6-1.0MPa的常规流体压力，满足多数低压输水、排污管路的压力需求；管身主体为等径直筒结构，壁厚沿轴向保持均匀分布，

　　既避免了局部壁厚过薄导致的承压不足问题，也不会因为壁厚冗余过大造成材料浪费，有效平衡了结构强度与材料成本。该管道适配的公称通径覆盖DN40到DN150区间，单段管身的有效长度可根据现场布设需求调整，建模时严格遵循承插管件的配合公差要求，承口内径与插口外径的配合间隙控制在合理范围，既保证安装时能顺利插入，也不会因为间隙过大导致密封失效、管路错位。在管路系统布设时，这类直管主要承担直线段的流体输送功能，可搭配同规格的弯头、三通、变径接头等管件完成管路转向、分支、变径的布局需求，安装边界需要注意预留承插连接的轴向插入空间，避免管路布设时轴向尺寸预留不足导致无法装配；同时管身的支撑间距需要根据管径对应设置，

　　DN40规格的支撑间距可控制在3米左右，DN150规格的支撑间距不超过6米，避免管身自重加上流体重量导致管路挠曲变形，破坏接口处的密封性能。从流体输送的角度考量，管身内壁做了平滑过渡设计，承口与直管段的衔接处没有突兀的台阶结构，可减少流体在管路内的沿程阻力，降低输送过程中的压力损耗，对于输送含少量杂质的污水、灌溉用水时，也不容易在管内造成淤积堵塞。建模过程中对承口处的加强筋结构、管身与承口的过渡圆角都做了还原，过渡圆角的设置可有效降低管路承压时的应力集中现象，避免长期带压运行时在结构突变处出现开裂渗漏，这类细节在实际工程应用中直接决定了管路的使用寿命，很多现场出现的管路接口渗漏问题，

　　往往就是因为结构过渡处应力集中加上长期外力振动导致的疲劳破损。在实际选型应用中，需要根据输送介质的属性确认管道材质的适配性，输送生活饮用水时需要选用符合饮用水卫生标准的材质，输送带有弱腐蚀性的工业废水时，需要对应选用耐腐蚀的改性材质，而三维模型的结构参数可直接用于管路排布的碰撞检查、安装工程量统计，提前在设计阶段规避管路与其他结构件的干涉问题，减少现场施工时的返工量。
