铃木GS750机车带壳机油油压检测开关结构

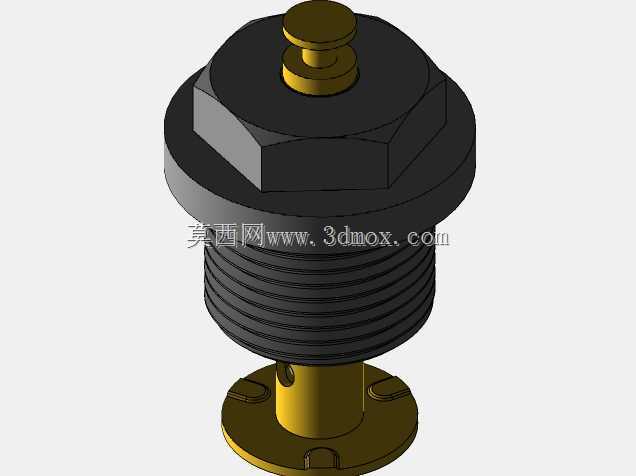

　　这款油压开关是适配铃木GS750机型的机油压力检测部件，主要搭载在大排量摩托的发动机润滑回路中，负责实时监测主油道内的机油压力状态，当润滑系统油压低于安全阈值时，会触发驾驶舱内的压力告警装置，提醒驾乘人员及时排查润滑故障，避免发动机因缺油、油压不足出现轴瓦烧蚀、凸轮轴异常磨损等恶性故障。从结构设计来看，这款产品采用了一体化带外壳的封装形式，主体基座采用耐油工程塑料与金属嵌件注塑结合的结构，三个接线端子采用六角锁紧螺母结构，分别对应公共端、常开端与常闭端，端子顶部做了标识刻印，避免装配时出现接线错位的问题，中间的主调压阀芯采用黄铜材质的顶帽结构，既具备良好的耐油耐腐蚀性能，也能保证阀芯往复动作时的耐磨寿命，

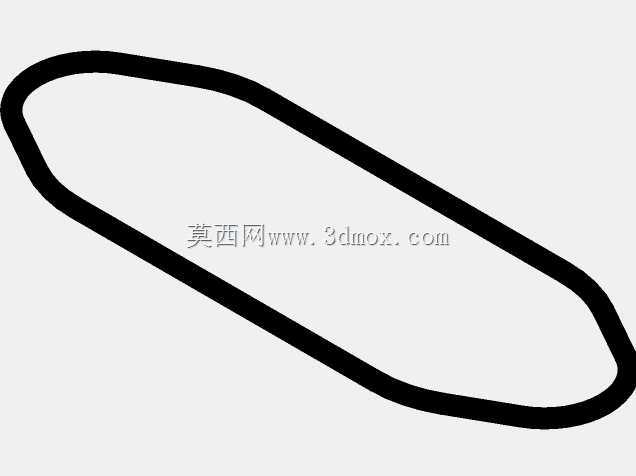

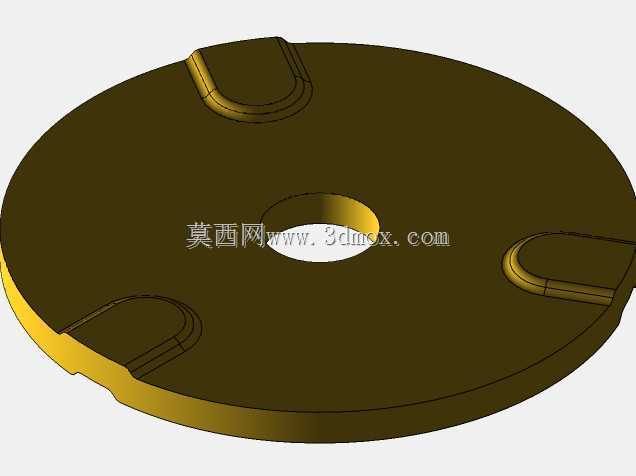

　　底部的油压感应膜片采用耐油丁腈橡胶材质，可长期在120℃以内的机油环境下工作，耐受的油压检测范围覆盖0.05MPa到0.6MPa，完全匹配四冲程高转速摩托发动机的怠速、高转速全工况油压监测需求。在安装边界设计上，这款开关整体采用流线型扁长布局，外壳边缘做了多层阶梯式的密封筋设计，安装时通过底部的外螺纹接口旋入发动机缸体的主油道检测孔，螺纹规格适配主流大排量摩托的油压检测接口标准，安装后整体突出缸体表面的高度控制在28mm以内，不会与周边的排气管路、线束固定支架产生运动干涉，外壳侧面预留的标识刻印区域可标注产品产地、耐压参数等信息，方便售后维修时的配件识别。从实际应用场景来看，这类油压开关除了在原厂整机装配时使用，

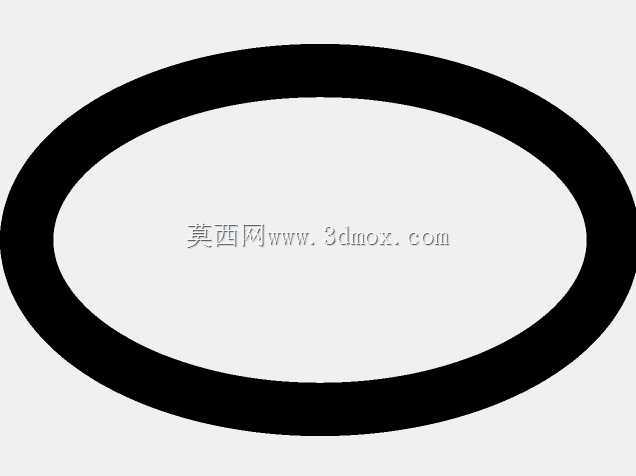

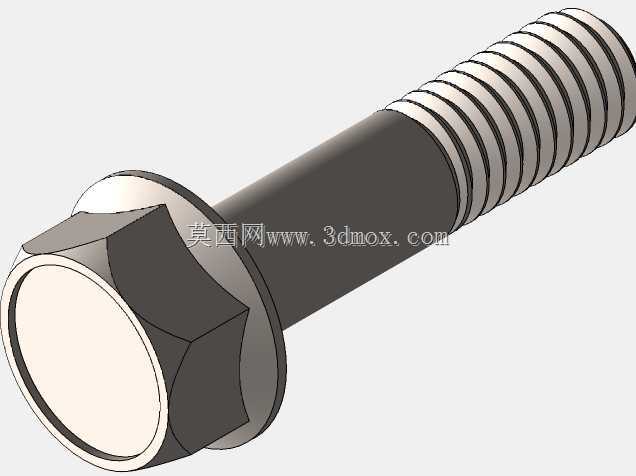

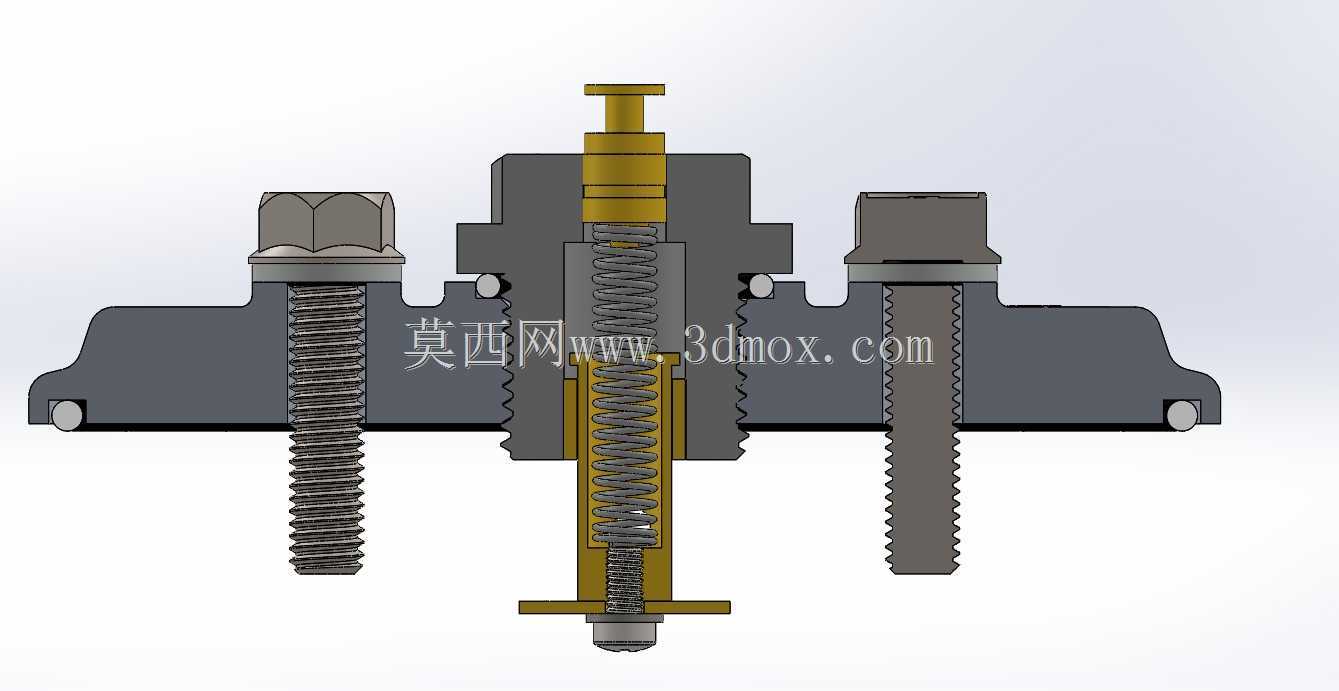

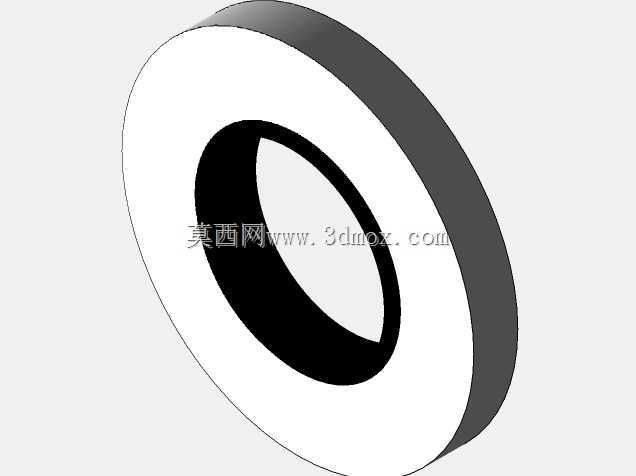

　　也可作为售后维修替换配件使用，设计时充分考虑了维修拆装的便利性，三个接线端子的螺母采用标准M4规格，普通维修扳手即可完成接线紧固，不需要专用工具，外壳的流线型设计也能避免在拆装周边部件时被工具磕碰损坏，同时外壳与内部阀芯组件之间采用密封圈压合密封，可防止机油从接线端渗漏，避免线路因沾油出现绝缘老化、接触不良的问题。在功能实现逻辑上，当发动机未启动时，主油道内无机油压力，膜片在内部弹簧的作用下推动阀芯动作，使告警回路接通，此时仪表台的机油告警灯点亮；当发动机启动后，机油泵建立压力，油压推动膜片克服弹簧弹力向上动作，带动阀芯切换触点状态，断开告警回路，告警灯熄灭，若运行过程中机油泵故障、机油液位过低导致油道压力下降到设定值以下，

　　阀芯会在弹簧作用下复位，再次接通告警回路提醒用户。设计过程中针对高转速发动机的振动工况，特意在内部触点处增加了防松减震结构，避免车辆行驶过程中因剧烈振动导致触点误触发，出现误告警的情况，同时所有金属部件都做了镀锌钝化处理，可抵御机油、水汽的腐蚀，保证产品在整车全生命周期内的工作可靠性。
